Как спроектировать электромагнитную защиту для полуизоляционной чистой комнаты SiC

Электромагнитная экранизация становится важным фактором в проектировании чистых помещений для производства полуизоляционных SiC-субстратов.

Поскольку полуизоляционные субстраты SiC имеют высокую электрическую сопротивляемость, внешние электромагнитные поля могут влиять на распределение заряда и поверхностный электрический потенциал.Правильное проектирование экрана может помочь уменьшить эти нарушения в чувствительных полупроводниковых процессах.

Нужно ли электромагнитное ограждение всей чистой комнате?

Не обязательно.

Полуизоляционные чистые комнаты с СиС должны быть разделены в зависимости от условий воздействия субстрата, чувствительности процесса и электромагнитной чувствительности оборудования.

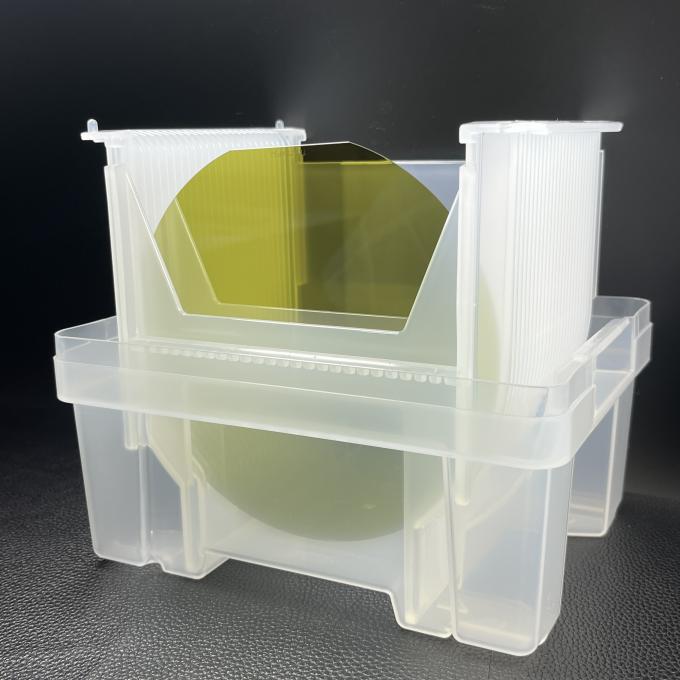

Когда пластины остаются внутри герметичных носителей, сами носители могут обеспечить определенный уровень электромагнитной защиты.Проводящие полимерные материалы или металлически покрытые полимерные конструкции могут использоваться для носителей пластинок, а корпус носителя должен быть электрически заземлен.

После того, как пластинки удаляются из носителя и подвергаются непосредственному воздействию среды чистой комнаты, экранирование здания становится более важным.

Критические области для электромагнитной защиты

Фотолитография

После фоторезистентного покрытия поверхность подложки может стать особенно чувствительной к изменениям электрического потенциала.Электромагнитное ограждение может помочь сохранить однородность покрытия и точность литографии.

Область CMP

Контроль поверхностного потенциала важен для поддержания стабильного поведения суспензии и постоянной производительности полировки.

Область инспекции

Системы проверки электронного и ионного лучей очень чувствительны к электромагнитным помехам.

Общие защитные конструкции

Электромагнитные защитные конструкции чистых помещений могут включать:

• Металлические пластины
• Склады металлических сеток
• Встроенные проводящие защитные конструкции

Эти конструкции можно установить на стены, потолки и пол.

К распространенным материалам защиты относятся:

• Медная фольга
• Оцинкованные стальные листы
• Плиты из нержавеющей стали

Толщина и структура экранирующего слоя должны быть выбраны в соответствии с требуемой эффективностью экранирования и целевым диапазоном частот.

Эффективность защиты цели

Разные диапазоны частот требуют разных целей защиты.

Фактические целевые показатели должны определяться в зависимости от того, может ли электромагнитное воздействие на определенных частотах генерировать достаточный индуцированный заряд, чтобы повлиять на стабильность или производительность процесса.

Сохранение непрерывности защиты

Защитный слой эффективен только при правильном поддержании его электрической непрерывности.

К важным соображениям по проектированию относятся:

• Проводящие уплотнения или проводящие клейкие ленты на соединениях панелей
• Накладывающиеся друг на друга защитные конструкции на 50 мм
• Окна с волноводной вентиляцией для отверстий
• Проводящие уплотнительные ленты на дверях
• Электрический контакт полного периметра между дверными рамами и уплотнительными лентами

Небольшие разрывы, пробелы или плохо спроектированные отверстия могут снизить общую эффективность экранирования.

Заземление системы защиты

Защитный слой должен использовать низкоимпедансную систему заземления с одноточечным заземлением.

Рекомендуемое сопротивление заземления ≤1 Ω.

Поскольку несколько точек заземления могут создавать заземляющие петли, в результате вызываемые токи, протекающие через эти петли, могут генерировать вторичные магнитные поля и снижать эффективность системы экранирования.

Заключение

Эффективная электромагнитная экранизация для производства полуизоляции SiC - это не просто вопрос добавления металлических панелей в чистую комнату.

Успешный дизайн должен включать в себя защитные материалы, структурную непрерывность, отверстия, двери, заземление, носители пластинок и зонирование процессов.

Сосредоточив ресурсы на фотолитографии, CMP и инспекции,Производители полупроводников могут создать более целенаправленную среду электромагнитного управления, избегая ненужного экранирования во всем объекте..
