Наименование марки:	ZMKJ
Номер модели:	высотой с очищенность 4инч
MOQ:	1шт
цена:	1000-2000usd/pcs by FOB
Детали упаковки:	одиночный пакет вафли в комнате чистки 100 рангов
Условия оплаты:	T / T, Western Union, MoneyGram

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Материал:

Монокристалл SiC высокой чистоты, 4H-полутип

Оценка:

Манипулятор / исследования / Производственный класс

Thicnkss:

500мм

Suraface:

CMP/MP

Приложение:

устройство 5G

Диаметр:

100±0,3 мм

Поставка способности:

1-50пкс/монтх

Выделить:

субстрат кремниевого карбида

вафля сик

Характер продукции

Высокая чистота 4H-N 4inch 6inch диаметром 150 мм карбида кремния однокристаллические (sic) субстраты пластинки, sic кристаллические слиткисик полупроводниковые субстраты,Кристаллические пластины из карбида кремния

Высокочистые пластины из карбида кремния Prime/Dummy/Ultra Grade 4H-Semi SiC для устройств 5G

О кристалле карбида кремния (SiC)

Карбид кремния (SiC), также известный как карборунд, является полупроводником, содержащим кремний и углерод с химической формулой SiC.SiC используется в полупроводниковых электронных устройствах, которые работают при высоких температурах или высоких напряженияхSiC также является одним из важных компонентов светодиодов, он является популярным субстратом для выращивания GaN-устройств, а также служит распределителем тепла в высокомощных светодиодах.

Свойства однокристалла 4H-SiC

Параметры решетки: a=3.073Å c=10.053Å
Последовательность складирования: ABCB
Твердость Моха: ≈9.2
Плотность: 3,21 г/см3
Коэффициент расширения: 4-5×10-6/K
Индекс преломления: no= 2,61 ne= 2.66
Диэлектрическая постоянная: 9.6
Теплопроводность: a~4.2 W/cm·K@298K
(N-тип, 0,02 Ом.см) c ~ 3,7 Вт/см· К@298К
Теплопроводность: a~4.9 W/cm·K@298K
(полуизоляция) c ~ 3,9 W/cm·K@298K
Пробел в полосе: 3,23 eV Пробел в полосе: 3,02 eV
Электрическое поле с разрывом: 3-5×10 6В/м
Скорость насыщения: 2,0×105 м/с

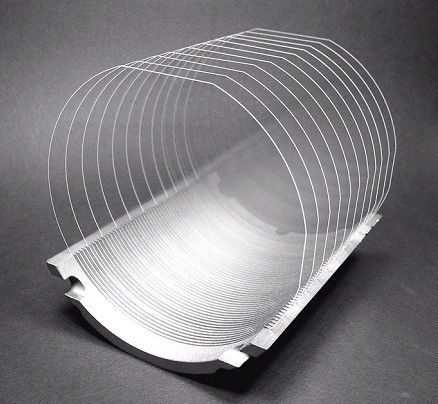

Силиконокарбидная пластина высокой чистоты 0

Силиконовый карбид (SiC) высокой чистоты диаметром 4 дюйма Спецификация подложки

4 дюйма Диаметр высокой чистоты 4H Силиконовый карбид субстрат спецификации

СУБСТРАТ СОБСТРАНИЯ	Уровень производства	Уровень исследования	Скриншоты
Диаметр	1000,0 мм+00,0/-0,5 мм
Ориентация поверхности	{0001} ± 0,2°
Первичная плоская ориентация	<11-20> ± 5,0 ̊
Вторичная плоская ориентация	900,0 ̊ CW от первичного ± 5,0 ̊, кремний вверх
Первичная плоская длина	320,5 мм ± 2,0 мм
Вторичная плоская длина	180,0 мм ± 2,0 мм
Край вафры	Чамфер
Плотность микротруб	≤ 5 микротруб/см2	≤10 микротруб/см2	≤ 50микротрубки/см2
Политипные зоны по высокой интенсивности света	Не допускается		≤10% площади
Сопротивляемость	≥1E5Ом·см		(площадь 75%)≥ 1E5Ом·см
Толщина	3500,0 мкм ± 25,0 мкмили 5000,0 мкм ± 25,0 мкм
TTV	≦10 мкм		≦15 мкм
Поклонитесь.(абсолютная стоимость)	≦25 мкм		≦30 мкм
Варп	≦45мм
Поверхностная отделка	Двухсторонний полир, Si Face CMP(химическая полировка)
Грубость поверхности	CMP Si Face Ra≤0,5 нм		Никаких
Трещины от высокоинтенсивного света	Не допускается
Крайние чипы/отводы при диффузном освещении	Не допускается	Качество.2<1ширина и глубина 0,0 мм	Качество.2<1ширина и глубина 0,0 мм
Общая полезная площадь	≥ 90%	≥ 80%	Никаких

*Другие спецификации могут быть настроены в соответствии с клиентом’требования

6-дюймовые высокочистые полуизоляционные субстраты 4H-SiC

Недвижимость	U ((Ultra) класс	П(Производство)Уровень	R(Исследования)Уровень	D(Глупец.)Уровень
Диаметр	1500,0 мм±0,25 мм
Ориентация поверхности	{0001} ± 0,2°
Первичная плоская ориентация	< 11-20> ± 5,0 ̊
Вторичная плоская ориентация	Никаких
Первичная плоская длина	47.5 мм ± 1,5 мм
Вторичная плоская длина	Никаких
Край вафры	Чамфер
Плотность микротруб	≤ 1 /см2	≤ 5 /см2	≤ 10 /см2	≤ 50 /см2
Политипная область по высокоинтенсивному свету	Никаких			≤ 10%
Сопротивляемость	≥1E7 Ω·cm			(площадь 75%)≥1E7 Ω·cm
Толщина	3500,0 мкм ± 25,0 мкм или 500,0 мкм ± 25,0 мкм
TTV	≦10 мкм
Вок ((Абсолютная стоимость)	≦40 мкм
Варп	≦60 мкм
Поверхностная отделка	С-линия: оптически отполированная, Си-линия: CMP
Грубость ((10)μm×10μm)	CMP Си-линия Ra<0.5 нм			Никаких
Разрыв высокоинтенсивным светом	Никаких
Краевые чипы/отводы при диффузном освещении	Никаких		Qty≤2, длина и ширина каждого<1 мм
Эффективная зона	≥ 90%		≥ 80%	Никаких

* Ограничения дефектов применяются ко всей поверхности пластины, за исключением области исключения краев.

О применении SiC-субстратов

Каталог ОБЩЕГО размера

Тип 4H-N / высокочистые пластинки SiC/линготы 2 дюйма 4H N-type SiC вафли/линготы 3 дюйма 4H N-type SiC вафли 4 дюйма 4H N-type SiC-волатки/линготы 6 дюймовые 4H N-type SiC вафли/линготы	4H полуизоляция / высокая чистотаВафли с Си-Си 2 дюйма 4H полуизоляционный пластинка SiC 3 дюйма 4H полуизоляционный SiC-вафли 4 дюйма 4H полуизоляционная пластина SiC 6 дюймовые полуизоляционные пластины SiC 4H
6H SiC-вофли типа N 2 дюйма 6H N-type SiC вафли/лингт	Размер на заказ для 2-6 дюймов
