| Наименование марки: | ZMSH |
| MOQ: | 1 |
| цена: | by case |
| Детали упаковки: | Пользовательские коробки |
| Условия оплаты: | Т/Т |

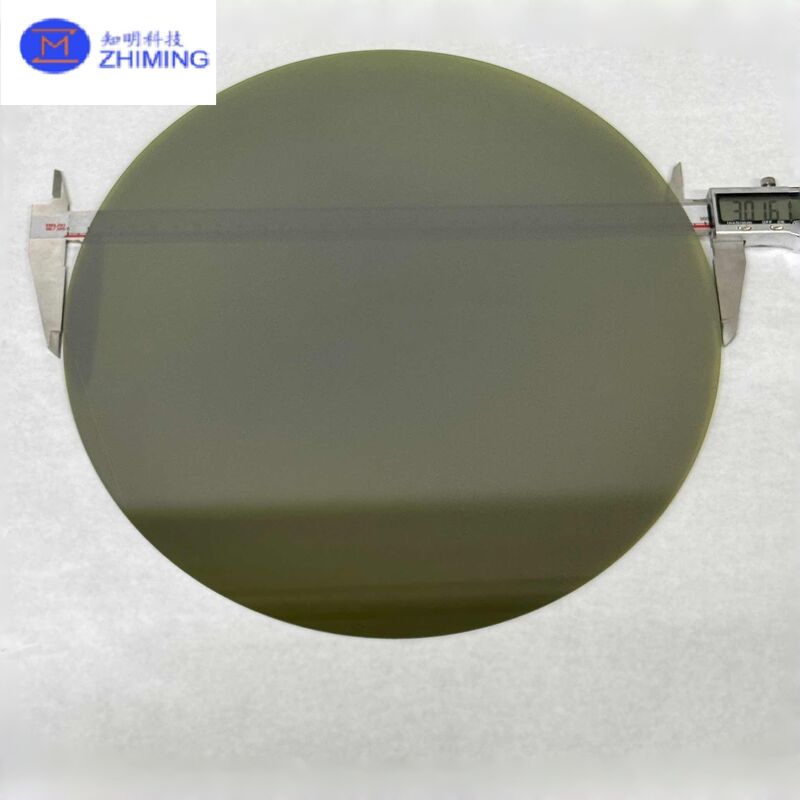

12-дюймовая пластина из карбида кремния (SiC) представляет собой следующее поколение полупроводниковых подложки с широким диапазоном пробела,предназначенные для поддержки крупномасштабного производства высокопроизводительных мощных электронных устройствВ сравнении с обычными 6-дюймовыми и 8-дюймовыми SiC-облачками 12-дюймовый формат значительно увеличивает площадь используемого чипа на вафлю, улучшает эффективность производства,и предлагает большой потенциал для долгосрочного снижения затрат.
Карбид кремния представляет собой широкий полупроводниковый материал с высокой прочностью распада электрического поля, отличной теплопроводностью, высокой скоростью дрейфа насыщенных электронов,и исключительная тепловая стабильностьЭти свойства делают 12-дюймовые пластинки SiC идеальной платформой для высоковольтных, мощных и высокотемпературных приложений.
![]()
Материал: Силиконовый карбид (SiC) однокристаллический
Политип: 4H-SiC (стандарт для силовых устройств)
Тип проводимости:
N-тип (допированный азотом)
Полуизолятор (настраиваемый)
Рост 12-дюймовых одиночных кристаллов SiC требует передового контроля температурных градиентов, распределения напряжения и включения примесей.Улучшенная технология роста кристаллов PVT (Physical Vapor Transport) обычно используется для достижения большого диаметра, с низким дефектом SiC-кубиков.
Производство 12-дюймовых пластин с СиС включает в себя ряд высокоточных процессов:
Однокристаллический рост большого диаметра
Ориентация кристаллов и нарезка слитков
Мельница высокоточного качества и разжигание пластин
Полировка односторонняя или двусторонняя
Усовершенствованная очистка и всеобъемлющий осмотр
Каждый шаг тщательно контролируется, чтобы обеспечить превосходную плоскость, однородность толщины и качество поверхности.
Более высокая производительность устройства на пластинку: Большие размеры пластинки позволяют больше чипов на пробег
Улучшенная производительность: Оптимизирован для заводов нового поколения
Потенциал снижения затрат: Более низкие затраты на устройство при производстве больших объемов
Высокие тепловые и электрические характеристики: Идеально подходит для суровых условий эксплуатации
Сильная совместимость процессов: Подходит для изготовления основных силовых устройств SiC
![]()
Электрические транспортные средства (SiC MOSFETs, SiC Schottky diodes)
Бортовые зарядные устройства (OBC) и тяговые инверторы
Инфраструктура быстрой зарядки и энергомодули
Солнечные инверторы и системы хранения энергии
Промышленные двигатели и железнодорожные системы
Высококачественная электроника и оборонные приложения
![]()
| Положение | Тип NУровень производства (P) | Тип NУровень пробки (D) | Тип SIУровень производства (P) |
|---|---|---|---|
| Политип | 4 часа | 4 часа | 4 часа |
| Тип допинга | Тип N | Тип N | / |
| Диаметр | 300 ± 0,5 мм | 300 ± 0,5 мм | 300 ± 0,5 мм |
| Толщина | Зеленый: 600 ± 100 мкм / Белопрозрачный: 700 ± 100 мкм | Зеленый: 600 ± 100 мкм / Белопрозрачный: 700 ± 100 мкм | Зеленый: 600 ± 100 мкм / Белопрозрачный: 700 ± 100 мкм |
| Поверхностная ориентация (неотрезанная) | 4° в сторону< 11-20>± 0,5° |
4° в сторону< 11-20>± 0,5° |
4° в сторону< 11-20>± 0,5° |
| Идентификатор пластины / первичная плоская | Неч (полный круглый пластинка) | Неч (полный круглый пластинка) | Неч (полный круглый пластинка) |
| Глубина вырезки | 1.0 1,5 мм | 1.0 1,5 мм | 1.0 1,5 мм |
| TTV (общая разница в толщине) | ≤ 10 мкм | NA | ≤ 10 мкм |
| MPD (плотность микротипов) | ≤ 5 еа/см2 | NA | ≤ 5 еа/см2 |
| Сопротивляемость | Зона измерения:Центр 8 дюймов | Зона измерения:Центр 8 дюймов | Зона измерения:Центр 8 дюймов |
| Обработка поверхности Si-face | CMP (полированный) | Смельчение | CMP (полированный) |
| Обработка краев | Чамфер | Никакого Чамфера. | Чамфер |
| Крайние чипы (допустимые) | Глубина чипа < 0,5 мм | Глубина фиксации < 1,0 мм | Глубина чипа < 0,5 мм |
| Лазерная маркировка | Маркировка на стороне С / В соответствии с требованиями клиента | Маркировка на стороне С / В соответствии с требованиями клиента | Маркировка на стороне С / В соответствии с требованиями клиента |
| Политипная область (поляризованный свет) | Нет политипа (исключение края 3 мм) | Площадь полиморфизма < 5% (исключение края 3 мм) | Нет политипа (исключение края 3 мм) |
| Трещины (свет высокой интенсивности) | Никаких трещин (исключение края 3 мм) | Никаких трещин (исключение края 3 мм) | Никаких трещин (исключение края 3 мм) |
Вопрос 1: Готовы ли 12-дюймовые пластинки SiC к массовому производству?
Ответ: 12-дюймовые пластинки SiC в настоящее время находятся на ранней стадии индустриализации и активно оцениваются ведущими производителями по всему миру для пилотного и массового производства.
Вопрос 2: Каковы преимущества 12-дюймовых пластин SiC по сравнению с 8-дюймовыми?
Ответ: 12-дюймовый формат значительно увеличивает производительность чипа на пластину, улучшает производительность производства и предлагает долгосрочные преимущества в расходах.
Q3: Можно ли настроить спецификации пластин?
О: Да, такие параметры, как тип проводимости, толщина, способ полировки и класс проверки, могут быть настроены на заказ.
