Настраиваемые сапфировые оптические компоненты Ультрадлинный применяемый диапазон длины волны
Подробная информация о продукте:
Место происхождения: | China |
Фирменное наименование: | ZMSH |
Номер модели: | sapphire optical components |
Оплата и доставка Условия:
Количество мин заказа: | 1 |
---|---|
Время доставки: | 2-4 weeks |
Условия оплаты: | T/T |
Подробная информация |
|||
material: | sapphire | Refractive Index at ne: | 1.7771 |
---|---|---|---|
Refractive Index at nF' - nC': | 0.0107 | Spectral Range, microns: | 0.17 - 5.0 |
⊥ to c-axis: | (3.24 ... 5.66) x 10-6 | || to c-axis: | 23.1 |
Thermal Stability, °C: | 162 ±8 | Melting Point, °C: | 2030 |
Molecular Weight: | 101.96 |
Характер продукции
Настраиваемые сапфировые оптические компоненты Ультрадлинный применяемый диапазон длины волны
Аннотация к материалу "Оптические компоненты сапфира"
Сапфир, кристаллическая форма оксида алюминия (Al2O3), известен своими исключительными оптическими свойствами и широким спектром применений в различных отраслях промышленности.В данной статье представлен обзор оптических компонентов сапфира, включая их основные свойства, методы производства и применения.и теплопроводностьВ статье рассматриваются различные применения сапфировых оптических компонентов в таких областях, как аэрокосмическая промышленность, оборона,телекоммуникацииКроме того, преимущества сапфировой оптики, такие как ультрадлинный диапазон применяемых длин волн, долговечность и устойчивость к суровым условиям,подчеркнутыКроме того, обсуждаются последние достижения в технологии сапфировой оптики и будущие направления исследований.подчеркивая значимость сохраняющихся оптических компонентов из сапфира в развитии оптических систем и технологий.
свойства сапфировых оптических компонентов
-
Высокая твердостьСапфир является одним из самых твердых известных материалов, уступая только алмазу по шкале Мосса.обеспечение долгосрочной долговечности и надежности.
-
Отличная оптическая прозрачность: Сапфир обладает исключительной оптической прозрачностью в широком спектре, от ультрафиолетовых (УФ) до близких инфракрасных (НИР).Это свойство позволяет сапфировой оптике передавать свет при минимальном поглощении или рассеивании, что делает их подходящими для различных оптических применений.
-
Химическая стабильность: Сапфир химически инертен и устойчив к коррозии даже при воздействии на него суровых химических веществ и окружающей среды.Эта стабильность гарантирует, что сапфировые оптические компоненты сохраняют свои оптические характеристики с течением времени, что делает их пригодными для использования в сложных условиях.
-
Высокая теплопроводность: Сапфир обладает высокой теплопроводностью, что позволяет ему эффективно рассеивать тепло, генерируемое во время работы.особенно в высокомощных лазерных приложениях.
-
Широкий диапазон температур: Сапфировые оптические компоненты могут выдерживать широкий диапазон температур, от криогенных температур до высоких температур, превышающих 2000°C.Эта тепловая устойчивость делает сапфировую оптику подходящей для использования в экстремальных условиях, такие как исследование космоса и промышленные процессы.
-
Низкая флуоресценция: Сапфир проявляет минимальную флуоресценцию при воздействии на определенные длины волн света, что делает его подходящим для флуоресцентной микроскопии и других применений, требующих низкого фонового шума.
-
Высокая механическая прочность: За исключением своей твердости сапфир обладает высокой механической прочностью, что позволяет ему выдерживать механические нагрузки и давление без деформации или разрыва.
-
Биосовместимость: Сапфир биосовместим и нетоксичен, что делает его подходящим для использования в медицинских изделиях и биомедицинских приложениях, где необходимы оптическая ясность и совместимость с биологическими тканями.
Длина волны, микроны | Индекс преломления | Индекс преломления |
1.0 | 1.7545 | 1.7460 |
2.0 | 1.7374 | 1.7299 |
3.0 | 1.7015 | 1.6920 |
4.0 | 1.6748 | 1.6679 |
Кристаллографические | Сингония | Тетрагон |
Класс симметрии | 3 м | |
Константы решетки |
a = 4,758 Å c = 12,991 Å |
|
Разделимость | (1011), (1120) несовершенный | |
Оптические | Индекс преломления на n | 1.7771 |
Индекс преломления при nF' - nC' | 0.0107 | |
Тепловой коэффициент показателя преломления при 3,39 мкм при ±60 °C | βo = (0,88... 1,28) х 10-5 βe = (0,99... 1,39) х 10-5 | |
Спектральный диапазон, микроны | 0.17 - 5.0 | |
Тепловые | Тепловое линейное расширение, °C-1 в течение ±60 °C | |
️ к оси c | (3,24... 5,66) x 10-6 | |
Теплопроводность, W/(m * °C) при 46 °C | ||
️ к оси c | 25.2 | |
Переход к оси С | 23.1 | |
Специфическая теплоемкость, J/kg * °C | 0.7610 х 103 | |
Тепловая стабильность, °C | 162 ± 8 | |
Точка плавления, °C | 2030 | |
Химическое | Молекулярная масса | 101.96 |
Растворимость в воде, грамм/100 см3 |
98 x 1010 |
Приложения для оптических компонентов из сапфира
-
Лазерные системы: Сапфир часто используется в лазерных системах за его высокую оптическую прозрачность, теплопроводность и устойчивость к повреждениям, вызванным лазером.и лазерные стержни в твердотельных лазерах, а также разделители лучей и оптические изоляторы.
-
Аэрокосмическая промышленность и оборона: В аэрокосмических и оборонных приложениях сапфировые оптические компоненты используются в окнах самолетов, ракетных куполах и системах таргетирования.Их твердость и стойкость к царапинам делают их идеальными для защиты чувствительных оптических систем в суровых условиях.
-
Медицинские изделия: Сапфировые оптики используются в медицинских устройствах, таких как эндоскопы, хирургические лазеры и биомедицинские датчики.и устойчивость к процессам стерилизации делают их подходящими для использования в медицинской диагностике и лечении.
-
Оптическая связь: Сапфировые оптические компоненты играют важную роль в системах оптической связи, включая волоконно-оптические сети и телекоммуникационное оборудование.и оптических переключателей из-за их низкой потери вставки и высокой надежности.
-
Научные инструменты: Сапфир используется в различных научных приборах, включая спектрометры, микроскопы и телескопы.и устойчивость к химической атаке делают его ценным для точных оптических компонентов в исследованиях и анализе.
-
Средства с высокой температурой: Сапфировые оптические компоненты используются в условиях высокой температуры, таких как камеры сгорания и промышленные печи, где традиционные оптические материалы разрушаются.Их тепловая стабильность и устойчивость к тепловым ударам делают их подходящими для мониторинга и изображения при экстремальных условиях.
-
Подложка для электроники: Сапфировые пластинки используются в качестве подложки при производстве светоизлучающих диодов (LED), радиочастотных интегральных схем (RFIC) и других электронных устройств.Их высокая теплопроводность и электроизоляционные свойства делают их идеальными для поддержки полупроводниковых материалов и повышения производительности устройства.
-
Оптические датчики: Сапфировые оптические компоненты используются в оптических датчиках для различных применений, включая мониторинг окружающей среды, химическое обнаружение и управление промышленными процессами.Их оптическая прозрачность, стабильность и устойчивость к суровым условиям позволяют точно обнаруживать и измерять световые сигналы.

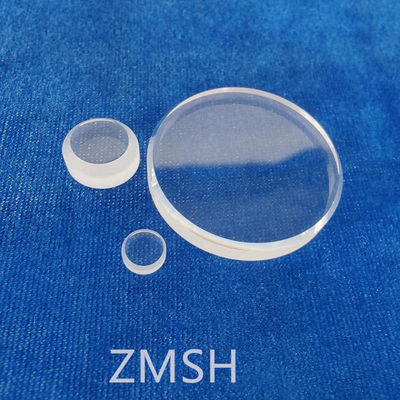

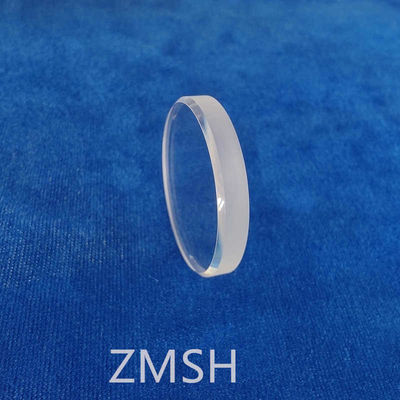

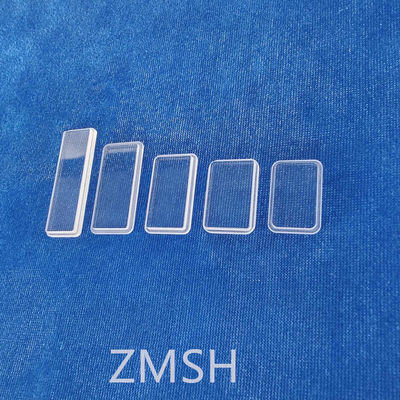

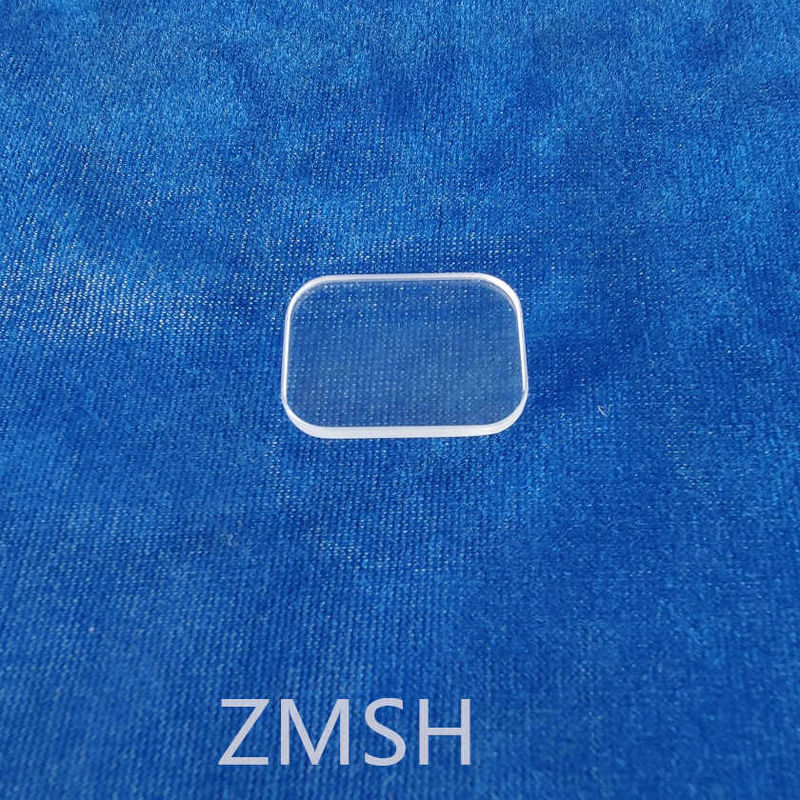

витрина с сапфировыми оптическими компонентами
Вопросы и ответы
Что такое сапфировый линз?
Сапфир является вторым самым твердым кристаллом после бриллианта, и из-за их структурной прочности кристаллические линзы могут быть сделаны намного тоньше, чем другие обычные материалы.Сапфир представляет собой однокристаллический оксид алюминия ((Al2O3) и полезен в диапазоне передачи от 00,15 до 5,5 мкм.
