SOI Wafer Кремний на изоляторе 100 мм 150 мм P тип Допант B Устройство 220 Сопротивляемость: 8,5-11,5 ом-см

SOI Wafer Кремний на изоляторе 100 мм 150 мм P тип Допант B Устройство 220 Сопротивляемость: 8,5-11,5 ом-см

Наименование марки: ZMSH
Номер модели: Соевая вафель
MOQ: 5
Условия оплаты: T/T
Подробная информация
Место происхождения:
Китай
Диаметр:
100±0,2 мм
Тип/Dopant:
П/Б
ориентация:
1-0-0) ± 0,5°
Толщина::
220±10 нм
Сопротивляемость:
80,5-11,5 ом-см
Заканчивай.:
Полированный фронт
Погребённый тепловой оксид соевого соя::
Толщина: 3μm±5%
Склад обработки::
Свяжитесь с нами
Выделить:

100 мм SOI вафли

,

150мм SOI вафли

,

П-типовая вафель с SOI

Характер продукции

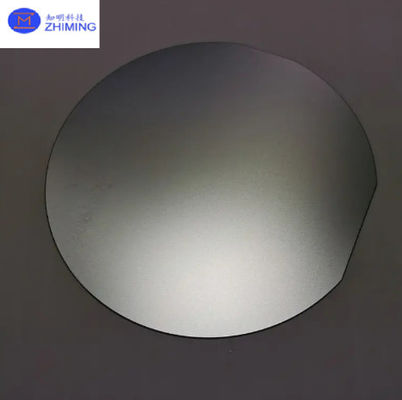

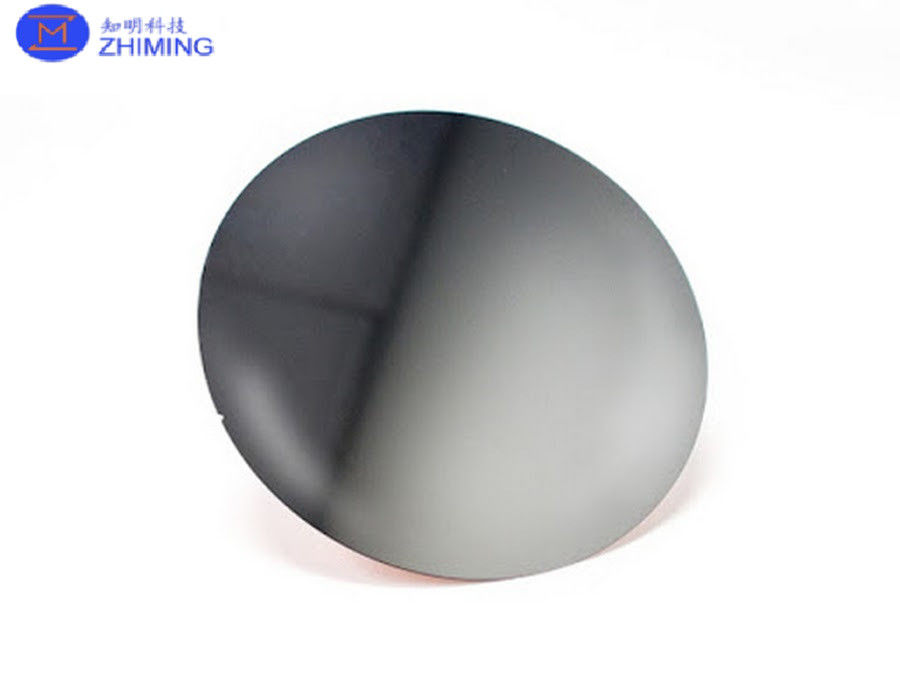

SOI Wafer Кремний на изоляторе 100 мм 150 мм P тип Допант B Устройство: 220 Сопротивляемость: 8,5-11,5 ом-см



Страница с подробной информацией о продукте для SOI Wafer (Silicon-on-Isolator)


Обзор продукции

Представляем наши высокопроизводительные пластинки из кремния на изоляторе (SOI), доступные в диаметре 100 и 150 мм. Эти пластинки разработаны для передовых электронных приложений,предлагает превосходную электрическую изоляциюИдеально подходит для высокопроизводительных вычислений, радиочастотных коммуникаций, устройств MEMS и силовой электроники.наши SOI-вофры обеспечивают высокую производительность и надежность.

SOI Wafer Кремний на изоляторе 100 мм 150 мм P тип Допант B Устройство 220 Сопротивляемость: 8,5-11,5 ом-см 0


Спецификации

Размеры пластинки:

  • Варианты диаметра: 100 мм (4 дюйма) и 150 мм (6 дюймов)

Устройственный уровень:

  • Материал: Кремний
  • Толщина: 220 нанометров
  • Тип допирующего средства: Р-тип
  • Допирующий элемент: Бор (В)
  • Сопротивляемость: от 8,5 до 11,5 ом-см

Погребённый оксид (BOX) слой:

  • Материал: Диоксид кремния (SiO2)
  • Толщина: настраиваемая в зависимости от потребностей приложения (обычно от 200nm до 2μm)

Ручка вафли:

  • Материал: Кремний
  • Тип: Р-тип (допированный бором)
  • Толщина: Стандартная толщина 500-700 мкм, обеспечивающая прочную механическую поддержку



SOI Wafer Кремний на изоляторе 100 мм 150 мм P тип Допант B Устройство 220 Сопротивляемость: 8,5-11,5 ом-см 1


Ключевые особенности

  1. Высокая электрическая изоляция:

    • Слой BOX обеспечивает отличную электрическую изоляцию между слоем устройства и вафелем ручки, значительно снижая паразитическую емкость и перекрестную связь.
  2. Высококачественный слой устройства:

    • Слой устройства из кремния P типа толщиной 220 нм, допированный бором, обеспечивает оптимальные электрические свойства для различных применений полупроводников, обеспечивая высокую производительность и надежность.
  3. Оптимальное сопротивление:

    • Сопротивление слоя устройства 8,5-11,5 ом-см идеально подходит для высокоскоростных и маломощных приложений, сбалансирующих проводимость и характеристики утечки.
  4. Улучшенное тепловое управление:

    • Структура SOI позволяет лучше рассеивать тепло, что имеет решающее значение для поддержания производительности и долговечности устройства в условиях высокой мощности или высокой частоты.
  5. Механическая стабильность:

    • Толстая ручка облачки обеспечивает прочную механическую поддержку, обеспечивая стабильность облачки во время процесса изготовления и в эксплуатационной среде.
  6. Опции настройки:

    • Мы предлагаем настройку толщины слоя BOX и других параметров для удовлетворения конкретных требований приложения, обеспечивая гибкость для различных потребностей полупроводников.

Заявления

  1. Высокопроизводительные вычисления:

    • Идеально подходит для процессоров, графических процессоров и других высокоскоростных цифровых логических схем, предлагая улучшенную скорость и снижение потребления энергии.
  2. 5G и радиочастотная связь

    • Идеально подходит для радиочастотных компонентов и обработки высокочастотных сигналов, пользуясь отличной изоляцией и тепловыми свойствами.
  3. Устройства MEMS:

    • Подходит для производства устройств MEMS, таких как акселерометры, гироскопы и другие датчики, обеспечивающие требуемую механическую стабильность и точность.
  4. Электротехника:

    • Используется в приложениях управления энергией, включая переключатели питания и преобразователи, где тепловое управление и эффективность являются решающими.
  5. Аналоговые и смешанные сигнальные схемы:

    • Улучшает производительность аналоговых схем за счет снижения шума и перекрёстной связи, что делает его подходящим для обработки звука и кондиционирования сигнала.

SOI Wafer Кремний на изоляторе 100 мм 150 мм P тип Допант B Устройство 220 Сопротивляемость: 8,5-11,5 ом-см 2


Качество и надежность

  • Производственные стандарты:

    • Наши SOI-облачки изготавливаются по самым высоким отраслевым стандартам, обеспечивая постоянное качество и производительность.
  • Контроль качества:

    • Существуют строгие процессы контроля качества, чтобы убедиться, что каждая пластина соответствует установленным электрическим, механическим и тепловым свойствам.
  • Сертификации:

    • Соответствует международным стандартам производства полупроводников, обеспечивая совместимость с глобальными процессами производства.

Информация о заказе

  • Доступность:

    • 100 мм и 150 мм SOI пластины доступны для немедленной доставки.
  • Опаковка:

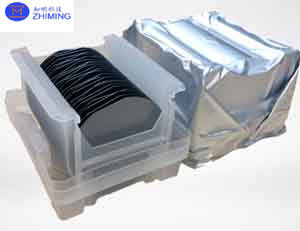

    • Вафли надежно упаковываются в антистатические контейнеры, совместимые с чистыми помещениями, чтобы предотвратить загрязнение и повреждение во время транспортировки.

Улучшите свои полупроводниковые приложения с помощью наших передовых SOI пластин, разработанных для превосходства и надежности.
