SOI Wafer Кремний на изоляторе Wafer Dopant P BOX слой 0,4-3 Подложка ориентация 100 111

Абстрактные данные о SOI-вафрах

SOI (Silicon-On-Insulator) - это тип технологии полупроводниковых материалов, используемый в основном в микроэлектронной промышленности.Эти пластинки изготавливаются путем вставки тонкого слоя изоляционного материалаЭта конфигурация обеспечивает несколько преимуществ по сравнению с обычными оптовыми кремниевыми пластинами.

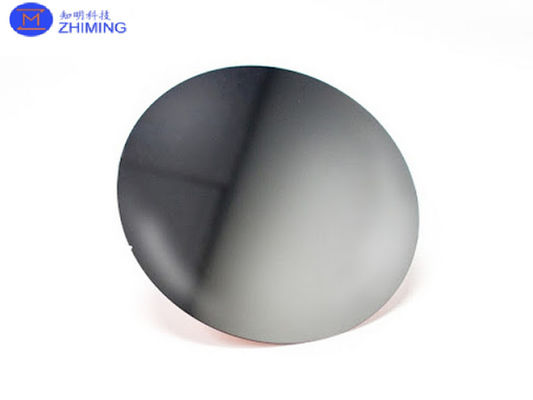

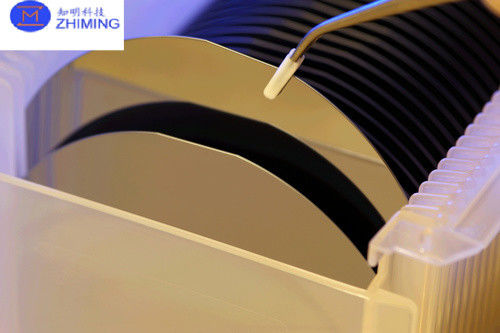

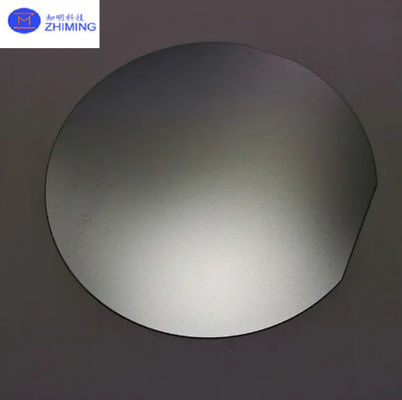

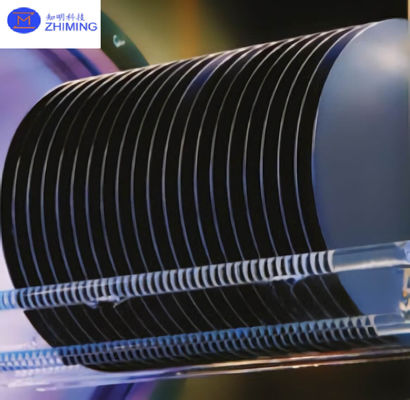

Фото вафлы SOI

Свойства вафли SOI

SOI (Silicon-On-Insulator) облачные облачки обладают множеством отличительных свойств, которые делают их особенно ценными в различных высокопроизводительных и специализированных микроэлектронных приложениях.Вот некоторые из ключевых свойств SOI пластин:

1. Электрическая изоляция: Погребённый оксидный (BOX) слой в SOI-облачках обеспечивает отличную электрическую изоляцию между верхним кремниевым слоем, в котором построены устройства, и основной подложкой.Эта изоляция помогает уменьшить паразитарную емкость, тем самым повышая производительность высокоскоростных цепей.

2. Снижение потребления энергии: Из-за снижения паразитарной емкости и утечки токов устройства, построенные на SOI-вафрах, потребляют меньше энергии по сравнению с устройствами, построенными на сыпучем кремнии.Это свойство особенно полезно для портативных и батарейных устройств.

3. Высокая производительность: тонкий верхний кремниевый слой может быть полностью истощен, что приводит к лучшему контролю канала и уменьшению эффектов короткого канала в транзисторах.Это приводит к транзисторам, которые могут работать при более низких пороговых напряжениях с более высокими токами привода, что позволяет быстрее переключаться и повышать производительность.

4. Теплоизоляция: Изоляционный слой также обеспечивает определенную степень теплоизоляции между активным слоем и подложкой.Это может быть выгодно в приложениях, где тепло, вырабатываемое устройством, должно быть ограничено верхним слоем, способствуя более эффективному управлению тепловыми эффектами.

5. Иммунитет от зажима: Технология SOI обеспечивает врожденный иммунитет к блокировке, которая является типом короткого замыкания, которое может возникнуть в сыпучих кремниевых устройствах.Это связано с отсутствием p-n соединения между областями n-типа и p-типа, простирающимися в субстрат., что является типичной причиной замыкания в оптовых устройствах.

6. Твердость радиации: Структурная конфигурация пластин SOI делает устройства, построенные на них, более устойчивыми к воздействию излучения, таким как общая ионизирующая доза (TID) и перепады одного события (SEU).Это свойство имеет решающее значение для космических приложений и других сред, подверженных воздействию высоких уровней излучения.

7. Масштабируемость: Технология SOI имеет высокую масштабируемость, что позволяет изготавливать устройства с очень маленькими размерами.

8. Совместимость с обычными производственными процессами: Несмотря на уникальные преимущества, SOI-вофры все еще могут быть обработаны с использованием многих из тех же методов производства, что и традиционный сырой кремний,который облегчает интеграцию в существующие производственные линии.

- Что?

SOI (Silicon-On-Insulator) - это тип технологии полупроводниковых материалов, используемый в основном в микроэлектронной промышленности.Эти пластинки изготавливаются путем вставки тонкого слоя изоляционного материалаЭта конфигурация обеспечивает несколько преимуществ по сравнению с обычными оптовыми кремниевыми пластинами.

Применение пластин SOI

SOI (Silicon-On-Insulator) пластинки используются в различных высокотехнологичных приложениях из-за их уникальных свойств, таких как снижение паразитарной емкости, улучшенная производительность на высоких частотах,более низкое потребление энергииВот некоторые из наиболее известных применений SOI:

1. Высокопроизводительные микропроцессоры: технология SOI широко используется в производстве микропроцессоров для компьютеров и серверов.что имеет решающее значение для высокопроизводительных вычислительных приложений.

2. Радиочастотные (RF) схемы: SOI-волны особенно выгодны для применения в радиочастотной связи из-за их превосходных свойств изоляции, которые уменьшают перекрестный разговор и улучшают производительность в коммутации радиочастотной связи и обработке сигналов.Это делает их идеальными для использования в мобильных телефонах., беспроводные сети и другие коммуникационные устройства.

3. Автомобильная электроника: Улучшенная долговечность и эксплуатационная стабильность устройств на основе SOI при высоких температурах и условиях излучения делают их подходящими для автомобильных применений,включая двигатели управления, автомобильные датчики и системы управления энергией.

4. Силовые устройства: Технология SOI полезна в силовых устройствах, используемых для преобразования напряжения и управления мощностью в различных электронных продуктах.Эти устройства получают выгоду от способности SOI обрабатывать высокие напряжения и плотность мощности с лучшей эффективностью и снижением производства тепла.

5. MEMS (микроэлектромеханические системы): SOI-волны обеспечивают надежную платформу для разработки MEMS-устройств, таких как акселерометры и гироскопы, которые используются в автомобильных подушках безопасности, смартфонах и другой потребительской электронике.Погребённый оксидный слой в SOI облаках обеспечивает отличную механическую и электрическую изоляцию, что имеет решающее значение для устройств MEMS.

6. Фотоника и оптоэлектроника: Свойства SOI-платки облегчают интеграцию оптических компонентов, таких как волноводы, модуляторы и детекторы с электронными схемами.Эта интеграция жизненно важна для разработки передовых оптико-электронных систем, используемых в передаче данных, телекоммуникаций и датчиков.

7. Квантовые вычисления: SOI-вофры также изучаются в качестве субстратов для разработки квантовых битов (кубитов) для квантовых вычислений,благодаря их способности работать при криогенных температурах и их совместимости с существующими полупроводниковыми процессами.

8. Космические и военные приложения: Устройства, построенные на пластинах SOI, более устойчивы к воздействию радиации, что делает их подходящими для космических приложений и военного оборудования, где воздействие радиации вызывает беспокойство.

Технология SOI продолжает развиваться, решая все более сложные проблемы в этих приложениях, стимулируя прогресс в электронике и облегчая новые инновации в многочисленных областях.

Вопросы и ответы

Что такое кремниевая пластина SOI?

Кремниевая пластина SOI (Silicon-On-Insulator) - это тип полупроводникового материала, используемого преимущественно в микроэлектронной промышленности.Он состоит из тонкого слоя кремния, отделенного от более толстой кремниевой подложки слоем изоляционного материала.Эта структура достигается с помощью специализированных производственных процессов, таких как Сепарация имплантацией кислорода (SIMOX) или техника Smart Cut.

Основным преимуществом кремниевых пластин SOI по сравнению с традиционными большими кремниевыми пластинами является наличие изоляционного слоя, который значительно снижает паразитическую емкость,повышает производительность, минимизируя утечку электричестваЭто приводит к улучшению скорости, энергоэффективности и общей производительности электронных устройств.SOI-вофры широко используются в различных приложениях, включая высокопроизводительные микропроцессоры, радиочастотные (РЧ) схемы, энергетическую электронику и MEMS (микроэлектромеханические системы), среди прочих.Их свойства делают их особенно подходящими для условий, где высокая скорость, низкое энергопотребление и устойчивость к суровым условиям необходимы.
