Сапфировая вафель 4 дюйма DSP SSP 0001 C плоскость Принимать индивидуальную ось монокристалл Al2O3
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | ZMSH |
| Model Number: | Sapphire subatrate |
Оплата и доставка Условия:
| Время доставки: | 2-4weeks |
|---|---|
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Молекулярная масса: | 101,96 | Полировка: | DSP, SSP |
|---|---|---|---|
| Допуск диаметра: | ≤3% | Настроить: | Приемлемо |
| Длина: | 30 метров | Грубость поверхности: | Ra < 0,5 Нм |
| Внутренняя сопротивляемость: | 1E16 Ω-см | Метод роста: | KY |
| Выделить: | вафля сапфира 4inch,Вафля сапфира c плоская,Монокристаллические сапфировые пластинки |
||
Характер продукции

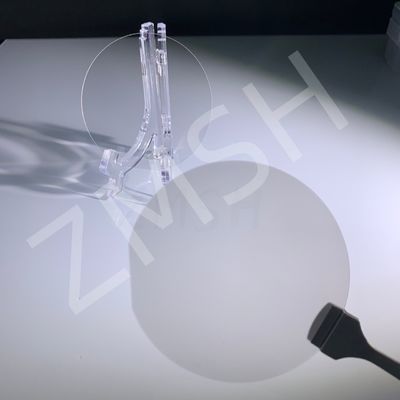

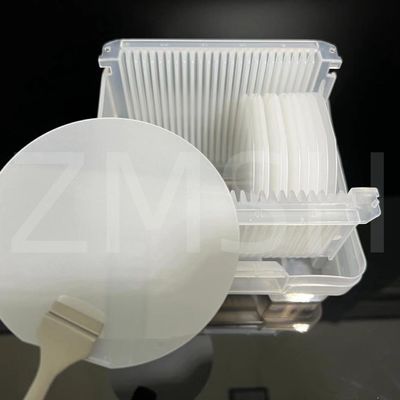

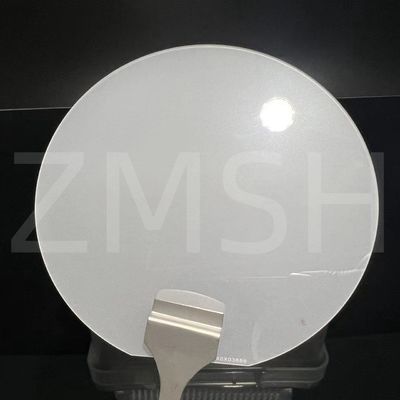

Сапфировая пластинка 4 дюйма DSP SSP (0001) C План принимает индивидуальную ось Монокристалл Al2O3
Описание продукта:
Сапфирная пластина состоит из оксида алюминия (Al2O3), где три атома кислорода связываются с двумя атомами алюминия в ковалентной структуре.Он имеет шестиугольную кристаллическую структуру решетки и обычно имеет режущие плоскости, такие как A-плоскостьБлагодаря широкому диапазону оптической прозрачности, сапфирный пластинка позволяет передачу света от близкого ультрафиолета (190 нм) до средних инфракрасных длин волны,что делает его идеальным для оптических компонентовСапфировые пластинки известны своей высокой скоростью звука, высокой температурной стойкостью, коррозионной стойкостью, высокой твердостью,Отличная прозрачностьЭто сложный материал для обработки, но обычно используется в оптоэлектронных устройствах.
Качество ультраярких белых/синих светодиодов зависит от качества эпитаксиальных слоев нитрида галлия (GaN), которые, в свою очередь,тесно связана с качеством поверхностной обработки используемых сапфировых пластинНесоответствие константы решетки между сапфировой пластинкой (однокристаллическим Al2O3) C-плоскости и тонкими пленками, отложенными группами III-V и II-VI, минимально.хорошо соответствует требованиям высокой температуры процессов эпитаксии GaNЭто делает сапфировые пластинки важными материалами для производства белых/синих/зеленых светодиодов.
Характер
1Структура и состав сапфировых пластин
Сапфир имеет шестиугольную кристаллическую структуру с пространственной группой R-3c, а его базовой структурной единицей является октаэдр AlO6. В этой структуре каждый ион алюминия окружен шестью ионами кислорода,образуя высокосимметричную и стабильную трехмерную сеть.
2Оптические и электронные свойства сапфировой пластинки
Сапфировые пластинки обладают отличными оптическими свойствами, что делает их идеальным материалом для оптических компонентов.особенно в ультрафиолетовом и ближнем инфракрасном диапазонах (150-5500 нм), с индексом преломления приблизительно 1.76Эта широкая прозрачность позволяет сапфиру широко использоваться в высокоточных оптических приборах.
С точки зрения электронных свойств, сапфирная пластина является изолятором с широким диапазоном диапазона около 9,9 eV, что делает ее превосходной в высоковольтных и высокочастотных электронных устройствах.Благодаря высокой изоляции и низким диэлектрическим потерям, сапфир обычно используется в качестве субстрата для полупроводниковых устройств, особенно в транзисторах с высокой мобильностью электронов (HEMT) и устройствах на основе нитрида галлия (GaN).
3Механические и термодинамические свойства
Сапфир имеет твердость Моха 9, которая уступает только алмазу, что дает ему отличную устойчивость к абразии и царапинам.способный выдерживать высокие давления и ударыСапфировые пластинки также обладают очень высокой теплопроводностью около 25 В/мк, сохраняя стабильные физические и химические свойства в условиях высокой температуры.С высокой температурой плавления 2054°C и низким коэффициентом теплового расширения (8.4 x 10^-6/K), сапфирная пластина может поддерживать размерную стабильность при применении при высоких температурах.
| Диаметр | 4 дюйма 100±0,3 мм |
| Толщина | 650±20 мкм |
| Ориентация | C-плоскость (0001) до M-плоскости (1-100) или A-плоскости ((1 1-2 0) 0.2±0.1° /0.3±0.1°, R-плоскость (1-1 0 2), A-плоскость (1 1-2 0 ), M-плоскость ((1-1 0 0) |
| Первичная плоская длина | 320,5±1,5 мм |
| Первичная плоская ориентация | А-плоскость (1 1-2 0) ± 0,2° |
| TTV | ≤ 20 мкм |
| ЛТВ | ≤ 20 мкм |
| TIR | ≤ 20 мкм |
| ВЫБОК | ≤ 20 мкм |
| Варп | ≤ 20 мкм |
| Передняя поверхность | Эпиполированный (Ra< 0,2 нм) |
| Задняя поверхность | Мелко измельченный (Ra=0,5 - 1,2 мкм), эпиполированный (Ra< 0,2 нм) |
| Примечание | Может предоставить высококачественный сапфир субстрата пластинки в соответствии с конкретными требованиями клиентов |
Применение:
Сапфировые пластинки являются отличными многофункциональными материалами, известными своей высокой температурной стойкостью, хорошей теплопроводностью, высокой твердостью, инфракрасной прозрачностью и химической стабильностью.Они широко используются в различных промышленных, обороны и исследовательских областей, например для высокотемпературных инфракрасных окон.Сапфировые пластинки служат универсальными однокристаллическими субстратами и являются предпочтительными субстратами в промышленности голубого цвета., фиолетовые и белые светоизлучающие диоды (LED) и синие лазерные диоды (LD) (требуют эпитаксиальных пленок нитрида галлия на сапфировых подложках).Они также имеют решающее значение для сверхпроводящих тонкопленочных субстратов.
Процесс обработки сапфировой субстраты:
1. Рост кристаллов: Используйте печь для роста кристаллов для выращивания большого и высококачественного однокристаллического сапфира.
2Ориентация: убедитесь, что кристалл сапфира правильно расположен на пиломашине для последующей обработки.
3. пила: извлечение сапфировых стержней из кристалла определенным способом.
4. Скребка: используйте внешний цилиндрический скребок для точного скребка наружного диаметра сапфирового стержня.
5Инспекция качества: проверка качества сапфирового стержня и проверка того, соответствуют ли размеры и ориентация после добычи требованиям клиента.
6. Ориентация (опять): точно расположите сапфировый стержень на режущей машине для точной резки.
7Нарезание: резать сапфировый стержень на тонкие пластинки.
8Полировка: устранение повреждений от резки и улучшение плоскости пластин.
9. Расколка: обрезка краев пластины в округлую форму для повышения механической прочности и предотвращения дефектов, вызванных концентрацией напряжения.
10- Полировка: увеличение шероховатости поверхности пластинок для достижения точности эпитаксиального класса.
11Очистка: Удаление загрязняющих веществ с поверхности пластины (например, частицы пыли, металлы, органические остатки).
12Инспекция качества (снова): Использование высокоточного оборудования для проверки качества пластины (плоскость, чистота поверхности и т.д.) для удовлетворения требований клиента.
Рекомендация продукта:
1.8 дюймов 0,725 Диа100 мм C плоскость однокристаллический сапфир вафель 1300 мм 1500 мм толщина
2.6-дюймовая ориентация сапфировой пластинки
Часто задаваемые вопросы
Вопрос: Что такое сапфирная пластина?
A: Сапфировые пластинки от Vritra Technologies
Синтетический сапфир представляет собой однокристаллическую форму оксида алюминия (Al2O3).сопротивление царапинам, низкие диэлектрические потери и хорошая электрическая изоляция.
В: В чем разница между сапфировыми и кремниевыми пластинами?
Ответ: светодиоды являются наиболее популярными приложениями для сапфира. Материал прозрачен и является отличным проводником света.Кремний непрозрачен и не позволяет эффективно извлекать свет.Однако полупроводниковый материал идеально подходит для светодиодов, поскольку он и дешевый, и прозрачный.
Вопрос: Что такое сапфир в полупроводниках?
A: Сапфировые пластинки используются для эпитаксии полупроводниковых пленок, таких как Si, нитрид галлия (GaN) и AlGaN, и для изготовления интегральных схем.С-плоскость сапфировые субстраты используются для роста GaN и других IIIV и IIV соединений при производстве светодиодов и для применения IR детекторов.
