Наименование марки: | ZMSH |
Номер модели: | SiC N-типа на Si-соединенном пластинке |
MOQ: | 1 |
Условия оплаты: | T/T |
N-type SiC на Si Compound Wafer 6inch 150mm SiC типа 4H-N Si типа N или P
N-тип SiC на Si Соединение Wafer abstract
Кремниевый карбид N-типа (SiC) на кремниевых (Si) соединенных пластинах привлек значительное внимание из-за их перспективных применений в высокомощных и высокочастотных электронных устройствах.В данном исследовании представлено изготовление и характеристика SiC N-типа на пластинах из СиИспользуя химическое отложение паров (CVD), мы успешно вырастили высококачественный N-тип SiC слой на Si субстрате,обеспечение минимального несоответствия решетки и дефектовСтруктурная целостность сложенной пластины была подтверждена с помощью рентгеновского дифракции (XRD) и электронной микроскопии передачи (TEM).выявляющий однородный слой SiC с отличной кристалличностьюЭлектрические измерения показали превосходную мобильность носителя и снижение сопротивления, что делает эти пластины идеальными для электротехники следующего поколения.теплопроводность была повышена по сравнению с традиционными пластинами Si, способствуя лучшему рассеиванию тепла в высокопроизводительных приложениях.Результаты показывают, что N-тип SiC на Si-соединенных пластинках имеет большой потенциал для интеграции высокопроизводительных устройств на базе SiC с хорошо зарекомендовавшейся кремниевой технологической платформой.
Спецификации и схематическая схемаSiC N-типа на Si-соединенном пластинке
Положение | Спецификация | Положение | Спецификация |
---|---|---|---|
Диаметр | 150 ± 0,2 мм | Ориентация | <111>/<100>/<110> |
Тип SiC | 4 часа | Тип Si | П/Н |
Сопротивляемость SiC | 00,015 ≈ 0,025 Ω·cm | Плоская длина | 47.5 ± 1,5 мм |
Толщина переносного SiC-слоя | ≥ 0,1 мкм | Крайний щелчок, царапины, трещины (визуальный осмотр) | Никаких |
Недействительно | ≤5 ea/волатка (2 мм < D < 0,5 мм) | TTV | ≤ 5 мкм |
Рябина передней части | Ra ≤ 0,2 нм (5 мкм × 5 мкм) | Толщина | 500/625/675 ± 25 мкм |

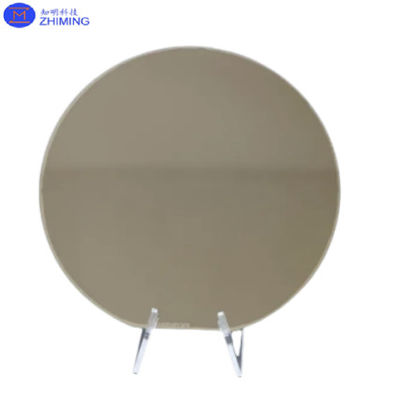

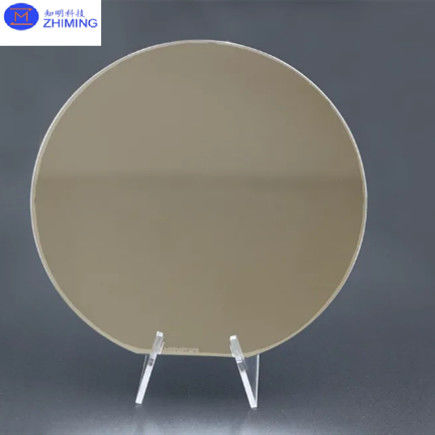

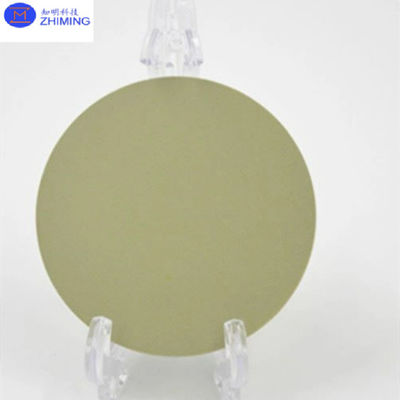

N-тип SiC на фотографиях Si Compound Wafer
SiC N-типа для применения в композиционных пластинах Si
N-тип SiC на стеклянных пластинах соединения Si имеет множество применений из-за их уникальной комбинации свойств как карбида кремния (SiC), так и кремния (Si).Эти приложения в первую очередь сосредоточены на высокомощных, высокотемпературных и высокочастотных электронных устройств.
Электротехника:
Автомобильная электроника:
РЧ и микроволновые устройства:
Аэрокосмическая промышленность и оборона:
Промышленная электроника:
Медицинские изделия:
Подводя итог, N-тип SiC на стеклянных пластинах соединения Si является универсальным и необходимым в приложениях, требующих высокой эффективности, надежности и производительности в сложных условиях,что делает их ключевым материалом в продвижении современных электронных технологий.
