2-дюймовый 4-дюймовый 6-дюймовый 8-дюймовый 12-дюймовый Си вафли Силиконовый вафли Полировка Непокрытый P тип N тип полупроводники
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | ZMSH |
| Номер модели: | ВАФЛЯ SI |
|
Подробная информация |
|||
| ориентация: | <100> или <111> | Сопротивляемость: | 1-10 ом-см (или как указано) |
|---|---|---|---|
| TTV: | ≤ 2 мкм | Поклонитесь.: | ≤ 40 мкм |
| Варп: | ≤ 40 мкм | Количество частиц: | ≤ 50 @ ≥ 0,12μm |
| LTV: | ≤ 1 мкм (в зоне 20 мм х 20 мм) | Плоскость (GBIR): | ≤ 0,5μm (Глобальный идеальный диапазон задней стороны) |
| Выделить: | Недопированные силиконовые пластины,12-дюймовый кремниевый пластинка,Тип кремниевая пластина p |
||
Характер продукции
2-дюймовый 4-дюймовый 6-дюймовый 8-дюймовый 12-дюймовый Си вафля Силиконовый вафля Полировка Недоппированный P тип N тип полупроводники
Описание Си-вафры:
Кремниевые пластинки - это материал, используемый для производства полупроводников, которые можно найти во всех видах электронных устройств, которые улучшают жизнь людей.Кремний занимает второе место как самый распространенный элемент во ВселеннойБольшинство людей имели возможность столкнуться с настоящим кремниевым пластинкой в своей жизни.Этот сверхплоский диск очищается до зеркальной поверхностиКроме того, он также состоит из тонких поверхностных нарушений, которые делают его самым плоским объектом в мире.качества, которые необходимы, чтобы сделать его идеальным материалом для современных полупроводников..
Характер Си-вофры:
Модуль Young's: Приблизительно 130-185 GPa, что указывает на жесткость 300мм кремниевой пластины
Прочность на перелом: Кремний имеет низкую прочность на перелом, что означает, что он подвержен трещинам при стрессе.
Теплопроводность: около 149 Вт/м·К при 300 К, что относительно высоко и полезно для рассеивания тепла, вырабатываемого в электронных устройствах.
Коэффициент теплового расширения: приблизительно 2,6 x 10^-6 /K, что указывает на то, насколько вафля будет расширяться с изменениями температуры.
Пробел в диапазоне: Кремний имеет косвенный пробел в диапазоне около 1,1 eV при комнатной температуре, что подходит для создания электронных устройств, таких как транзисторы.
Сопротивляемость: варьируется в зависимости от допинга; внутренний кремний имеет высокую сопротивляемость (~ 10 ^ 3 Ω · cm), в то время как допированный кремний может иметь сопротивляемость от 10 ^ 3 до 10 ^ 3 Ω · cm.
Диэлектрическая постоянная: около 11,7 при 1 МГц, что влияет на емкость устройств, изготовленных из кремния.
Химическая устойчивость: Кремний химически устойчив и устойчив к большинству кислот и щелочей при комнатной температуре, за исключением гидрофторуновой кислоты (HF).
Окисление: Кремний образует свойственный оксидный слой (SiO2), когда подвергается воздействию кислорода при повышенной температуре, который используется при изготовлении полупроводниковых устройств для изоляции и защитных слоев.
Форма СиВафель:
| Параметр/особенность | Описание/Спецификация |
| Тип материала | Однокристаллический кремний |
| Чистота | 990,9999% (6N) или более |
| Диаметр | 2 дюйма, 3 дюйма, 4 дюйма, 6 дюймов, 8 дюймов, 12 дюймов и т.д. |
| Толщина | Стандартная толщина или индивидуальная по требованиям клиента |
| Кристаллическая ориентация | <100>, <111>, <110> и т.д. |
| Ориентация Толерантность | ±0,5° или более точно |
| Толерантность толщины | ±5 мкм или более точно |
| Плоскость | ≤ 1 мкм и выше |
| Грубость поверхности | < 0,5 нм RMS или ниже |

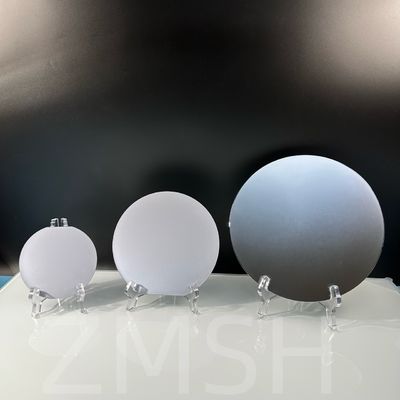

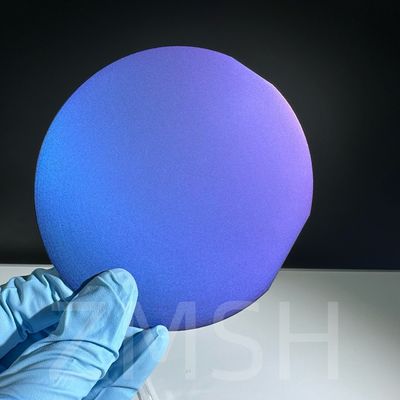

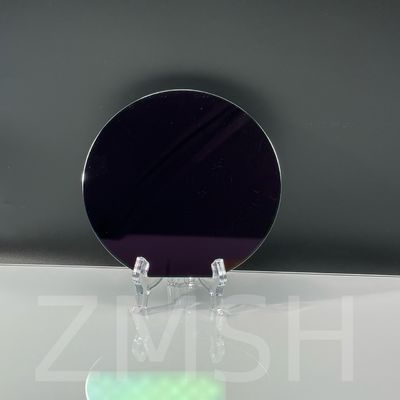

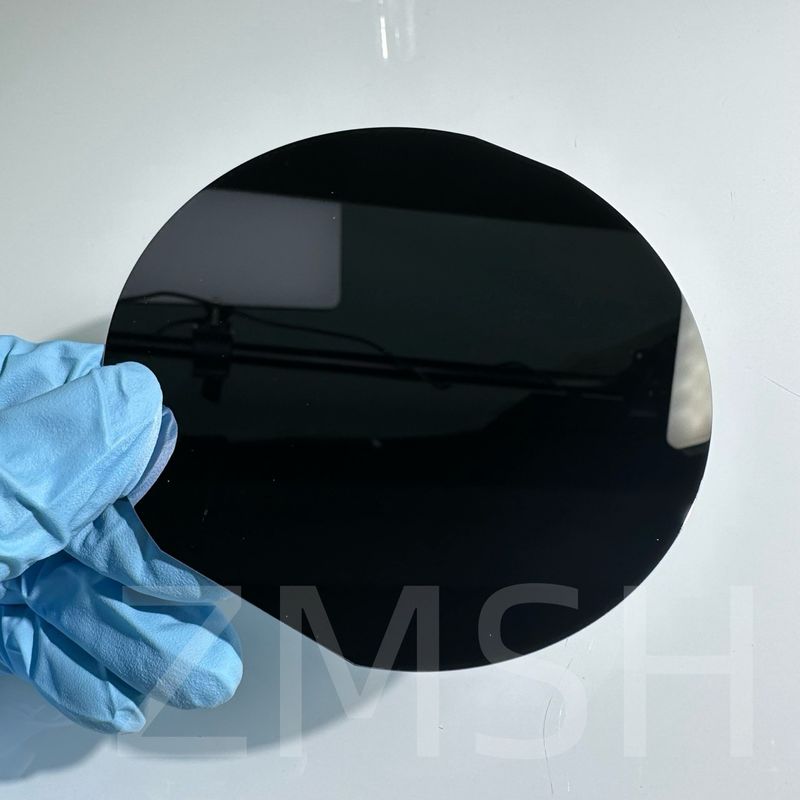

Физические фотографии Си Вафера:
Применение Си-вафры:
1Производство микрочипов и производство интегральных схем
2. MEMS и микроэлектромеханические системы
3Производство полупроводников и датчиков
4. светодиодный свет и создание лазерных диодов
5Солнечные/фотоэлектрические элементы и пластины
6Компоненты оптического оборудования
7Прототипирование и испытания НИОКР
Фотографии применения Si Wafer:

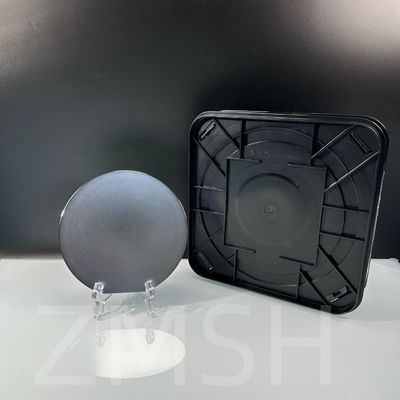

Изображение упаковкиВафель:
Настройка:
Мы можем настроить размер, толщину и форму, включая следующие аспекты:
Кристаллическая ориентация: Общие ориентации для 300 мм кремниевых пластинок включают <100>, <110> и <111>, каждый из которых предлагает различные электронные свойства и преимущества для различных приложений.
Допирующие вещества: 300 мм кремниевые пластины могут быть допированы такими элементами, как фосфор (n-тип), бор (p-тип), мышьяк и антимон, чтобы изменить их электрические свойства.
Концентрация допинга: может сильно варьироваться в зависимости от применения,от очень низких концентраций (~10^13 атомов/см^3) для пластинок с высокой резистивностью до очень высоких концентраций (~10^20 атомов/см^3) для пластинок с низкой резистивностью.
Часто задаваемые вопросы
1Вопрос: Для чего используется кремниевая пластинка?
О:В электронике пластинка (также называемая ломкой или подложкой) представляет собой тонкий лом полупроводника, такой как кристаллический кремний (c-Si, кремний), используемый для изготовления интегральных схем и,в области фотоэлектрики, для производства солнечных батарей.
2В: В чем разница между кремниевой пластинкой и чипом?
О:Хотя чипы и пластины обычно используются взаимозаменяемо в электронике, между ними есть некоторые заметные различия.Одно из ключевых различий заключается в том, что чип или интегральная схема - это сборка электроники, в то время как пластина - это тонкий кусок кремния, который используется для формирования интегральных схем.
