InP DFB Epiwafer длина волны 1390nm InP субстрат 2 4 6 дюймов для 2,5 ~ 25G DFB лазерного диода
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Delivery Time: | 2-4weeks |
|---|---|
| Payment Terms: | T/T |
|
Подробная информация |
|||
| PL Wavelength control: | Better than 3nm | PLWavelength uniformity: | Std, Dev better than inm @inner 42mm |
|---|---|---|---|
| Thickness control: | Better than ±3% | Thickness uniformity: | Better than ±3% @inner 42mm |
| Doping control: | Better than ±10% | P-InP doping (cm-*): | Zn doped: 5e17 to 2e18 |
| N-InP doping (cm 3): | Si doped: 5e17 to 3e18 | Всего допинг nGaAs (см3): | 1e17 - 2e18 5e17 - 1e19 |
| Допинг ингаА ((cm·*): | 5e14 - 4e19 | ||
| Выделить: | 1390nm InP DFB Epiwafer,6 дюймовый InP субстрат |
||
Характер продукции
InP DFB Epiwafer длина волны 1390nm InP субстрат 2 4 6 дюймов для 2,5 ~ 25G DFB лазерного диода
Ин-П DFB Epiwafer Ин-П подложки краткое описание
InP DFB Epiwafers, предназначенные для приложений с длиной волны 1390 нм, являются критическими компонентами, используемыми в высокоскоростных оптических системах связи, особенно для 2.Лазерные диоды DFB (Distributed Feedback) от 5 до 25 Гбит/сЭти пластинки выращиваются на субстратах индийного фосфида (InP) с использованием передовых методов депонирования металлических органических химических паров (MOCVD) для получения высококачественных эпитаксиальных слоев.
Активная область лазера DFB, как правило, изготавливается с использованием InGaAlAs или InGaAsP четвертичных многократных квантовых скважин (MQW), которые предназначены для компенсации напряжения.Это обеспечивает оптимальную производительность и стабильность для высокоскоростной передачи данныхПластинки доступны в различных размерах подложки, включая 2-дюймовые, 4-дюймовые и 6-дюймовые, для удовлетворения различных потребностей в производстве.
длина волны 1390 нм идеально подходит для систем оптической связи, требующих точного одномодного выхода с низкой дисперсией и потерями,что делает его особенно подходящим для сетей связи среднего радиуса действия и применения для датчиковЗаказчики могут либо самостоятельно обрабатывать решетку, либо запрашивать услуги эпихауса, включая переращивание для дальнейшей настройки.
Эти эпивоферы специально спроектированы для удовлетворения потребностей современных телекоммуникационных и систем передачи данных, обеспечивая эффективные,высокопроизводительные решения для оптических передатчиков и лазерных модулей в высокоскоростных сетях.
Структура субстрата InP DFB Epiwafer InP
InP DFB Epiwafer Результат испытания PL-картографирования субстрата InP
Результат XRD и ECV испытаний субстрата InP DFB Epiwafer

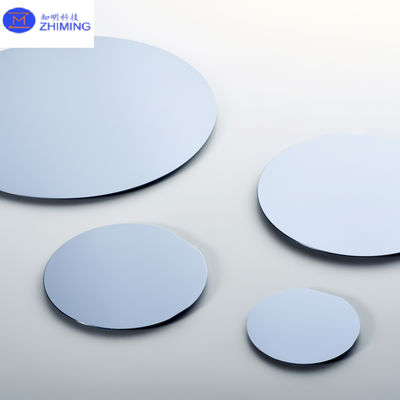

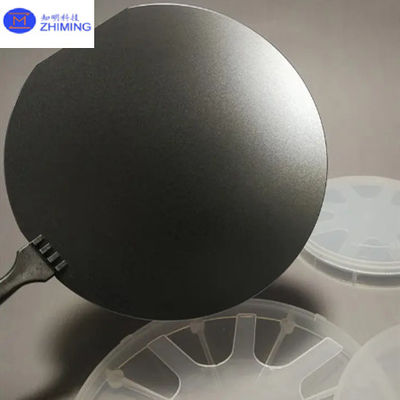

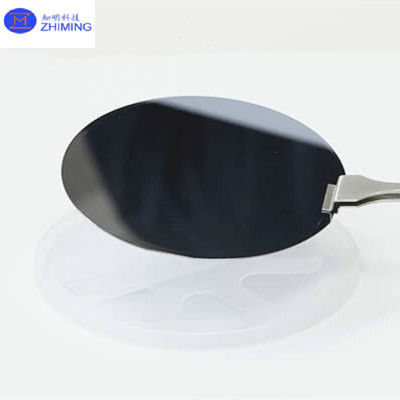

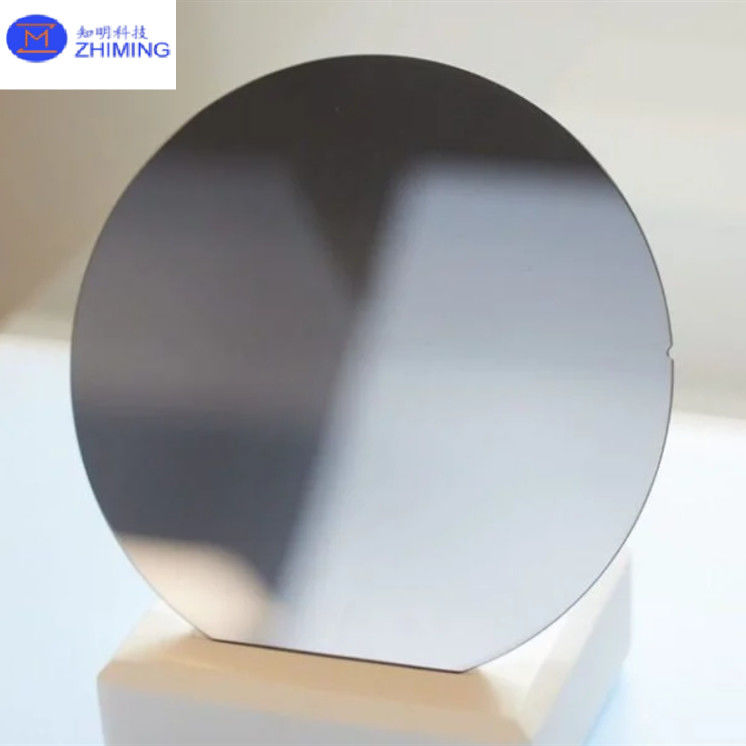

Настоящие фотографии субстрата InP DFB Epiwafer
Свойства субстрата InP DFB Epiwafer InP
Свойства эпивафера DFB на субстрате InP
Материал субстрата: фосфид индия (InP)
- Сопоставление решетки: InP обеспечивает отличное сочетание решетки с эпитаксиальными слоями, такими как InGaAsP или InGaAlAs, обеспечивая высококачественный эпитаксиальный рост с минимальным напряжением и дефектами,что имеет решающее значение для работы лазеров DFB.
- Прямой пробел: InP имеет прямую полосу пропускания 1,344 eV, что делает его идеальным для излучения света в инфракрасном спектре, особенно на длинах волн, таких как 1,3 мкм и 1,55 мкм, обычно используемых в оптической связи.
Эпитаксиальные слои
- Активный регион: Активная область обычно состоит из InGaAsP или InGaAlAs четвертичных многократных квантовых скважин (MQW).обеспечение эффективной рекомбинации электронов-рубок и высокой оптической прибыли.
- Склады облицовки: Эти слои обеспечивают оптическую изоляцию, обеспечивая, что свет остается в активной области, повышая эффективность лазера.
- Склад решетки: Интегрированная решетка обеспечивает обратную связь для работы в однорегулярном режиме, обеспечивая стабильную и узколинейную эмиссию.Решетка может быть либо изготовлена заказчиком, либо предлагается поставщиком эпивафера..
Рабочая длина волны:
- 1390 нм: Лазер DFB оптимизирован для работы на 1390 нм, что подходит для применения в оптической связи, включая сети метро и дальнего следования.
Способность высокоскоростной модуляции:
- Эпивафер предназначен для использования в DFB-лазерах, которые поддерживают скорости передачи данных от 2,5 Гбит/с до 25 Гбит/с, что делает его идеальным для высокоскоростных систем оптической связи.
Температурная устойчивость:
- DFB-эпивоферы на основе InP обеспечивают отличную температурную стабильность, обеспечивая постоянную эмиссию длины волны и надежную производительность в различных условиях эксплуатации.
Однорежимный и узкий диапазон:
- DFB лазеры предлагают однорежимную работу с узкой спектральной линейной шириной, уменьшая помехи сигнала и улучшая целостность передачи данных, что важно для высокоскоростных коммуникационных сетей.
InP DFB Epiwafer на InP субстрате обеспечивает отличное сочетание решетки, высокоскоростную модуляцию, температурную стабильность и точную однорежимную работу,что делает его ключевым компонентом в системах оптической связи, работающих на 1390nm для скоростей передачи данных от 2От 0,5 до 25 Гбит/с.
Документы
Более подробная информация в нашем PDF-документе, пожалуйста, нажмитеZMSH DFB инп эпивафер.pdf
