N-GaAs субстрат 6 дюймов 350um толщина Для использования VCSEL OptiWave VCSEL EpiWafer
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | ZMSH |
|
Подробная информация |
|||
| Cavity mode Tolerance: | Within ± 3% | Cavity mode Uniformity: | <= 1% |
|---|---|---|---|
| Doping level tolerance: | Within ± 30% | Doping level Uniformity: | <= 10% |
| PL Однородность длины волны: | СД Дев лучше, чем 2 нм @ внутренний 140 мм | Однородность толщины: | Лучше, чем ± 3% @внутренняя часть 140 мм |
| Mole fraction x tolerance: | Within ±0.03 | Mole fraction x Uniformity: | <= 0.03 |
| Выделить: | 350um VCSEL N-GaAs субстрат,350um N-GaAs субстрат,6-дюймовый N-GaAs субстрат |
||
Характер продукции
N-GaAs субстрат толщиной 6 дюймов 350 мм для использования в VCSEL OptiWave VCSEL epiWafer
Абстракт субстрата VCSEL epiWafer N-GaAs
ВEpiWafer VCSEL на субстрате N-GaAsпредназначен для высокопроизводительных оптических приложений, особенно дляГигабитный Ethernetицифровая связь с даннымиПостроен на 6-дюймовом вафле, он имеетвысокоравномерный лазерный массиви поддерживает центральные оптические длины волн850 нми940 нмСтруктура доступна в любом из двух вариантов:ОксидныеилиПротонный имплантат VCSELУстройства, обеспечивающие гибкость в конструкции и производительности.низкая зависимость от электрических и оптических характеристик от температуры, что делает его идеальным для использования влазерные мыши,оптическая связь, и другие температурно чувствительные среды.
Структура субстрата VCSEL epiWafer N-GaAs

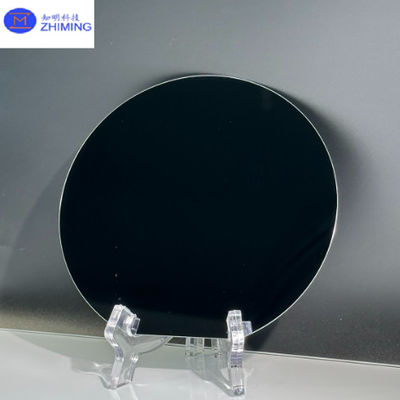

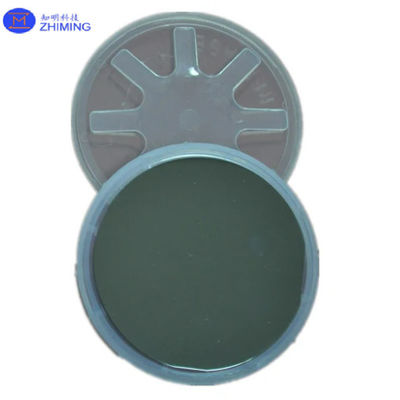

Фотография субстрата N-GaAs эпивафера VCSEL
Файл данных субстрата VCSEL epiWafer N-GaAsZMSH VCSEL EPIWAFER.pdf
Свойства субстрата VCSEL epiWafer N-GaAs
ВEpiWafer VCSEL на субстрате N-GaAsимеет несколько ключевых свойств, которые делают его подходящим для высокопроизводительных оптических приложений:
Субстрат N-GaAs:
- Предоставляет превосходныеэлектропроводностьи служит стабильной основой для эпитаксиального роста структур VCSEL.
- Предложениянизкая плотность дефектов, что имеет решающее значение для высокопроизводительной и надежной работы устройства.
Нагрузка на длину волны:
- Поддержка850 нми940 нмЦентр оптических длин волны, что делает его идеальным для применения воптическая связьи3D-датчики.
Лазерный массив высокой однородности:
- Обеспечивает постоянную производительность по всей пластине, что имеет решающее значение для устройств на базе массива вЦентры обработки данныхиоптоволоконные сети.
Оксидный или протоновый имплантат:
- Доступно вОксидныеилипротоновый имплантатСтруктуры VCSEL, предлагающие гибкость в проектировании для оптимизации производительности для конкретных приложений.
Тепловая устойчивость:
- Проектировано для выставкинизкая зависимость от электрических и оптических характеристик в широком температурном диапазоне, обеспечивая стабильную работу в условиях, чувствительных к температуре.
Высокая мощность и скорость:
- Структура пластинки поддерживаетвысокоскоростная передача данныхиработа с высокой мощностью, что делает его подходящим дляГигабитный Ethernet,передача данных, иLIDARсистемы.
Масштабируемость:
- 6-дюймовый формат позволяетэкономически эффективное производство, поддерживающие крупномасштабное производство и интеграцию в различные оптические системы.
Эти свойства делают VCSEL epiWafer на N-GaAs субстрате идеальным для приложений, требующих высокой эффективности, температурной стабильности и надежной производительности.
