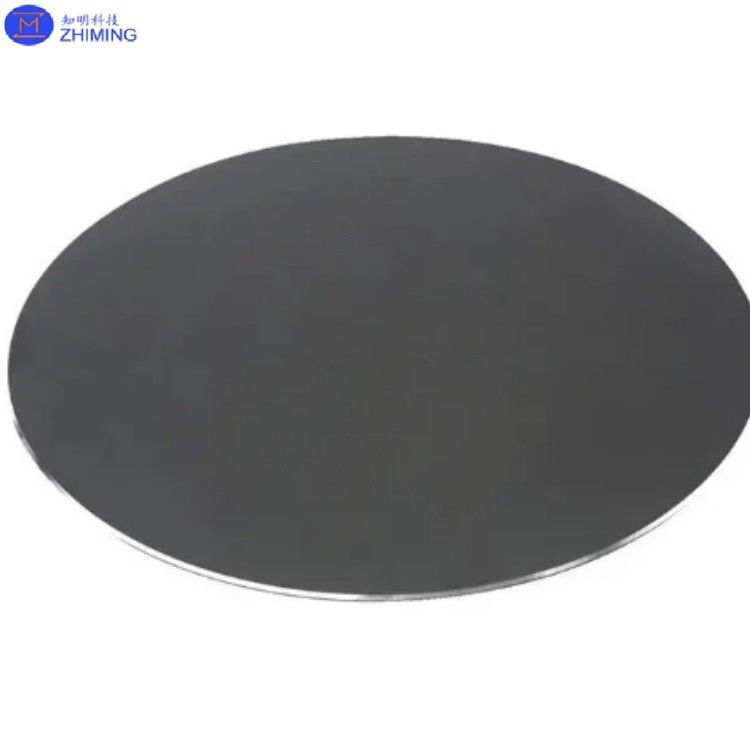

Si Wafer / Substrate 8-дюймовая толщина 675-775 μm, тип P/N, ориентация 111, двойная / односторонняя полировка
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
| Номер модели: | ВАФЛЯ SI |
Оплата и доставка Условия:
| Время доставки: | 2-4weeks |
|---|---|
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Диаметр: | 8 дюймов (200 мм) | Ориентировка кристаллов: | 111 |
|---|---|---|---|
| Толщина: | от 675 до 775 мкм | Сопротивляемость: | 1-1000 Ω·cm |
| Тип допинга: | P типа /N-type | RMS: | < 1 нм |
| TTV: | < 20 мкм | Теплопроводность: | Около 150 Вт/мк |
| Концентрация кислорода: | < 10 ppm | ||
| Выделить: | 8-дюймовый Си-вофлер,Двухсторонний полированный Си-вофли,Одностороннее полированное Си-вофле |
||
Характер продукции
8дюймовый Si Wafer Si Substrate 111 Полировка P Тип N Тип полупроводников для микроэлектромеханических систем (MEMS) или силовых полупроводников или оптических компонентов и датчиков
8-дюймовый кремниевый пластинка с (111) кристаллической ориентацией Введение
8-дюймовый кремниевый пластинка с (111) кристаллической ориентации является жизненно важным компонентом в полупроводниковой промышленности, широко используется в передовых приложениях, таких как электроника,микроэлектромеханические системы (MEMS)Эта пластинка изготовлена из высокочистого кремния, и ее уникальная (111) кристаллическая ориентация обеспечивает специфические электрические, механические,и тепловых свойств, которые имеют важное значение для конкретных полупроводниковых процессов и конструкций устройств.
Что такое Кремниевая пластина?
Кремниевая пластинка представляет собой тонкий плоский диск, изготовленный из высокочистых кристаллов кремния.Вафля проходит различные этапы обработки, такие как окисление, фотолитографии, гравировки и допинга для создания сложных схем, которые используются в широком спектре электронных устройств.
Кристаллическая ориентация и ее значение
В кристаллическая ориентация кремниевой пластины относится к расположению атомов кремния в кристаллической решетке.Ориентация (111) в кремниевых пластинах означает, что атомы выровнены в определенном направлении внутри кристаллической структуры.Эта ориентация значительно влияет на физические свойства пластины, такие как поверхностная энергия, характеристики гравирования и мобильность носителя, которые имеют решающее значение для оптимизации производительности устройства.
Преимущества кристаллической ориентации:
- Улучшенные электрические свойства: ориентация (111) обычно обеспечивает лучшую теплопроводность и электрическую производительность, особенно в устройствах с полупроводниками мощности.
- Оптимизировано для энергетических устройств: (111) ориентация пластинки предпочтительна в устройствах мощных полупроводников из-за ее высокого разрывного напряжения, отличной тепловой диссипации и стабильности при высоких напряжениях.
- Улучшенное управление теплом: Кристалл (111) обеспечивает лучшую теплопроводность, что необходимо для высокопроизводительных приложений, таких как транзисторы и диоды.
- Лучшая морфология поверхности: Поверхность (111) имеет тенденцию к более гладкой поверхности, что идеально подходит для некоторых процессов микрофабрикации и устройств MEMS.
Спецификации 8-дюймовой (111) кремниевой пластины
- Диаметр: 8-дюймовая (200 мм) кремниевая пластина - стандартный размер, используемый в производстве полупроводников.что делает его экономически эффективным для массового производства.
- Толщина: Типичная толщина 8-дюймовой (111) кремниевой пластины составляет около 675-775 микронов (μm), хотя толщина может варьироваться в зависимости от конкретных требований клиента.
- Сопротивляемость: Сопротивляемость пластины имеет решающее значение для определения ее электрических характеристик. Сопротивляемость обычно колеблется от 1 Ω·cm до 1000 Ω·cm, при этом на это значение влияет допинг N-типа и P-типа..Сопротивляемость может быть адаптирована для удовлетворения потребностей различных приложений, таких как электроника мощности или фотоэлектрические элементы.
- Тип допинга: Кремниевые пластинки могут быть допированы либо примесями типа P, либо типа N, такими как бор (тип P) или фосфор (тип N), для контроля их электрической проводимости.Н-типовые пластины часто предпочтительнее для высокоэффективных приложений, таких как фотоэлектрические элементы, из-за их повышенной мобильности электронов.
- Качество поверхности: Поверхность пластины полируется до крайне гладкой отделки с шероховатостью (RMS) менее 1 нм.Это гарантирует, что пластина подходит для точной обработки, требуемой в производстве полупроводниковОбщее изменение толщины (TTV) обычно составляет менее 20 мкм, что обеспечивает единообразие по вафеле.
- Плоская или выемка: Для облегчения ориентации во время обработки устройства пластина обычно обозначается плоской или выемкой на краю, указывающей на кристаллическую ориентацию (111).Это помогает в выравнивании пластинки во время фотолитографии и нарезки этапов.
Применение 8-дюймовых (111) кремниевых пластин
-
Мощные полупроводниковые устройства: 8-дюймовая (111) кремниевая пластина широко используется в силовых устройствах, таких как диоды, транзисторы и силовые MOSFET (транзисторы с полевым эффектом металлического оксида-полупроводника).Эти устройства необходимы для обработки высоких напряжений и токов в таких приложениях, как электромобили (EV), системы возобновляемых источников энергии (такие как солнечная и ветряная энергия) и электрические сети.
-
Микроэлектромеханические системы (MEMS): устройства MEMS, которые сочетают механические и электрические компоненты на одном чипе, пользуются ориентацией (111) из-за его механической прочности, точности и поверхностных свойств.Устройства MEMS используются в различных приложениях, таких как датчики, приводы, акселерометры и гироскопы, используемые в автомобильной, медицинской и потребительской электронике.
-
Фотоэлектрические (солнечные) элементы: ориентация (111) может повысить производительность солнечных элементов на основе кремния.Благодаря превосходной подвижности электронов и эффективным свойствам поглощения света вафля подходит для высокоэффективных солнечных панелей, где целью является преобразование как можно большего количества солнечного света в электрическую энергию.
-
Оптоэлектронные устройства: Кремниевая пластина (111) также используется в оптико-электронных устройствах, включая световые датчики, фотодетекторы и лазеры.Его высококачественная кристаллическая структура и поверхностные свойства поддерживают высокую точность, требуемую в этих приложениях.
-
Высокопроизводительные ИС: Некоторые высокопроизводительные интегральные схемы (IC), в том числе используемые в радиочастотных (RF) приложениях и датчиках,использовать (111) ориентированные кремниевые пластинки для использования их уникальных физических свойств.

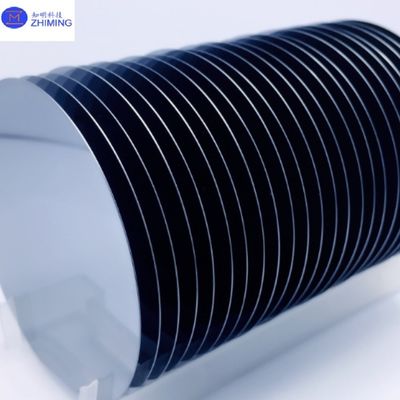

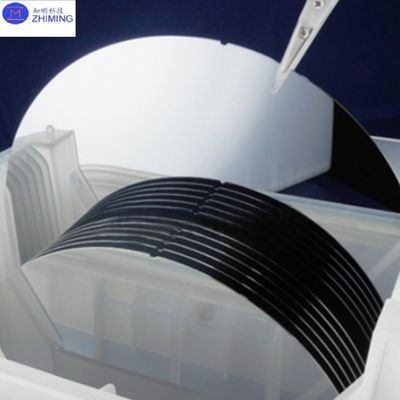

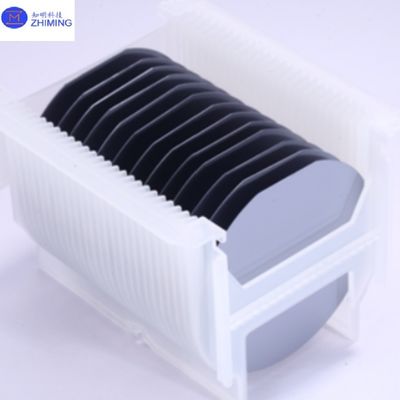

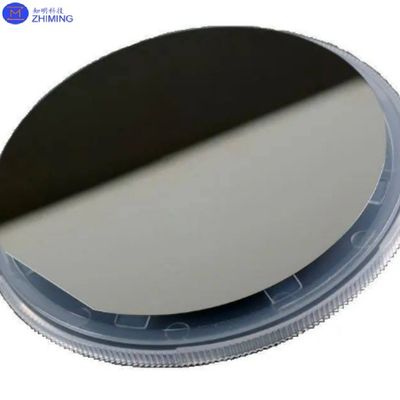

Картина применения пластинки Си
Производственный процесс
Производственный процесс для 8-дюймовой (111) кремниевой пластины обычно включает в себя несколько ключевых шагов:
- Кристальный рост: высокочистый кремний расплавляется и выращивается в крупные одиночные кристаллы с использованием таких методов, как процесс Цокральски.
- Резка вафель: Кристалл кремния разрезают на тонкие плоские диски требуемого диаметра.
- Полировка и очистка: Вафли полируют до гладкой, зеркальной отделки, чтобы устранить дефекты поверхности и загрязнение.
- Инспекция и контроль качества: Пластинки тщательно проверяются на наличие дефектов, изменение толщины и кристаллическую ориентацию с использованием передового метрологического оборудования.
Заключение
8-дюймовая (111) кремниевая пластина - это высокоспециализированный материал, который играет решающую роль в различных передовых технологиях.тепловая, и механические свойства, что делает его идеальным для высокопроизводительных полупроводниковых устройств, MEMS, фотоэлектроники и оптоэлектроники.и тип допинга, эта пластина может быть адаптирована для удовлетворения конкретных потребностей различных приложений, способствуя развитию современной электроники и энергетических решений.
