8-дюймовый Си-ваффер CZ 200 мм Силиконовый ваффер первичного класса < 111>, SSP,DSP P Type,B Допант для полупроводникового материала

8-дюймовый си вафер CZ 200 мм Силиконовый вафер класса Prime <100>, SSP, DSP P тип, B допант, для полупроводникового материала

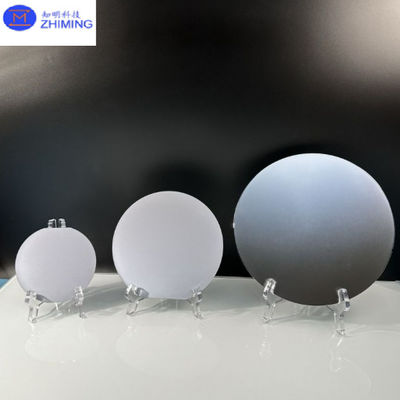

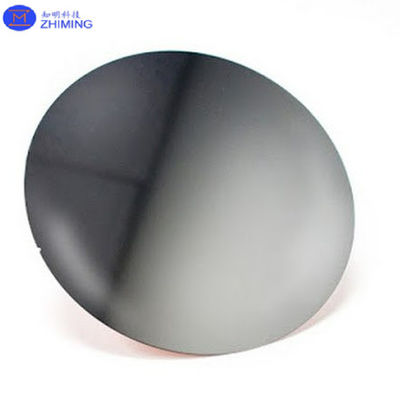

Введение продукта: 8-дюймовый (200 мм) Силиконовый вафля

Кремниевые пластинки служат краеугольным камнем полупроводниковой промышленности, облегчая создание передовых технологий, которые стимулируют современные инновации.8-дюймовый (200 мм) Кремниевый вафли первоклассныйпредставляет собой вершину превосходства в материале и производстве, специально разработанный для производства полупроводников и связанных с ними приложений.и безупречное качество поверхности, эти пластины удовлетворяют требованиям таких отраслей промышленности, как производство микрочипов, производство MEMS и фотоэлектрические системы.

Изготовлено с использованиемПроцесс Цохральского (CZ), эта пластина имеет<100> кристаллическая ориентация,Допинг P-типа с использованием бора, и варианты для одностороннего полирования (SSP) или двустороннего полирования (DSP).и минимальное загрязнение частицами делают его надежным выбором для ведущих заводов полупроводников, научно-исследовательских учреждений и образовательных учреждений по всему миру.

1.Основные характеристики

Эти спецификации демонстрируют выдающуюся размерную точность, структурную целостность и химическую чистоту пластинок, необходимые для передовых производственных процессов.

2.Ключевые особенности

2.1 Высокое качество

Наши кремниевые пластинки сделаны изчисто новый, чистый монокристаллический кремнийЭто гарантирует оптимальную производительность на всех этапах производства полупроводников.

2.2 Эпи-готовая поверхность

Каждая пластина полируется для получения высококачественной поверхности, пригодной для эпитаксиального отложения и других критических процессов.Ультрагладкая поверхность минимизирует дефекты и повышает урожайность процессов ниже по течению.

2.3 Превышает отраслевые стандарты

Наши 8-дюймовые кремниевые пластины встречаются и часто превосходятСтандарты SEMI M1-0302Это обеспечивает совместимость с мировым оборудованием и технологиями производства полупроводников.

2.4 Комплексный контроль качества

Каждый пластинка подвергается тщательной проверке и тестированию на такие параметры, как TTV, BOW, WARP, плотность частиц и однородность сопротивления.Этот строгий процесс обеспечения качества обеспечивает бесдефектные и надежные пластины для каждого применения.

2.5 Безопасная упаковка

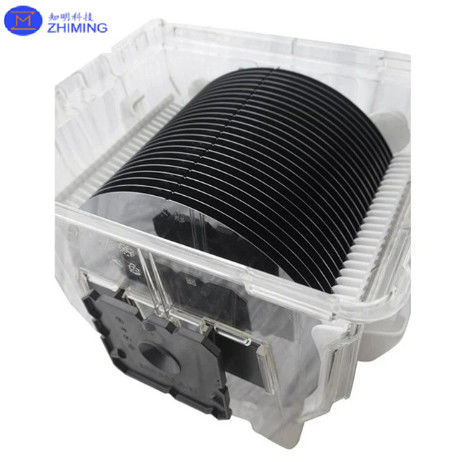

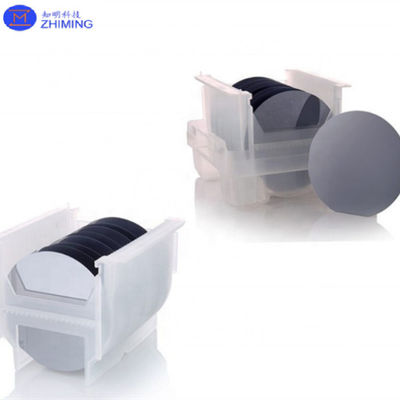

Чтобы избежать загрязнения и физического повреждения, пластинки упаковываются вУльтрачистые PP кассеты, запечатанный вантистатические двойные мешкиподусловия в чистых помещениях класса 100Это гарантирует, что пластинки прибывают в безупречном состоянии, готовые к немедленному использованию.

2.6 Экономически эффективные решения

Наши пластинки имеют конкурентоспособные цены, с количественными скидками, доступными для оптовых заказов, что делает их отличным выбором как для промышленного производства, так и для исследовательских проектов.

2.7 Сертификат соответствия (COC)

Каждая партия содержит сертификат соответствия, подтверждающий спецификации пластинок и соответствие отраслевым стандартам.Эта документация дает клиентам уверенность в качестве и подлинности продукта..

3.Заявления

Многофункциональность и высокая производительность 8-дюймовой кремниевой пластины Prime Grade делают ее подходящей для широкого спектра приложений:

3.1 Производство полупроводников

• Производство микрочипов и IC:
  Кристаллическая ориентация и высокая чистота пластинок идеально подходят для производства интегральных схем, процессоров и чипов памяти, поддерживающих достижения в области вычислений и телекоммуникаций.

• Мощные полупроводниковые устройства:
  Его стабильные электрические свойства и минимальные дефекты делают его надежным выбором для создания биполярных транзисторов с изоляционными воротами (IGBT) и транзисторов с полевым эффектом полупроводников металлического оксида (MOSFET).

3.2 MEMS и датчики

Исключительная плоскость и точные размеры этих пластинок имеют решающее значение для изготовления устройств MEMS, включая акселерометры, гироскопы и датчики давления.

3.3 Фотоника и оптоэлектроника

• Светодиодный свет и лазерные диоды:
  Минимальная шероховатость поверхности пластинок и низкий уровень примесей имеют решающее значение для эффективного излучения света и надежной производительности устройства.
• Компоненты оптического оборудования:
  Они служат субстратом для производства высокоточных линз и зеркал в оптических системах.

3.4 Применение солнечной фотоэлектрической энергии

Благодаря своему превосходному кристаллическому качеству и постоянным электрическим свойствам эти пластины используются для производства высокоэффективных фотоэлектрических элементов.

3.5 Исследования и разработки

Их настраиваемые спецификации и доступность в меньших количествах делают их предпочтительным выбором для научно-исследовательских проектов в университетах, пилотных линиях и инновационных лабораториях.

4.Преимущества 8-дюймового кремниевого валета

4.1 Исключительная чистота и плоскость

Упаковки имеют сверхнизкий уровень загрязнения кислородом (≤18 ppma) и углеродом (≤1 ppma), что обеспечивает повышенную производительность и надежность устройства.и WARP поддерживаются в пределах строгих допустимых допустимых пределов для поддержки критической фотолитографии и тонкопленочных процессов осаждения.

4.2 Улучшение качества поверхности

Поверхностная шероховатость (Ra ≤ 5 Å) оптимизирована для обеспечения бесшовного эпитаксиального роста, повышения урожайности и снижения производственных затрат при производстве больших объемов.

4.3 Глобальное доверие и совместимость

Эти пластинки широко используютсязаводы полупроводников, центры НИОКР и академические учрежденияпо всему миру, благодаря их совместимости со стандартным оборудованием для обработки и международными стандартами качества.

4.4 Многофункциональная настройка

От корректировки сопротивления до окислительного отложения слоя, эти пластины могут быть адаптированы для удовлетворения конкретных требований клиентов, обеспечивая их пригодность для широкого спектра применений.

5.Производственный процесс

ВПроцесс Цохральского (CZ)используется для выращивания больших монокристаллических слитков кремния. Этот передовой метод обеспечивает создание однородной кристаллической решетчатой структуры с минимальными дефектами.Вафли нарезаны на кусочкиКонечный продукт является воплощением высокоточной инженерии, обеспечивающей исключительную производительность в различных приложениях.

6.Приверженность окружающей среде

Наши производственные процессы предназначены для минимизации воздействия на окружающую среду.RoHSЭто обязательство гарантирует, что наши продукты соответствуют как целям производительности, так и устойчивости.

7.Заключение

В8-дюймовый (200 мм) Кремниевый вафли первоклассныйЕго высококачественный монокристаллический кремниевый субстрат, точные габариты,и исключительные свойства поверхности делают его важным компонентом для развития передовых технологий.

Благодаря своей универсальности, надежности и соответствию отраслевым стандартам, эта пластина является надежным выбором для применений, начиная от производства полупроводников и заканчивая R&D прототипированием.Производят ли вы чипы нового поколения, создание устройств MEMS или исследование новых горизонтов в области фотоники, эти пластинки обеспечивают основу для успеха.

Выбирая наши 8-дюймовые кремниевые пластины, вы инвестируете в продукт, который сочетает в себе техническое превосходство, глобальное доверие,и конкурентоспособные цены - поистине непревзойденное сочетание в полупроводниковой промышленности.
