Сапфировые волоконно-оптические кабели Высокопроницаемые однокристаллические Al2O3 волокна для экстремальных условий
Подробная информация о продукте:
| Место происхождения: | китайский |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Ориентировка кристаллов: | Ось C выровнена | Melting Point: | 2072°C |
|---|---|---|---|
| Tensile Strength: | 2200 MPa | Laser Damage Threshold: | 1.3 kJ/cm² @ 3μm wavelength |
| Выделить: | Экстремальные условия Сапфировые оптические кабели,Кабели из оптических волокон из сапфира,Термоустойчивые сапфировые оптические кабели из волокон |
||
Характер продукции
Введение продукта

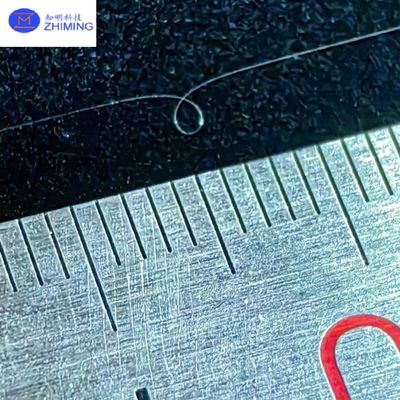

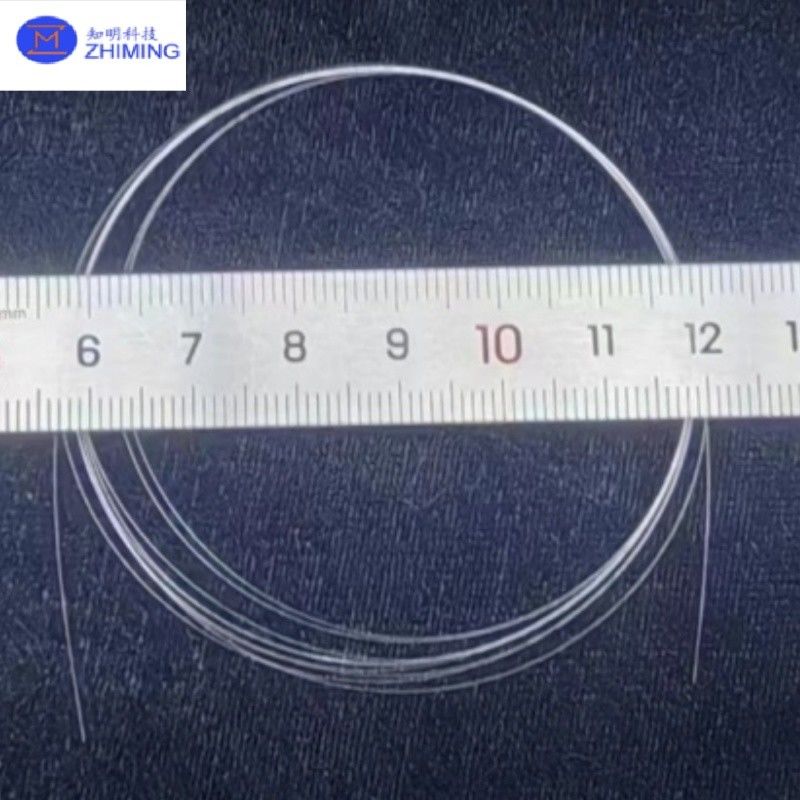

Сапфир, то есть однокристаллический оксид алюминия (Al203), является материалом с высокой механической прочностью, химической коррозионной стойкостью и хорошей теплопроводностью, с температурой плавления до 2072 °C.ZMSH может предоставить сапфировые оптические волокна диаметром 75 ~ 500umКонические оптические волокна могут обеспечить более высокую энергию передачи света без ущерба для гибкости оптического волокна:для оптических волокон диаметром более 100 мм, PTFE рукава или оптические соединители из волокон являются необязательными, а другие типы оптических волокон являются необязательными, такие как AI203-допированные, YAG-допированные и YAG-допированные оптические волокна.
Принцип работы сапфирового оптического волокна
Сапфировые оптические волокна используют свои уникальные свойства материала и оптические механизмы для обеспечения эффективной передачи светового сигнала в экстремальных условиях.
Материалы и изготовление
Сапфир высокой чистоты: плавится при 2072°C, устойчив к коррозии/излучению и выдерживает экстремальные температуры (от -269°C до 1900°C).
Производство LHPG: лазерно-образованные волокна (75 ‰ 500 мкм) с воздушным покрытием для минимальной оптической потери.
Оптический механизм
TIR: Высокий показатель преломления (~1,76) ловит ядро света эффективно (NA до 1,4).
Низкая затухание: 0,5-1,0 дБ/м в ближнем инфракрасном диапазоне для высокомощной лазерной передачи.
Ключевые преимущества
Механическая прочность: 2200 МПа прочность на растяжение, превосходит кремний.
Устойчивость к воздействию окружающей среды: устойчива в вакууме, радиации (100 кГи γ-ray) и воздействию химических веществ.
Спецификации производительности
| Параметр | Спецификация |
|---|---|
| Кристаллическая ориентация | Ось C выровнена |
| Точка плавления | 2072°C |
| Прочность на растяжение | 2200 МПа |
| Порог повреждения лазером | 10,3 кДж/см2 @ 3 мкм длины волны |
| Цифровая диафрагма (NA) | 0.45 (300 мкм волокна, длина 1 м) |
| Ослабление | 00,5-1,0 дБ/м (почти инфракрасный диапазон, 300 мкм волокна) |
| Потеря изгиба | 3% @ φ3cm петля (100μm волокна) |
Заявления
1Ультравысокоскоростное промышленное обнаружение
-
Контроль уровня расплавленных металлов в литейных заводах
-
Диагностика сгорания в реальном времени в реактивных двигателях
2Глубинные оптические системы
-
Коррозионно устойчивые данные для посадочных аппаратов Венеры
-
Трансмиссия сигнала с устойчивостью к радиации в космических кораблях на ядерном двигателе
3. Передовые медицинские решения
-
Высокомощные лазерные хирургические зонды для абляции
-
Мультиспектральные узлы для микроэндоскопов
4Экстремальные научные исследования
-
Диагностика плазмы в термоядерных реакторах
-
Спектральный анализ in situ при сверхвысоком давлении (приложения DAC)
Вопросы и ответы
Вопрос 1: Ключевые преимущества по сравнению с кремниевыми волокнами?
A: Работает непрерывно при 1600 °C в течение 500+ часов (против 400 °C / 1 ч ограничения кремния) с 10x более высокой устойчивостью к излучению, что делает его идеальным для ядерных / космических приложений.
Вопрос 2: Как бороться с ломкостью сапфира?
A: Специализированная технология интерфейса с градиентами:
-
Титановый сплав для снятия напряжения (предотвращает потери микроукладки)
-
Наноуровневая поверхностная полировка (плотность дефекта < 0,1/см2)
