Двусторонний полир EFG для лазерных и оптических систем

Двусторонний полир EFG для лазерных и оптических систем

Резюме

Сапфировые трубки, изготовленные с использованием метода EFG (Edge-defined Film-fed Growth) и полированные на обоих концах, становятся ключевым компонентом в передовых лазерных и оптических системах.Известны своей исключительной долговечностью, оптической прозрачности и устойчивости к экстремальным условиям, сапфировые трубки EFG становятся предпочтительным выбором для инженеров и дизайнеров, нуждающихся в высокопроизводительных прозрачных материалах.Эти трубы предлагают уникальное сочетание механической твердости, тепловой стабильности и широкого спектра прозрачности, что делает их идеальными для применения от высокомощных лазеров до камер обработки полупроводников.мы исследуем определяющие черты, преимущества и реальные применения двойной полированной EFG сапфировой трубки.

Свойства сапфировой трубы

Сапфир (однокристаллический оксид алюминия, Al2O3) является одним из самых твердых и химически стабильных материалов, доступных для оптических компонентов.При изготовлении в трубку с использованием метода EFG, а затем двойной полировки, он приобретает набор свойств, особенно подходящих для высокоточных промышленных и научных применений.


1. Исключительная твердость

Сапфир занимает 9-е место по шкале твердости Моха, уступая только бриллианту.Такая высокая твердость гарантирует, что сапфировые трубы не будут царапаться и сохранят целостность поверхности даже при механическом износе..


2Высокая оптическая прозрачность

Сапфировые трубки EFG обеспечивают отличную проницаемость в широком спектре от глубокого ультрафиолета (около 150 нм) до среднего инфракрасного (до 5,5 мкм).Эта широкая прозрачность делает их подходящими для различных оптических и лазерных приложений.


3Устойчивость к высоким температурам

Сапфир может выдерживать температуру до 2000 ° C в вакуумной среде, что делает его одним из лучших материалов для высокотемпературных лазерных и оптических систем.


4Отличная химическая устойчивость

Сапфир химически инертен и устойчив к коррозии от большинства кислот, щелочей и растворителей, включая гидрофторуновую кислоту и плазменную среду.Вот почему он является лучшим выбором в производстве полупроводников..


5Высокая теплопроводность

По сравнению с большинством оптических стекол, сапфир обладает лучшей теплопроводностью, обеспечивая эффективное рассеивание тепла в высокопроизводительных системах.


6. Оптический поверхностный полир (двухсторонний)

Двусторонний полир повышает прозрачность и плоскость, уменьшает рассеивание и позволяет точно интегрироваться с уплотнительными или склеивающими системами.Он также улучшает порог повреждения, вызванного лазером (LIDT) для высокомощной оптики.


Применение сапфировых труб

Уникальное сочетание оптических и механических свойств дает сапфировым трубкам преимущество в различных отраслях промышленности.

1. Лазерные системы


EFG сапфировые трубки используются в системах доставки лазерного луча, особенно для высокомощных лазеров, таких как волоконные лазеры, лазеры СО2 и твердотельные лазеры.Их прозрачность и устойчивость к повреждениям позволяют стабильно и точно передавать луч в суровых условиях эксплуатации.

• Защитные окна: в системах лазерной сварки или резки сапфировые трубки могут служить защитными рукавами для линз и датчиков.

• Каналы охлаждения: в диодных лазерных системах они могут служить прозрачными проводами для потока охлаждающей жидкости, сочетая оптический мониторинг с тепловым регулированием.


2Оптические приборы


Сапфировые трубки часто используются в высокоточных оптических установках, требующих долгосрочной стабильности и четкости при стрессе окружающей среды.

• Спектроскопия и датчики: Эти трубки идеально подходят для спектрометров Рамана или систем обнаружения флуоресценции, где необходима высокая оптическая ясность.

• Оптические волокна и световые проводники: полированные сапфировые трубки могут служить световыми трубами в оптических волокнах или как рукава для оптических соединителей.


3Полупроводниковое оборудование


В полупроводниковой промышленности требуются материалы, устойчивые к реакционным газам и высоким температурам.

• Комнаты реакторов CVD/MOCVD: как часть плазменных компонентов, они сопротивляются гравировке и генерации частиц.

• Окна наблюдения: сапфировые трубки EFG служат прозрачными очками для визуального наблюдения внутри вакуумных камер.


4Медицинские и биологические науки


В биологических науках биосовместимость и оптические свойства сапфира делают его подходящим для специализированных устройств:

• Клетки потока в HPLC: сапфировые трубки используются в высоко давленной жидкой хроматографии, где химическая устойчивость и прозрачность имеют решающее значение.

• Эндоскопические приборы: их стойкость к царапинам и четкость позволяют получать изображения высокой четкости в медицинской диагностике.


5Аэрокосмическая и оборонная промышленность


Сапфировые трубки используются в суровых аэрокосмических условиях, таких как:

• Ракетные оптические купола: из-за их прочности и теплостойкости.

• Защита датчиков: для защиты оптических датчиков от песка, ветра и теплового удара.




Реальные фотографии продукта и понимание производства

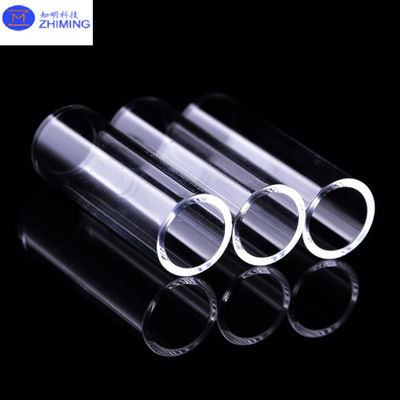

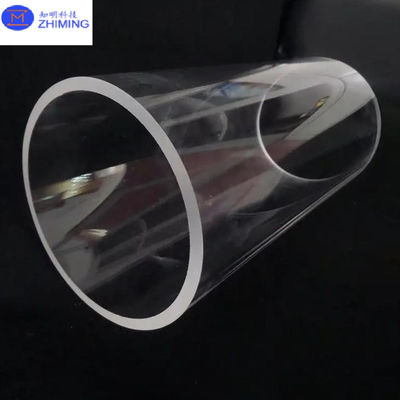

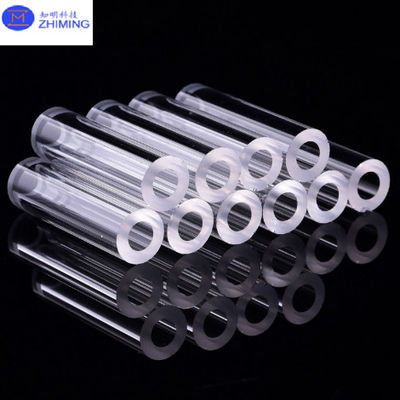

На изображении выше вы можете увидеть серию высокочистых сапфировых труб EFG, которые были отполированы по оптическим стандартам на обоих концах.



Пробирки показывают:


• Совершенная цилиндрическая симметрия: обеспечивает последовательное распространение луча и механическое соответствие.

• Единый внутренний и внешний диаметры: позволяет точное выравнивание в оптических сборках или сосудах под давлением.

• Кристальная прозрачность: подчеркивает качество сырья и технику полировки.


Опции настройки:


• Внешний диаметр: обычно от 3 до 100 мм.

• Толщина стенки: от 0,5 мм до 10 мм.

• Длина: до 300 мм или более по запросу.

• Ориентация: случайная или специфицированная (ось C, ось A и т.д.) для применений, чувствительных к двустороннему преломлению.


Уровень полировки:


• До Ra ≤ 0,3 мкм поверхностной шероховатости.

• Оптический полир на обеих сторонах обеспечивает минимальное рассеивание света.



Почему выбирать двойные полированные сапфировые трубки EFG?


Метод EFG позволяет напрямую выращивать полые трубы, исключая отходы и обеспечивая более строгий контроль над размерами.Этот подход к изготовлению гарантирует высокопроизводительные детали с:

• Эффективность затрат для массового производства.


• Повторяемость для последовательной интеграции системы.


• Долголетие даже в самых сложных условиях.



По сравнению с традиционными стеклянными или кварцевыми трубками,сапфир не только превосходит по прочности и долговечности, но также обладает превосходными оптическими и тепловыми свойствами, которые оправдывают его использование в критически важных приложениях.



Заключение

EFG сапфировые трубки с двойной стороной полировки представляют собой вершину материаловой инженерии для современных лазеров и оптических приложений.тепловое сопротивлениеИ химическая стабильность делает их незаменимыми в отраслях, где точность, производительность и долговечность имеют первостепенное значение.строительство чувствительных научных инструментов, или инженерные компоненты для аэрокосмической среды, сапфировые трубки являются надежным и перспективным выбором.

Для индивидуальных размеров, вариантов покрытия и оптовых цен, не стесняйтесь связаться с нашей технической командой продаж.


Вопросы и ответы

Вопрос: Что такое сапфировая трубка и для чего она используется?


А:Сапфировая трубка - это цилиндрический компонент, изготовленный из синтетического сапфира (однокристаллического оксида алюминия, Al2O3), известный своей исключительной твердостью, высокой оптической прозрачностью,и устойчивость к теплу и химическим веществамСапфировые трубки обычно используются в лазерных системах, оптических инструментах, оборудовании для обработки полупроводников и медицинских устройствах.а также их долговечность в экстремальных условиях, что делает их идеальными для высокоточных и напряженных приложений.
