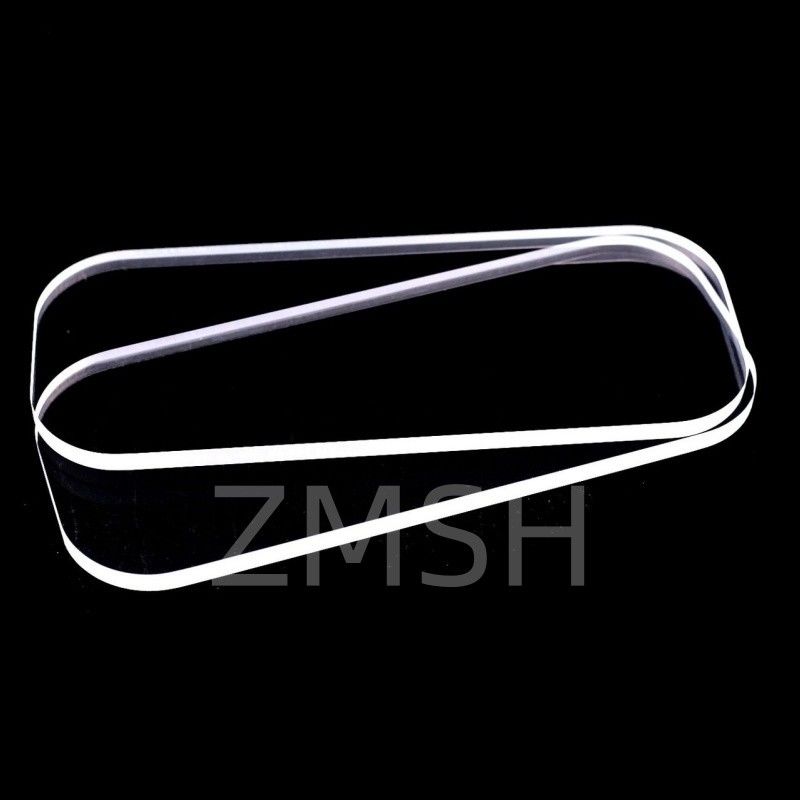

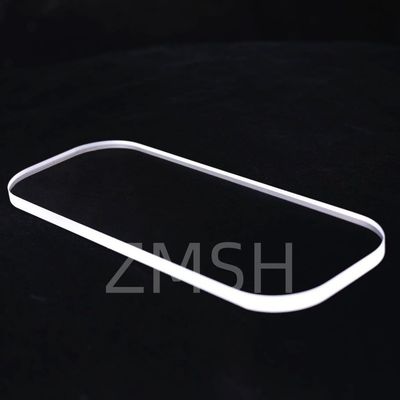

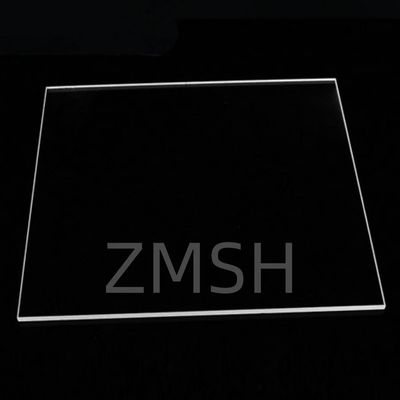

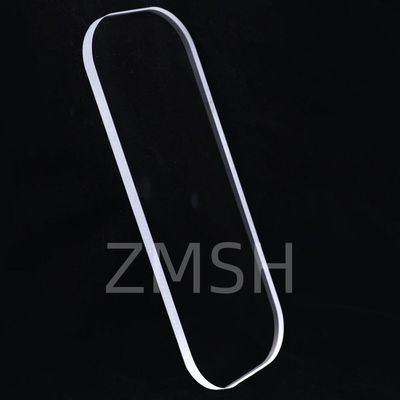

Кварцевое стеклянное окно с ультрафиолетовым расплавленным силиконовым оптическим витрином

Кварцевое стеклянное окно. УФ-сплавленный силиконовый оптический визор.

Обзор

Кварцевые стеклянные окна, также известные как расплавленные окна из кремния или кварцевые оптические окна, представляют собой высокоточные плоские компоненты, изготовленные из высокочистого диоксида кремния (SiO2).промышленный, и научных применений из-за их выдающейся тепловой устойчивости, высокой УФ-IR передачи, низкой тепловой экспансии и отличной химической устойчивости.

Кварцевые окна доступны в различных классах, таких как JGS1, JGS2 и JGS3 в Китае, в зависимости от требуемой УФ / VIS / IR передачи, внутренних дефектов и чистоты.Эти окна часто используются в качестве витрины, защитные покрытия или оптические средства передачи в условиях высокого спроса, таких как вакуумные камеры, лазерные системы и аналитические приборы.

Принцип производства

Процесс изготовления кварцевых стеклянных окон включает в себя в основном следующие этапы:

1. Подготовка сырья
   Силикат высокой чистоты (часто > 99,99%) получают, как правило, в виде натурального порошка кварца или синтетически полученного газа кремниевого тетрахлорида (SiCl4).

2. Процесс плавления
   Сырье расплавляется одним из следующих методов:

   • Фузионный огонь(для синтетического кварца): метод химического отложения пара (CVD), при котором соединения кремния окисляются в огне и откладываются в виде SiO2.

   • Электрическое синтез(для природного кварца): природный кварцевый песок расплавляется в электрической печи высокой температуры.

3. Пустая форма
   Сплавленный кварц формируется в блоки или пластины, а затем обжигается, чтобы устранить внутреннее напряжение.

4. Резание и измельчение
   Стеклянные кусочки разрезаются в определенные формы и размеры с помощью бриллиантовых пил или инструментов с ЧПУ.

5. Полировка
   Поверхности оптического класса достигаются с помощью двусторонней полировки или точного лапирования для достижения высокой плоскости поверхности, параллелизма и низкой шероховатости поверхности.

6. Уборка и осмотр
   Окончательная очистка проводится с использованием ультразвуковых или химических ванн, после чего проводится визуальная и спектроскопическая проверка для соответствия спецификациям передачи и косметике.

Заявления

Кварцевые стеклянные окна незаменимы во многих высокопроизводительных приложениях:

• Лазерные системы
  Используется в качестве выходных соединителей или защитных окон из-за высокого порога повреждения и тепловой устойчивости.

• Обработка полупроводников
  Используются в качестве приборов для визуализации в плазменной гравировке, имплантации ионов и камерах СВД из-за их отличной устойчивости к химической коррозии и тепловому удару.

• Ультрафиолетовая стерилизация и дезинфекция
  Кварцевые окна прозрачны для ультрафиолетового света, что делает их идеальными крышками для ультрафиолетовых ламп в системах стерилизации.

• Научные приборы
  Используется в спектроскопии, телескопах и фотоническом оборудовании, где необходима высокая оптическая четкость и низкая абсорбция.

• Аэрокосмическая промышленность и оборона
  Обеспечивает устойчивость к радиации и стабильность в суровых условиях окружающей среды.

• Медицинские и аналитические устройства
  Защищать чувствительную оптику в системах визуализации и потоковых ячейках для анализа УФ/ВИС.

Частые вопросы

Вопрос 1: В чем разница между кварцевым стеклом JGS1, JGS2 и JGS3?
А:

• JGS1: Ультрафиолетовый расплавленный кремний с высокой проницаемостью от 185 до 2500 нм; подходит для УФ-оптики.

• JGS2: Стандартный оптический кварц для 220 ∼ 2500 нм; обычно используется в общей оптике.

• JGS3Инфракрасный кварц с передачей преимущественно в видимом и ближнем инфракрасном диапазоне; ограниченный ультрафиолетовый ответ.

Вопрос 2: Могут ли кварцевые окна выдерживать высокие температуры?
А:Да, расплавленный кварц может работать непрерывно до 1100°С и выдерживать кратковременное воздействие, что делает его идеальным для высокотемпературных условий.

Вопрос 3: Подходят ли кварцевые окна для вакуумных применений?
А:Кварц имеет очень низкий выброс газов и сохраняет структурную целостность при вакууме и тепловых циклах, что делает его идеальным для UHV (ультравысокий вакуум) витрины.

Q4: Какая поверхность доступна?
А:Окна обычно полируются до шероховатости поверхности <10 Å RMS. Плоскость может достигать λ/10 или лучше по запросу.

Вопрос 5: Как кварцевые окна сравниваются с другими стеклянными материалами, такими как боросиликат?
А:Кварцевое стекло превосходит боросиликат в ультрафиолетовой передаче, тепловой устойчивости и химической долговечности, но дороже из-за его высокой чистоты и сложности обработки.

Q6: Можно ли настроить кварцевые окна?
А:Да. Они могут быть настроены с точки зрения размера, толщины, покрытия (AR, HR и т. д.) и формы (круглый, квадратный, эллиптический), в зависимости от конкретных требований к применению.
