Специальные неравномерно-образные кварцевые оптические окна с точностью расплавленного кремния
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
| Номер модели: | Оптические окна |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | 10 USD |
| Упаковывая детали: | картоны на заказ |
| Время доставки: | 2-3 недели |
| Условия оплаты: | T/T |
| Поставка способности: | случаем |
|
Подробная информация |
|||
| Материал: | Сплавленный кремний (JGS1, JGS2) | Сформируйте типы: | Эллиптические, многоугольные, дугообразные, ступенчатые, вырезанные |
|---|---|---|---|
| Толерантность размеров: | ± 0,05 мм или лучше (настраивается) | Диапазон толщины: | 0,5 мм – 10 мм (настраиваемый) |
| Грубость поверхности: | < 10 Å RMS ((настраиваемая) | Плоскость поверхности: | λ/10 @ 632,8 нм ((настраиваемый) |
| Выделить: | Нерегулярные кварцевые оптические окна,Оптические кварцевые окна с неправильной формой |
||
Характер продукции

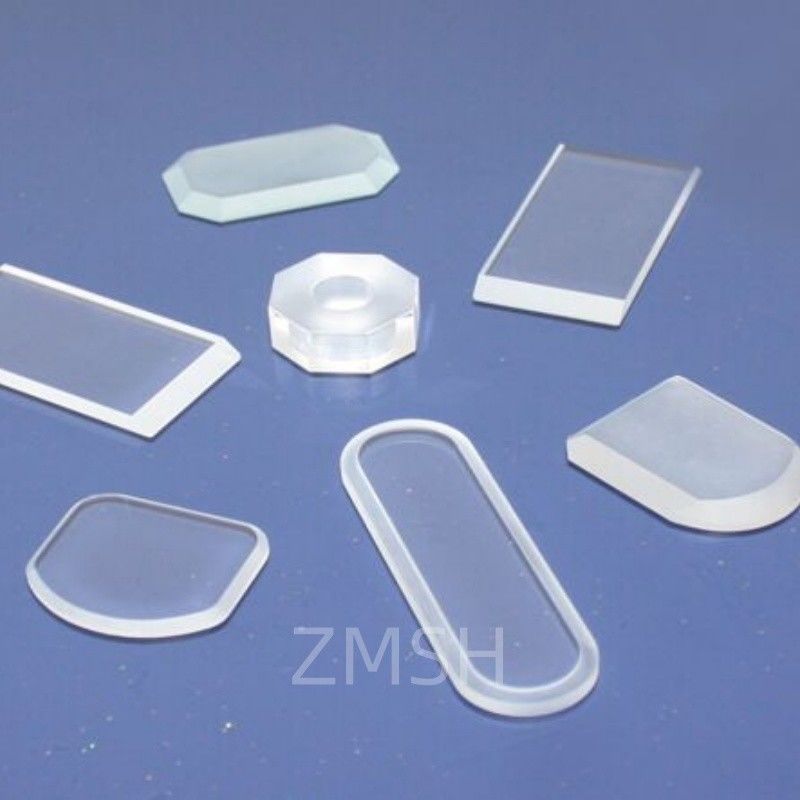

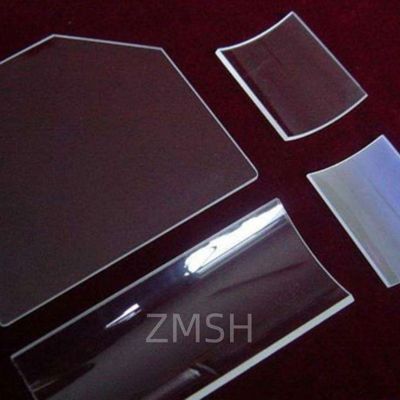

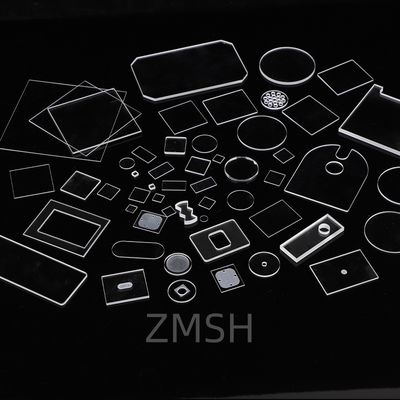

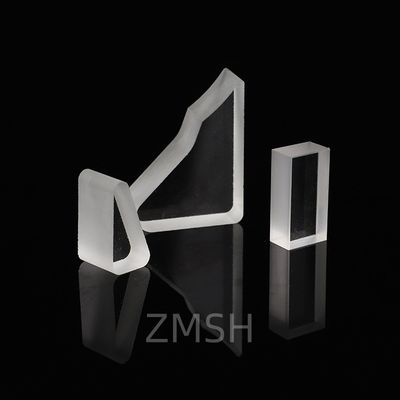

Нестандартные кварцевые оптические окна произвольной формы, прецизионные смотровые окна из плавленого кварца
Обзор кварцевых оптических окон
Окна из кварцевого стекла произвольной формы представляют собой оптические компоненты, изготавливаемые по индивидуальному заказу из высокочистого плавленого кварца. В отличие от стандартных круглых или квадратных оконных пластин, эти специализированные окна имеют нестандартные формы, такие как эллиптические, многоугольные, с дугообразными краями, ступенчатые или с вырезами. Они разработаны для систем, требующих оптической передачи через нестандартные механические интерфейсы или корпуса, обеспечивая высокую прозрачность в УФ-ИК диапазоне, термостойкость и химическую стойкость.
Эти окна необходимы в передовых оптических приборах, аэрокосмических сборках, медико-биологических устройствах визуализации и лазерных платформах, где требования к механической конструкции выходят за рамки простых плоских оптических элементов. Обладая превосходной плоскостностью поверхности, низкой двулучепреломлением и жесткими допусками по размерам, нестандартные кварцевые окна обеспечивают как функциональную точность, так и долгосрочную надежность в суровых условиях.
Принцип производства кварцевых оптических окон
Производство кварцевых стекол произвольной формы включает в себя следующие основные процессы:
-
Выбор материала
Блоки из плавленого кварца (часто JGS1 или эквивалент) выбираются в зависимости от требований к УФ-видимому-ИК диапазону и спецификаций чистоты. Синтетический кварц может использоваться для нужд глубокого УФ. -
CNC резка и формовка водоструйным методом
Передовые станки с ЧПУ или абразивные водоструйные инструменты придают заготовкам сложную форму. Это позволяет производить асимметричные контуры, внутренние вырезы или скошенные конструкции без ущерба для целостности материала. -
Шлифовка кромок и сглаживание поверхности
После формовки стекло подвергается тонкой шлифовке для обработки краев, повышения безопасности и подготовки к оптической полировке. -
Прецизионная полировка
Методы оптической полировки применяются для достижения плоскостности поверхности λ/10 или лучше, а также для минимизации рассеяния или поглощения. В зависимости от спецификации может использоваться как односторонняя, так и двусторонняя полировка. -
Очистка и контроль качества
Каждая деталь подвергается ультразвуковой очистке, проверяется с помощью интерферометров и микроскопов, а также измеряется на предмет однородности толщины и угловой точности.
Типичные характеристики кварцевых оптических окон
| Параметр | Диапазон значений |
|---|---|
| Материал | Плавленый кварц (JGS1, JGS2, УФ-класс) |
| Типы форм | Эллиптические, многоугольные, дуговые, ступенчатые, с вырезами |
| Допуск по размеру | ±0,05 мм или лучше (настраивается) |
| Диапазон толщин | 0,5 мм – 10 мм (настраивается) |
| Шероховатость поверхности | <10 Å RMS (настраивается) |
| Плоскостность поверхности | λ/10 @ 632,8 нм (настраивается) |
| Параллельность | <30 угловых секунд (настраивается) |
| Диапазон пропускания | 185–2500 нм |
| Варианты покрытия | AR, HR, диэлектрическое, DLC |
Применение кварцевых оптических окон
-
Пользовательские лазерные системы
Бесшовно интегрируется в лазерные корпуса с нестандартными портами или формами излучения. -
Спектроскопическое и визуализирующее оборудование
Защищает чувствительную оптику в медицинских сканерах и промышленных анализаторах. -
Аэрокосмос и спутники
Используются в качестве защитных крышек для камер, датчиков или фотодетекторов в компактных модулях. -
Научные исследования
Обеспечивает оптический доступ в специализированных экспериментальных камерах или криостатах. -
Полупроводниковое оборудование
Предлагает смотровые окна и изоляционные окна в высокоточных инструментах для нанесения рисунка и осаждения.
FAQ кварцевых оптических окон
Вопрос 1: Могут ли неправильные формы влиять на оптические характеристики?
Ответ: Нет, если изготовлено правильно. Форма окна не изменяет его пропускание, если соблюдены спецификации оптической поверхности.
Вопрос 2: Совместимы ли эти окна с покрытиями?
Ответ: Да. Покрытия AR, HR и диэлектрические покрытия могут наноситься на неправильные формы с использованием маскирования или роботизированных процессов.
Вопрос 3: Каков наименьший размер элемента, который вы можете обработать?
Ответ: Элементы размером всего 0,2 мм (например, отверстия, вырезы) могут быть достигнуты в зависимости от толщины и материала.
Вопрос 4: Предлагаете ли вы настройку на основе CAD?
Ответ: Безусловно. Мы можем работать с файлами DXF, STEP или SolidWorks для создания точных пользовательских форм.
Вопрос 5: Могут ли они выдерживать вакуум или высокую температуру?
Ответ: Да. Плавленый кварц очень стабилен в условиях UHV и может выдерживать температуры выше 1000°C.
