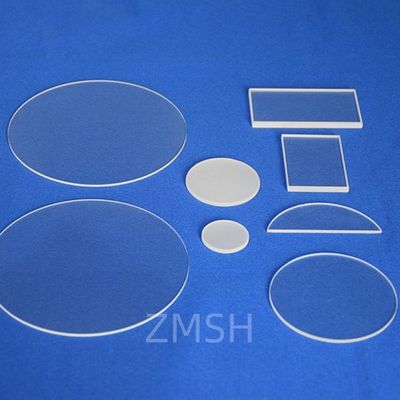

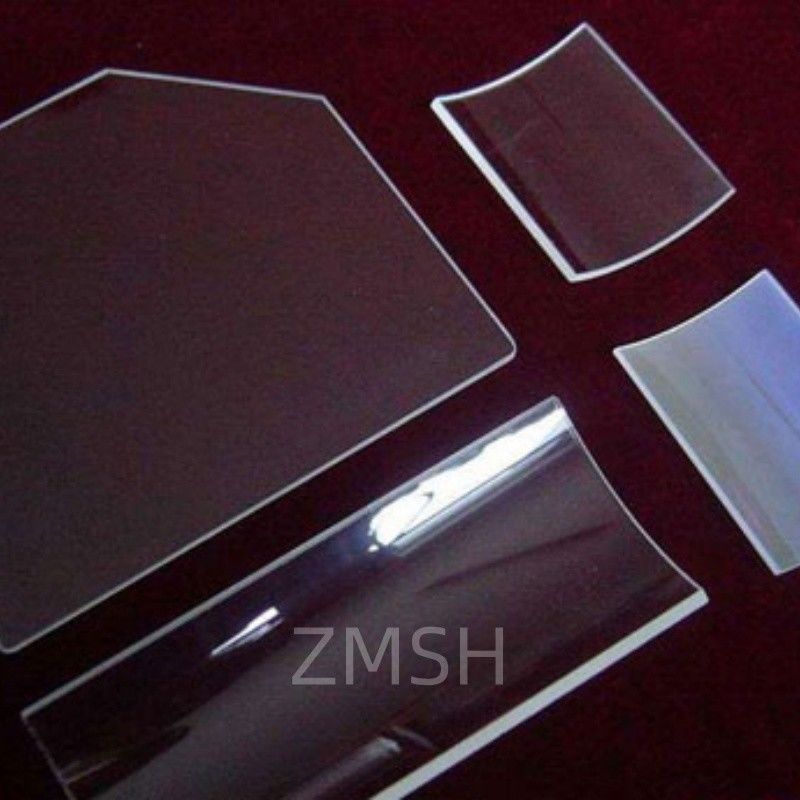

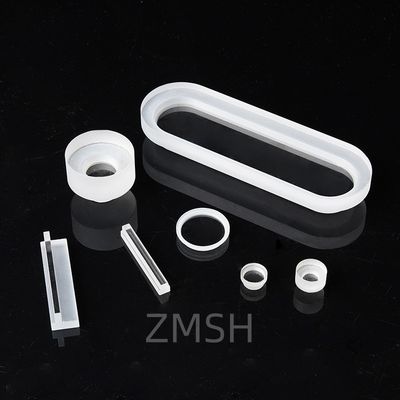

Кварцевые стеклянные окна, сделанные с помощью станков с ЧПУ, неравномерные пластинки расплавленного кремния для оптических и лазерных систем
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
| Номер модели: | Настроить |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | customize |
| Упаковывая детали: | картоны на заказ |
| Время доставки: | 2-3 недели |
| Условия оплаты: | T/T |
| Поставка способности: | случаем |
|
Подробная информация |
|||
| Материал: | Кварцевое стекло (JGS1, JGS2, УФ-качества) | Сформируйте типы: | Эллиптические, многоугольные, дугообразные, ступенчатые, вырезанные |
|---|---|---|---|
| Толерантность размеров: | ± 0,05 мм или лучше (настраивается) | Диапазон толщины: | 0,5 мм – 10 мм (настраиваемый) |
| Грубость поверхности: | < 10 Å RMS ((настраиваемая) | Плоскость поверхности: | λ/10 @ 632,8 нм ((настраиваемый) |
| Выделить: | Неравномерные пластинки расплавленного кремния,Оптические кварцевые стеклянные окна,Кварцевые стеклянные окна |
||
Характер продукции
Кварцевые стеклянные окна, сделанные с помощью станков с ЧПУ, нерегулярные пластинки расплавленного кремния для оптических и лазерных систем
Обзор
Специализированные оптические окна из расплавленного кремния в нерегулярных форматах предназначены для удовлетворения специализированных механических и оптических требований.Эти нестандартные формы, начиная от дуг и овалов и заканчивая сложными узорами с проходными отверстиями, широко используются в устройствах, где гибкость интеграции, оптическая прозрачность и экстремальное сопротивление окружающей среде являются критическими.
Изготовленные из высококачественного синтетического кварцевого стекла, эти окна обеспечивают исключительную устойчивость к тепловому удару, ультрафиолетовой деградации и химической коррозии.Их способность передавать свет через широкий спектр при сохранении точности измерений делает их идеальным выбором для инженеров и дизайнеров, создающих оптические сборы.
Технология производства
В отличие от стандартной оптики, окна нерегулярной формы требуют длительного производства:
-
Интерпретация 3D-дизайна
Проектируемые файлы клиента анализируются на предмет оптической и конструктивной целесообразности. -
Точная обработка
Высокоскоростные маршрутизаторы с ЧПУ или ультратонкие резаки для струи воды используются для резки основной формы, включая внутренние радиусы, слоты и отверстия. -
Окончание краев и дебарбирование
Лазерное очищение или механическое шлифование устраняют микро-трещины и подготавливают поверхность для безопасной обработки и сцепления покрытия. -
Оптическая отделка
Специализированные полирующие подушки и формулы для отщепления используются для поддержания единообразия на нерегулярных поверхностях при одновременном минимизации волнистости и напряжения. -
Проверка и упаковка
Измерители измерений, оптические интерферометры и спектрометры UV-VIS обеспечивают соответствие высоким спецификациям.
Общие технические параметры
| Атрибут | Спецификация |
|---|---|
| Спектр передачи | 190 ≈ 2700 нм |
| Доступные формы | Сегмент дуги, полумесяц, сщелистый, конический |
| Максимальные размеры | До 300 мм (настраивается) |
| Толерантность толщины | ± 0,03 мм типично |
| Качество поверхности | 10-5 скретч-диг (стандарт MIL-PRF) |
| Тип "Чамфер" | Стандарт C0.2·C0.5; другие необязательные |
Заявления
-
Аналитическое и лабораторное оборудование
Поддерживает оптические пути в нерегулярных держателях для инструментов Рамана или FTIR. -
Медицинская визуализация
Работает как окно для носимых или имплантируемых диагностических модулей. -
Прототипы фотоники
Используется в экспериментальных установках, требующих компактных и непрямых диафрагм. -
Лазерные диоды и волоконные соединители
Предоставляет формованные выходные окна для оптимизации выравнивания лучей и удобства корпуса. -
Технология вакуума
Функции как оптобезопасные порты в асимметричных или изогнутых вакуумных корпусах.
Частые вопросы
Вопрос 1: Какие материалы доступны помимо кварца?
О: Хотя расплавленный кремний наиболее распространен, для определенных форм или бюджетов можно предложить боросиликат или сапфир.
Вопрос 2: Могу ли я получить антиотражательные покрытия на изогнутых поверхностях?
О: Да. Конформические AR-покрытия доступны с использованием многоосевых систем осаждения.
Вопрос 3: Доступны ли эти продукты в небольших объемах?
О: Мы поддерживаем как прототип, так и массовое производство.
Q4: Каково время поставки нерегулярных деталей?
О: Обычно 2−4 недели в зависимости от сложности, отделки и требований к покрытию.
Q5: Как я представляю индивидуальный дизайн?
Ответ: Просто присылайте свои технические чертежи (в формате 2D или 3D) и заявки.
