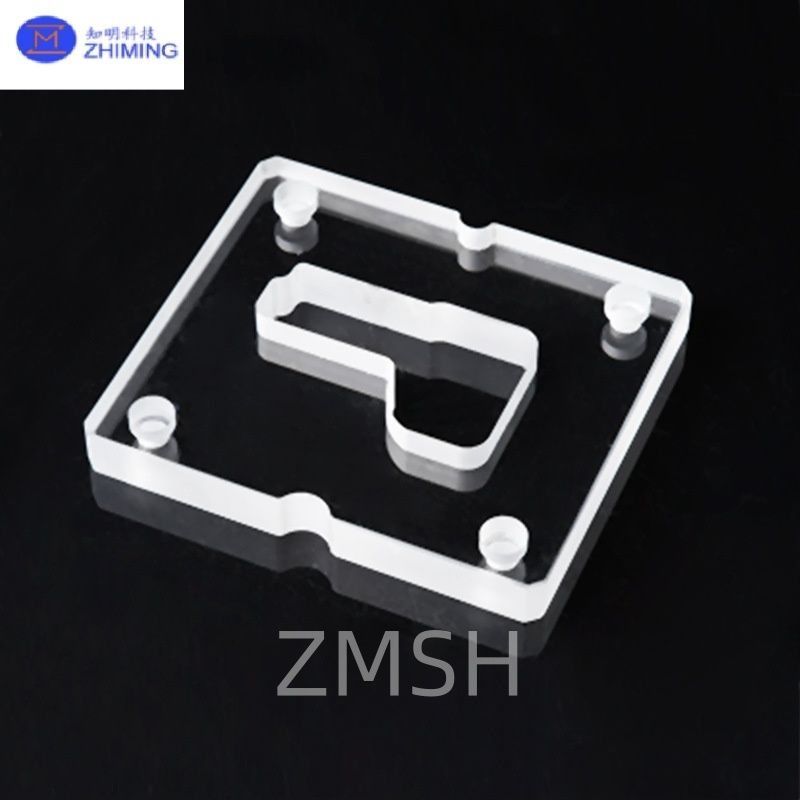

Кварцевые пластины сложной формы с отверстиями для оптических применений

ВведениеКварцевые пластинки с расплавленной формой

Кварцевые отверстия - это высокоточные оптические или структурные компоненты, изготовленные из сверхчистых кварцевых материалов.Эти специально сделанные пластины имеют одно или несколько отверстий, пробуренных через подложку, и используются в приложениях, требующих высокой теплостойкости, химическая долговечность и точное прохождение света или жидкости.

Доступно в:JGS1,JGS2, иJGS3Эти кварцевые пластины поддерживают широкий спектр фотонических, электронных и биомедицинских систем.

Качество материалаизКварцевые пластинки с расплавленной формой

• JGS1 (ультрафиолетовый расплавленный кремний):

Отличная передача от 185 до 2500 нм, идеально подходит для УФ-лазеров и литографии.

• JGS2 (оптический расплавленный кремний):

Подходит для применения в видимом и ближнем инфракрасном диапазоне (260-2500 нм) с высокой оптической однородностью.

• JGS3 (инфракрасное кварцевое стекло):

Оптимизирован для инфракрасных длин волн (> 300 нм), менее прозрачен в глубоком УФ диапазоне, подходит для тепловой оптики и промышленного использования.

Производственный процессизКварцевые пластинки с расплавленной формой

Выбор материала и резка
Высокочистые кварцевые порошки разрезаются в индивидуальные формы с помощью CNC, водяного струя или лазерной резки на основе чертежных спецификаций.

Кварц с отверстиямиБурение
Точные кварцевые отверстия обрабатываются с помощью ультразвука, лазера CO2 или механического бурения, в зависимости от толерантности и применения.

Полировка и отделка
Кварцевые оптические поверхности могут быть односторонне или двусторонне полированы, с возможностями для матовых краев, винтовки или химической полировки.

Уборка и упаковка
Для окончательного осмотра и упаковки класса-100 используются сверхчистые помещения для обеспечения совместимости с использованием в чистых помещениях.

ЗаявленияизКварцевые пластинки с расплавленной формой

Сверленное расплавленное кварцевое стекло широко используется в отраслях промышленности, требующих высокой тепловой устойчивости, химической устойчивости и оптической прозрачности.Кварцевое стекло становится функциональным компонентом различных высокотехнологичных систем.

1Промышленность полупроводников

• Стержни для пластин и душевые головки с газораспределительными отверстиями
• Компоненты кварца в системах гравировки, осаждения и фотолитографии

2Микрофлюидика и биологические науки

• микрофлюидные чипы с каналами жидкости или отверстиями входа/выхода
• Порты для отбора проб и системы впрыска в аналитическом кварцевом оборудовании

3Оптика и фотоника

• Оптические кварцевые маски и диафрагмы
• Лазерные окна и конструкции выравнивания лучей

4Научные исследования

• Реакционные элементы или емкости для образцов
• Части из кварца при высокотемпературных или коррозионных испытаниях

5Химическое и фармацевтическое оборудование

• Проточные реакторы и системы отбора проб
• Кварцевые элементы для ультрафиолетовой или инфракрасной спектрометрии с точками доступа жидкости

Сверленное кварцевое стекло сочетает в себе механическую прочность с точной структурой, что делает его важным материалом в современных инженерных и лабораторных приложениях.

ПараметризКварцевые пластинки с расплавленной формой

Частые вопросыизКварцевые пластинки с расплавленной формой

Q1: Можно ли полностью настроить размер и положение отверстия?
А1:Да. Мы поддерживаем настройки диаметров кварцевых отверстий (например, 0,1 ‰ 20 мм) и позиций в соответствии с чертежами CAD.

Вопрос 2: В чем разница между JGS1 и JGS2 для оптическойкварциспользование?
А2:JGS1 передает глубокий ультрафиолетовый свет и имеет более высокую чистоту, в то время как JGS2 предлагает экономически эффективную производительность для видимого / NIR использования.

Вопрос 3: Эти пластины устойчивы к химическим веществам?
А3:Все сорта кварца обладают высокой устойчивостью к большинству кислот и растворителей, за исключением фторводородной кислоты (ФГ).

Q4: Можно ли вставить несколько отверстий или форм в одну пластину?
А4:Поддерживаются много отверстий и сложные внешние геометрии (овалы, отверстия, квадратные разрезы).
