Обзор

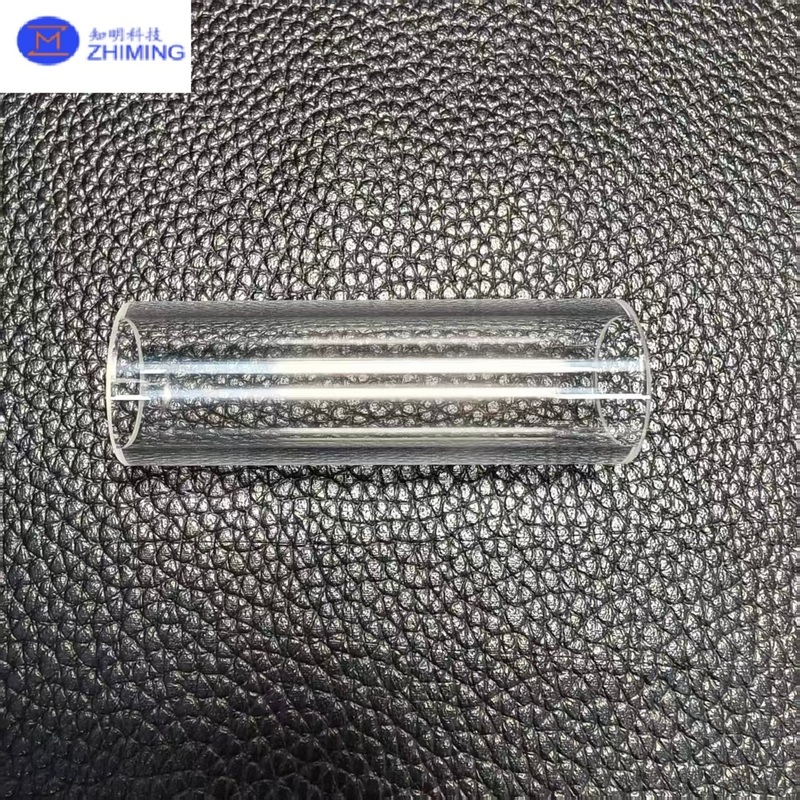

Полированные сапфировые трубки - это детали, изготовленные изоднокристаллический оксид алюминия (Al2O3, 99,99%), известные своимиисключительная твердость, химическая инертность и оптическая прозрачностьПосле высокотемпературного роста кристаллов (обычноМетод KY или EFG), трубки тщательноизмельченные и полированныеДля достижения зеркальных внутренних и внешних поверхностей.оптические характеристикииточность измерений, что делает полированные сапфировые трубки идеальными для требовательных оптических, механических и электронных приложений.

Характеристики материала

Сапфир (Al2O3 однокристаллический)Второе место после алмаза по твердости (Mohs 9), предлагая выдающиесястойкость к износу, высокая сжимательная прочность, иТермостабильность до 2000°C в инертной средеМатериал экспонатовширокая оптическая передачаиз ультрафиолетового (УФ) через видимый до инфракрасного (ИФ) спектра (190 нм 5 мкм), а такжеотличные диэлектрические свойстваинизкое тепловое расширение, обеспечивая долгосрочную надежность в суровых условиях.

Производственный процесс

1. Кристальный рост:Высокочистое алюминиевое вещество расплавляется и выращивается в однокристаллический сапфировый шар с использованиемKY (Kyropoulos)илиЕФГ (Эдж-дефинированный рост на основе пленки)техники.

2. Резание и формирование:Кристалл нарезают и формируют в трубки с помощью алмазных инструментов.

3. Смельчение и лапирование:Точная шлифовка обеспечивает точную толщину стенки и равномерную геометрию.

4. Полировка:Многоступенчатая химико-механическая полировка производитвысокая оптическая прозрачность и низкая шероховатость поверхности (Ra < 10 нм).

5. Проверка и очистка:Каждая трубка проходит измерение и оптическую проверку, чтобы соответствовать стандартам полупроводников или оптического класса.

Заявления

• Оптические системы:Как защитные рукава для оптических волокон, лазерных сборов и спектроскопических ячеек.

• Полупроводниковые и вакуумные системы:Для плазменных камер, обработки пластин и витрины в условиях высокого вакуума или коррозионной среды.

• Приборы для высокотемпературных испытаний:Используются в качестве прозрачных окон или изоляторов в печах, реакторах или системах термоизоляции.

• Медицинское и аналитическое оборудование:В датчиках, капиллярах и высокочистых путях потока, где химическая устойчивость и стерилизация необходимы.

• Аэрокосмическая промышленность и оборона:Как высокопрочные оптические корпуса или защитные корпуса, подверженные экстремальным напряжениям и температуре.

Преимущества

• Сверхгладкие полированные поверхности минимизируют рассеивание света и загрязнение.

• Исключительная химическая и коррозионная устойчивость, совместимая с большинством кислот и щелочей.

• Высокая оптическая передача в широком диапазоне длин волн.

• Отличная механическая прочность и стабильность измерений при высоких температурах.

• Долгий срок службы в сложных механических, оптических или химических условиях.

Типичные спецификации

Частые вопросы

Вопрос 1: В чем разница между полированными и неочищенными сапфировыми трубками?
A1: Полированные сапфировые трубки имеют оптически гладкую поверхность для передачи света и уменьшения рассеяния, в то время как неочищенные трубки матовые и используются в основном для механических или изоляционных целей.

Q2: Могут ли сапфировые трубки быть настроены?
A2: Да, размеры, отделка поверхности, кристаллическая ориентация и форма конца (плоская, закрученная, купольная) могут быть адаптированы к конкретным требованиям проекта.

Вопрос 3: Устойчивы ли сапфировые трубки к тепловым ударам?
Ответ: Да, сапфир отличается превосходной теплостойкостью по сравнению со стеклом или кварцем, что делает его подходящим для быстрых колебаний температуры.

Вопрос 4: Как сапфир сравнивается с кварцем?
A4: Сапфир значительно жестче, более устойчив к царапинам и может работать при более высоких температурах, чем кварц, хотя и дороже.
