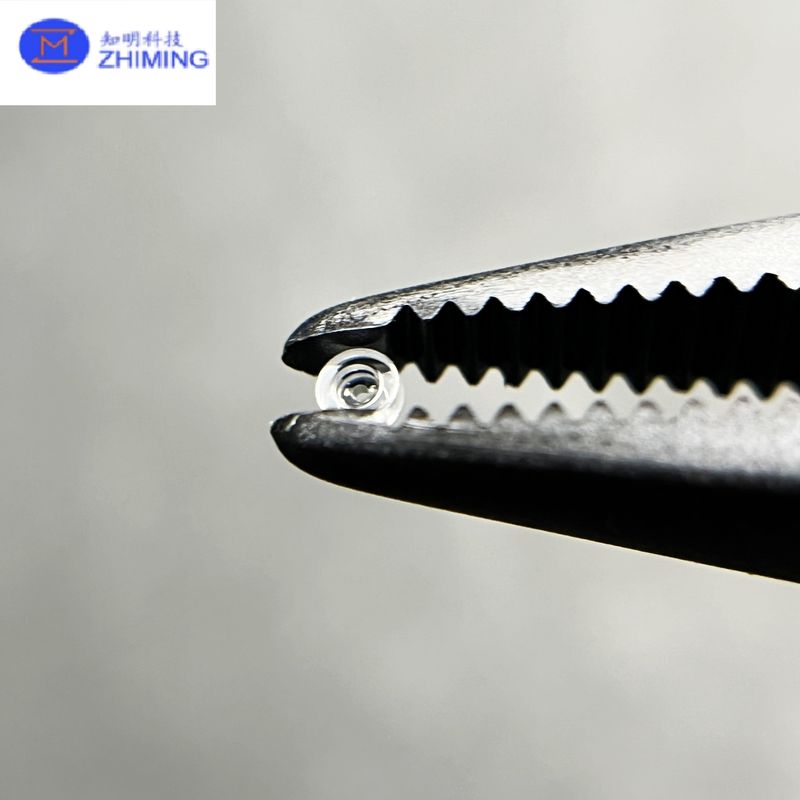

Сапфировый подшипник со сквозным отверстием – Прецизионные оптические подшипники на заказ

Компания Сапфировый подшипник со сквозным отверстием представляет собой высокоточный, износостойкий и оптически стабильный компонент, разработанный для требовательных систем управления движением и микромеханических систем. Используя исключительную твердость и химическую стабильность монокристаллического сапфира, эти подшипники, изготовленные на заказ, обеспечивают долговечность, сверхплавное вращение и выдающиеся характеристики в суровых условиях или условиях высокой чистоты.

Наш завод предоставляет полностью изготовленные на заказ сапфировые подшипники со сквозным отверстием, охватывающие размер отверстия, наружный диаметр, толщину, снятие фасок, классы точности и обработку поверхности, чтобы соответствовать требованиям оптических приборов, высокоскоростных шпинделей, измерительных устройств и полупроводникового оборудования.

Особенности продукта

1. Превосходная твердость и износостойкость

Сапфир имеет твердость 9 по шкале Мооса, что позволяет ему сохранять точность размеров и полированную поверхность даже при непрерывном трении, высокой нагрузке или длительной работе.

2. Сверхвысокая точность размеров

Жесткие допуски могут быть достигнуты с помощью обработки на станках с ЧПУ, прецизионной притирки и ультразвукового сверления:

• Допуск диаметра отверстия: ±0,005–0,02 мм

• Цилиндричность до 0,01 мм

• Шероховатость поверхности (Ra): < 0,02 μм

Это обеспечивает исключительно плавное вращение.

3. Отличная химическая и термическая стабильность

Сапфир сохраняет механические свойства в экстремальных условиях:

• Термостойкость: 1000°C+

• Химическая стойкость к кислотам/щелочам

• Отсутствие деформации, отсутствие выделения микрочастиц износа

Идеально подходит для чистых помещений, оптических и полупроводниковых применений.

4. Настраиваемая геометрия

Мы поддерживаем пользовательские спецификации:

• Размер сквозного отверстия

• Наружный диаметр и толщина

• Зенковки, фаски, специальные формы

• Полированные, матовые или двухслойные поверхности

• Дополнительное металлизирование или интерфейс склеивания

Технология производства

Прецизионное сверление (ультразвуковое сверление / лазерное сверление)

Создает гладкие, вертикальные сквозные отверстия с минимальным сколом и строгим контролем размеров.

Двусторонняя притирка и полировка

Обеспечивает плоскостность, параллельность и шероховатость поверхности, соответствующие требованиям оптического класса.

Профилирование и снятие фасок на станках с ЧПУ

Обеспечивает индивидуальные внешние формы и точные края для улучшения совместимости при сборке.

Применение

Сапфировые подшипники со сквозным отверстием широко используются в:

• Оптических приборах — карданы, сканирующие узлы, прецизионные поворотные модули

• Высокоточные измерительные приборы — индикаторы циферблата, микромеханизмы

• Полупроводниковое оборудование и оборудование MEMS — компоненты позиционирования и наведения

• Медицинские приборы — насосы, микророторы, аналитические приборы

• Аэрокосмическая и оборонная промышленность — легкие, стабильные микромеханические структуры

• Роскошные механические часы — чрезвычайно низкое трение и длительный срок службы

Типичные характеристики (настраиваемые)

Преимущества выбора наших сапфировых подшипников на заказ

• Собственная обработка и полировка кристаллов

• Более 10 лет производства сапфировых компонентов

• Доступно быстрое прототипирование

• Строгий оптический и размерный контроль (интерферометр, КИМ, измеритель шероховатости)

• Стабильная возможность серийного производства

FAQ

Вопрос 1: Можете ли вы настроить нестандартные формы отверстий (овальные, ступенчатые, конические)?

Да. Мы предлагаем ультразвуковую, ЧПУ и лазерную обработку для сквозных отверстий специальной формы.

Вопрос 2: Какой минимальный размер отверстия доступен?

Мы можем достичь 0,2 мм микро-сквозных отверстий в зависимости от толщины и соотношения сторон.

Вопрос 3: Могут ли сапфировые подшипники заменить металлические или керамические подшипники?

Для условий с низким трением, высокой точностью и сверхчистотой сапфировые подшипники превосходят металлические и обычные керамические.

Вопрос 4: Поставляете ли вы рубиновые подшипники со сквозным отверстием?

Да. Рубиновые и синие сапфировые материалы доступны в дополнение к бесцветному сапфиру.
