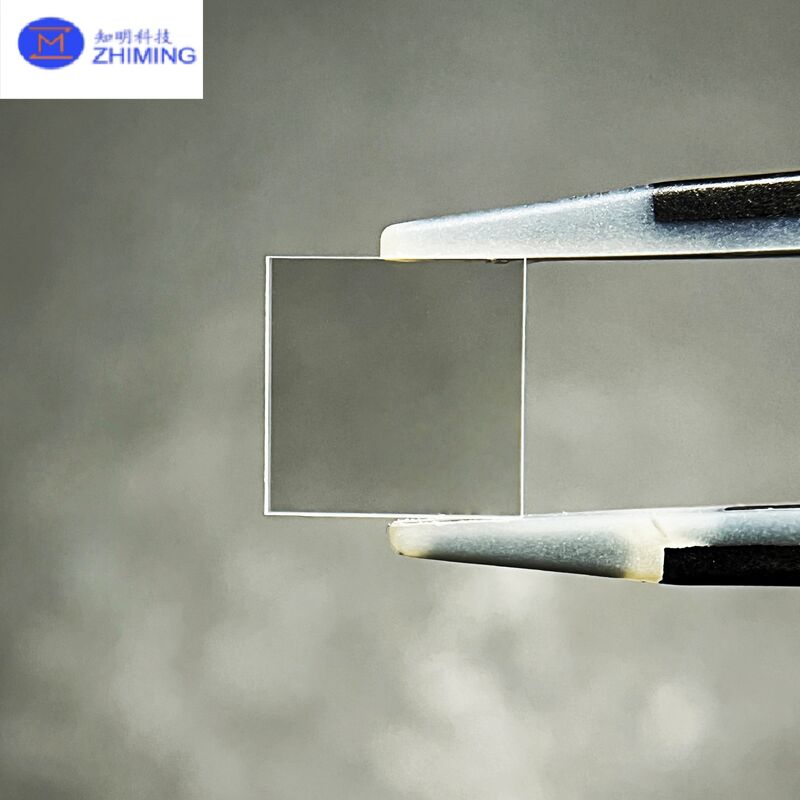

Заказная сапфировая квадратная пластина (двухсторонняя полированная)

Заказные сапфировые квадратные пластины с двусторонней оптической полировкой являются высокоточными компонентами, изготовленными из высококачественного однокристаллического оксида алюминия (Al2O3).превосходная оптическая передача, отличная тепловая устойчивость и превосходная химическая устойчивость, сапфир является одним из самых надежных материалов, используемых в передовых оптических и промышленных приложениях.Двухсторонняя полировка обеспечивает, чтобы обе поверхности пластины достигали зеркальной шероховатости и плоскости, что делает деталь подходящей для применения, требующего точной световой передачи, низкого рассеяния и высокой геометрической точности.

По сравнению с односторонними полированными плитами, двусторонние полированные сапфировые квадратные плиты обеспечивают более высокую симметрию, лучшую параллельность, улучшенную плоскость и превосходную оптическую однородность.Они широко используются в лазерных системах, оптические окна, научные инструменты, полупроводниковое оборудование, спектроскопические устройства и окна наблюдения в суровой среде.

1Характеристики материала

Сапфир является однокристаллической формой корунда и является одним из самых твердых доступных оптических материалов, занимая 9 место по шкале Моха.Его свойства делают его идеальным для долгосрочной стабильности в требовательных условиях.

Ключевые материальные преимущества:

•Ультраширокая спектральная передача:
Сапфир прозрачен от 150 нм (глубокий УФ) до более 5,5 мкм (IR), что позволяет использовать многоспектральные приложения.

• Высокая механическая прочность:
Высокая сжатие прочность, изгибная прочность и износостойкость обеспечивают долговечность при тяжелой механической нагрузке или непрерывном износе.

• Высокая химическая устойчивость:
Устойчивый к кислотам, щелочам и большинству химических растворителей, что делает его подходящим для коррозионной и высокого давления среды.

• Высокая тепловая устойчивость:
Сапфир выдерживает температуру до 1600 ° C в инертной атмосфере и сохраняет структурную целостность при быстрых тепловых изменениях.

2Характеристики изделия (двухстороннее полирование)

1) Высокоточный двухсторонний оптический полир

Обе поверхности полированы до оптического качества, с грубостью поверхности до Ra < 1 нм. Это уменьшает рассеивание, повышает оптическую четкость,и поддерживает высокоточные лазерные или изобразительные системы.

2) Отличная плоскость и параллельность

Двусторонняя полировка поддерживает симметричное удаление материала, позволяя получить высокие степени плоскости, такие как λ/4, λ/8, λ/10 или даже λ/20 по запросу.005 мм для применений, включающих помехи, лазерные полости или высокоточные измерения.

3) Высокая оптическая однородность

Однородность толщины и качества поверхности обеспечивает надежную оптическую производительность с минимальным искажением фронта волны, что имеет решающее значение в точной метрологии и научных исследованиях.

4) Высокая экологическая долговечность

Твердость, теплостойкость и химическая устойчивость сапфира делают эти плиты подходящими для длительного воздействия абразивных, высокотемпературных или коррозионных условий.

5) полностью настраиваемый дизайн

Для различных применений доступны индивидуальные формы, гаммы, допустимые толщины, ориентация (C-плоскость, A-плоскость, R-плоскость) и варианты покрытия (AR, IR, AF).

3Стандартные спецификации (полностью настраиваемые)

4. Поля применения

1) Высокомощные лазерные системы

Двухкратно полированные сапфировые пластины обеспечивают отличную передачу и низкое рассеивание для лазерных окон, систем доставки луча и высокоэнергетических оптических компонентов.

2) Оптические измерения и интерферометрия

Благодаря чрезвычайно высокой плоскости и параллельности они идеально подходят для интерферометров, полостей Фабри-Перо, эталонов, оборудования для измерения фронта волн и точных оптических плоскостей.

3) Научные и лабораторные приборы

Используется в качестве окон для просмотра, субстратов для образцов, оптики для инспекции и защитных покрытий в спектроскопии, изображениях и аналитическом оборудовании.

4) Полупроводниковое и промышленное оборудование

Применяется в высокотемпературных печах, плазменных камерах, инструментах для проверки пластинок и точных датчиках из-за их устойчивости к теплу и химическим веществам.

5) Жестокая окружающая среда и защитные окна

Непревзойденная прочность сапфира делает его подходящим для аэрокосмических камер, подводных приборов, устройств для проверки нефтяных месторождений и окон наблюдения под высоким давлением.

6) Минимальная потребительская оптика высокого класса

Используется для микрооптики, биометрических датчиков, окон с небольшим диафрагмой и индивидуальных миниатюрных защитных пластинок.

5. Преимущества двойной полированной сапфировой плиты

1. Высокие оптические характеристикидля передачи, изображения и лазерных приложений

2. Двухсторонняя зеркальная отделкаобеспечивает симметрию и низкую погрешность фронта волны

3. Высокая долговечностьпротив физического воздействия, царапин и износа

4. Отличная совместимостьс покрытиями и процессами склеивания

5. Идеально подходит для высокоточных сбороктребующие тесной геометрии и оптической консистенции

6. Часто задаваемые вопросы

Вопрос 1: В чем разница между односторонним и двусторонним полированным сапфиром?
Двухсторонний полированный сапфир имеет обе поверхности с оптическим качеством, что обеспечивает более высокую плоскость, параллельность и оптическую однородность - идеально подходит для высокоточных оптических систем.Односторонние полированные пластины более экономичны, когда требуется только одна оптическая поверхность.

Вопрос 2: Насколько тонкими могут быть квадратные плиты из сапфира?
В зависимости от размера, мы можем изготовить пластины тонкими до 0,20 мм. Ультратонкие части могут быть оценены в соответствии с требованиями заказчика.

Вопрос 3: Вы предлагаете покрытия?
Да, доступны AR (односторонние или двойные), AF (противоотпечатки пальцев), IR покрытия и металлические пленки.
