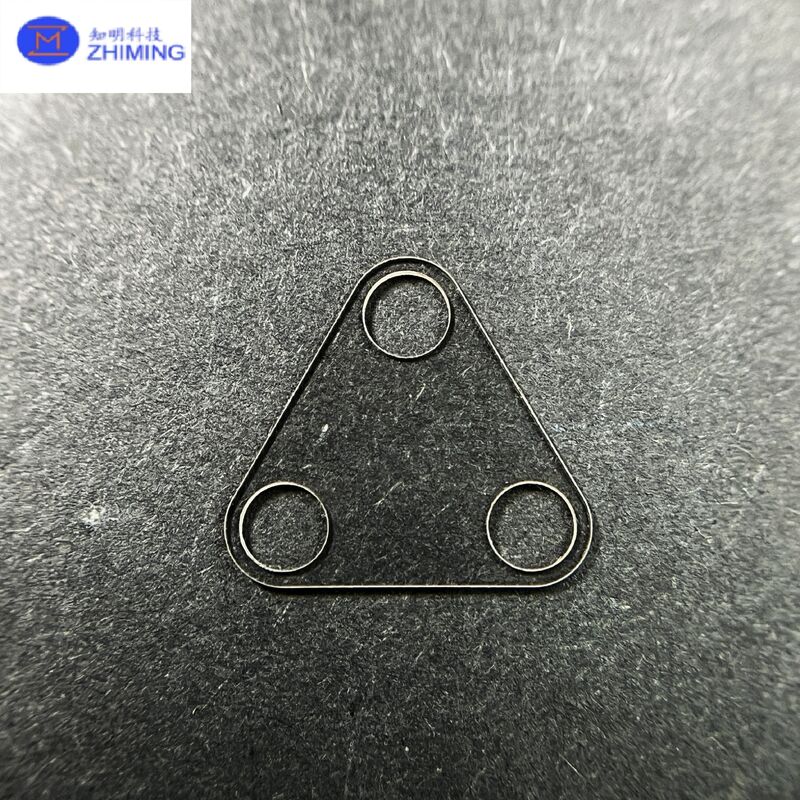

Заказная сапфировая сквозь отверстия плита (образное многоотверстие сапфировое окно)

Устойчивый к царапинам · Высокая оптическая четкость · Устойчивый к теплу и химическим веществам · Изготовлен по вашим чертежам

Этот продукт изготовлен на заказ.однокристаллический сапфир (Al2O3)пластинки сформованные внешние профилиимногопроходные отверстияОн идеально подходит для оптической защиты, точных сборок и прозрачных изоляционных деталей, используемых в суровых условиях.

Основные преимущества

• Исключительная стойкость к царапинам и износу
  Избыточная твердость сапфира помогает поддерживать качество поверхности при длительном использовании, очистке и абразии.

- Что?

• Высокая проницаемость, низкий дым (доступная оптическая полировка)
  Подходит для окон, защитных покрытий, просмотров и сенсорных диафрагм.

- Что?

• Высокая температура и химическая устойчивость
  Надежно работает при высоких температурах и агрессивной химической среде (оценка в каждом конкретном случае).

- Что?

• Устойчивость измерений и низкий выброс газов
  Хорошо подходит для высокоточных инструментов, вакуумных систем и чистой среды.

- Что?

• Контролируемые края отверстий и снижение риска обломков
  Необязательное расположение рамы/радиуса, отделка краев и очистка помогают уменьшить концентрацию напряжения во время сборки.

- Что?

• Прототип для поддержки производства
  Быстрый отбор проб и стабильное качество для масштабирования на объем.

Варианты настройки

Форма: круглые/квадратные/нерегулярные профили (треугольные, вырезанные, ступенчатые, слоты)
Размер и толщина: на заказ по вашим требованиям
Характеристики отверстий: проходные отверстия, противопожарные отверстия, ступенчатые отверстия, конические отверстия, массивы отверстий; допустимые отклонения по положению, как указано
Окончание краев: раствор, радиус, полированные края, античипная обработка
Окончание поверхности: мелкомолоченный / односторонне полированный / двусторонне полированный (указать оптическую поверхность)
Покрытия (необязательно): AR (противоотражание), отражающее, защитное покрытие (соответствует длине волны и углу)
Маркировка (необязательно): лазерная гравировка, шелковые экраны маркировки

Типичные применения

• Оптика и сенсорная техника: камеры/лазерные/сенсорные окна, защитные крышки, оптические диафрагмы

• Точное оборудование: накладки для ношения, таблички для определения местоположения, конструктивные изоляторы

• Вакуумные и чистые системы: витрины, прозрачные изоляционные части, компоненты с низким уровнем выбросов газов

• Медицинские и аналитические приборы: химикоустойчивые витрины, герметично закрытые смотровые конструкции

Спецификация продукта

• Материал: однокристаллический сапфир (Al2O3)

• Геометрия: форменная плита с несколькими отверстиями (по чертежу)

• Варианты поверхности: измельченные / полированные (односторонние или двусторонние)

• Варианты отверстий: сквозь / противник / ступенчатый / конический (необязательно)

• Варианты края: раковина / радиус / полированный край (необязательно)

• Доставка: отдельные детали или соответствующие комплекты; очистка и упаковка доступны

Производство и контроль качества

• Проверка материалов и прослеживаемость (по запросу)

• Проверка размеров: контур, отверстие Ø, положение отверстия, толщина (по допустимым допущениям)

• Инспекция косметики и краев: щелчки, царапины, целостность краев (конфигурируемый стандарт принятия)

• Чистка и упаковка: ультразвуковая очистка (необязательно), чистая упаковка (необязательно), защита поверхности

Как запросить предложение

Для быстрой цитаты, пожалуйста, укажите:

1. 2D/3D файлы (DXF/DWG/STEP)

2. Количество (прототип / небольшая партия / объем)

3. Критические допустимые отклонения (отверстие Ø/положение, толщина, плоскость и т.д.)

4. Условия работы (температура, среда/химикаты, вакуум, потребности в покрытии)

5. Требования к поверхности (какая сторона - оптическая, односторонняя или двусторонняя)

Частые вопросы

Вопрос 1: Почему сапфир вместо стекла или кварца?
О: Сапфир обладает превосходной стойкостью к царапинам и более высокой механической/термальной/химической долговечностью, идеально подходит для требовательных окон и износоустойчивых деталей.

Вопрос No2: легко ли трещины?
Ответ: Правильное управление краями (чамфер/радиус), разграбление и ориентированная на сборку конструкция значительно снижают риск отщепления.

Q3: Вы можете наносить оптические покрытия?
Ответ: Да. Скажите нам диапазон длины волны (видимый / NIR и т. д.), угол попадания и целевую производительность.
