Обзор продукции

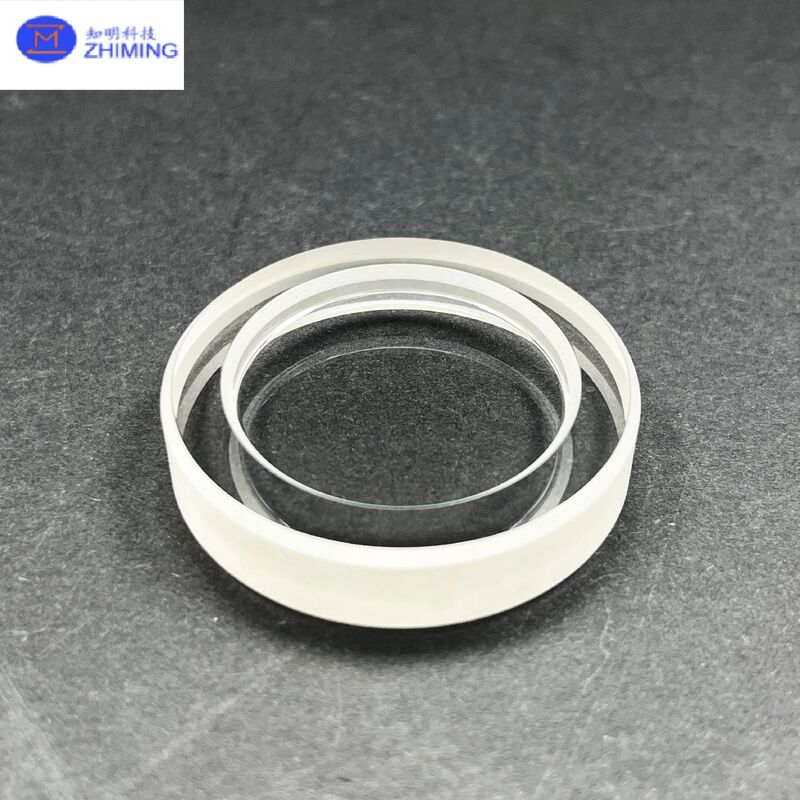

Custom Sapphire Step Components изготавливаются из высокочистого однокристаллического сапфира (Al2O3) с использованием передовых технологий высокоточной обработки.Отличная износостойкость, исключительная тепловая устойчивость и превосходная химическая устойчивость, сапфир является идеальным материалом для требовательных полупроводниковых, оптических, лазерных, медицинских и аэрокосмических применений.

Наши сапфировые ступенчатые детали могут быть настроены с многоуровневыми ступеньками, тонкостенными кольцами, канавками, растворами и сложной геометрией в соответствии с чертежами или образцами клиентов.Через полный собственный производственный процесс, от роста кристаллов до высокоточной обработки, оптической полировки и окончательной проверки мы обеспечиваем выдающуюся точность измерений, качество поверхности и консистенцию продукции для высокопроизводительных промышленных приложений.

Особенности

• высокочистый однокристаллический сапфир (Al2O3)
• Твердость Моха 9 для превосходной износостойкости
• Отличная устойчивость к высоким температурам и тепловым ударам
• Выдающаяся коррозионная устойчивость к большинству кислот и щелочей
• Высокая механическая прочность и электрическая изоляция
• Полировка оптического качества для прозрачных применений
• Точность обработки на микроном уровне для сложных ступенчатых конструкций
• OEM & ODM на основе чертежей или образцов

Производственный процесс

Каждый компонент, выполненный из сапфира, изготавливается с помощью строго контролируемого процесса производства, чтобы обеспечить отличное оптическое качество и точность измерений.

1 Рост сапфировых кристаллов
Высококачественные кристаллы сапфира выращиваются с использованием методов KY, HEM или EFG для достижения отличной кристаллической целостности и консистенции материала.

2 Кристаллическая ориентация и нарезание
Кристалл точно ориентирован и разрезан на пустые кусочки в соответствии со спецификациями заказчика при одновременном минимизации внутреннего напряжения.

3 Точная обработка с ЧПУ
Для обработки наружного диаметра, внутреннего диаметра, ступенчатых профилей, канавок и других пользовательских функций используются алмазные инструменты и ультраточное оборудование ЧПУ.

4 Прекрасное измельчение
Многократные операции по измельчению улучшают точность измерений, плоскость, концентричность и геометрическую точность.

5 Оптическая полировка
Односторонняя или двусторонняя полировка обеспечивает высокую гладкость поверхности и оптическую прозрачность при необходимости.

6 Ультразвуковая очистка и осмотр
Каждый компонент очищается с помощью ультразвука и проходит всестороннюю проверку размеров, поверхности и внешнего вида.

7 Упаковка и доставка
Продукты упаковываются в материалы, совместимые с чистыми помещениями, чтобы предотвратить загрязнение и обеспечить безопасную транспортировку.

Производственный поток

Кристаллический рост → Ориентация → Резка → CNC-обработка → Обработка шаговой структуры → Мелкое измельчение → Оптическое полирование → Чистка → Проверка качества → Упаковка

Типичные спецификации

Заявления

• Компоненты полупроводникового оборудования
• Опорные кольца для вафелей
• Изолирующие части вакуумных систем
• Оптические окна и держатели
• Лазерное оборудование
• Медицинские изделия
• Приборы для измерения точности
• Компоненты высокотемпературных печей
• Части для аэрокосмической техники

Производственные возможности на заказ

Мы предоставляем:

• Многоступенчатая прецизионная обработка
• Изготовление тонкостенных сапфировых колец
• Полировка оптического класса
• Обработка высокой концентричности
• Прецизионное разделение
• Прокладка и бурение канав
• Сложные индивидуальные геометрии
• Разработка прототипа
• Малосерийная и массовая производство

Почему вы выбрали нас?

• Полное собственное производство от выращивания сапфировых кристаллов до готовых компонентов
• Передовые станки с ЧПУ и ультраточное полирование
• Богатый опыт в производстве полупроводниковых и оптических сапфировых деталей
• Строгая проверка качества с контролем размеров на микроном уровне
• Быстрый прототип и надежное серийное производство
• Настраиваемые решения на основе чертежей заказчика и требований приложения

Частые вопросы

Q1: Вы можете производить по нашим чертежам?
Да. Мы поддерживаем 2D-рисунки (PDF, DWG), 3D-модели (STEP, STP, IGES) и настройку на основе образцов.

Вопрос 2: Какой минимальный размер шага вы можете обработать?
Минимальный размер шага зависит от общей геометрии детали.

Вопрос 3: Вы предлагаете полировку оптического класса?
Да, доступны односторонние и двусторонние оптические полировки, с грубостью поверхности до Ra < 10 нм.
