SiC Wafer 4H N Type 8inch Производственный класс Дублетный класс Настройка Двухсторонний полированный Кремниевой карбидный вафер
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
| Номер модели: | Вафля кремниевого карбида |
Оплата и доставка Условия:
| Время доставки: | 2-4weeks |
|---|---|
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Параметр: | N-TYPE | Polytype: | 4 часа |
|---|---|---|---|
| Толщина: | 5000,0μm±25,0μm | ранги: | Прайм, Дамми, Исследуй |
| Диаметр: | 200.0 мм +0 мм/-0,5 мм | Ориентация зазубрины: | <1-100>±1° |
| Поверхностная шероховатость ((10μm×10μm): | Si Ра ≤ 0,2 нм;C Ра ≤ 0,5 нм | Загрязнение поверхности металлом: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤ 1E11cm-2 |
| Выделить: | 8 дюймовый диаметр SiC вафель,LTV TTV BOW Warp SiC Wafer,Силиковая пластинка класса P |
||
Характер продукции
SiC Wafer 4H N Type 8inch Производственный класс Дублетный класс Настройка Двухсторонний полированный Кремниевой карбидный вафер
Описание SiC Wafer:
Си-цилиндровая пластина - полупроводниковый материал, обладающий отличными электрическими и тепловыми свойствами.В дополнение к высокой теплостойкостиПо сравнению с другими полупроводниками, карбид кремния идеально подходит для широкого спектра мощностей и напряжений.Это означает, что он подходит для различных электрических и оптических устройств..SiC-вафры являются наиболее популярным полупроводниковым материалом, который идеально подходит для многих применений.Кремниевый карбид является очень полезным материалом для различных видов электронных устройствМы предлагаем ассортимент высококачественных пластин и субстратов SiC. Они доступны как в форме n-типа, так и в полуизоляции.
Характер Си-Си вафры:
1Высокая энергетическая разрыв
2Высокая теплопроводность
3. Высокая твердость
4Хорошая химическая устойчивость
Форма SiC-вафры:
| Недвижимость | Степень P | Степень D | |
| Кристальная форма | 4 часа | ||
| Политип | Никакая не разрешена | Площадь ≤ 5% | |
| (MPD) a | ≤ 1/cm2 | ≤ 5/cm2 | |
| Шестерковые пластины | Никакая не разрешена | Площадь ≤ 5% | |
| Включения | Площадь ≤ 0,05% | Никаких | |
| Сопротивляемость | 00,015Ω•см 0,028Ω•см | 00,014Ω•см 0,028Ω•см | |
| (EPD) а | ≤8000/см2 | Никаких | |
| (TED) а | ≤6000/см2 | Никаких | |
| (BPD) а | ≤ 2000/см2 | Никаких | |
| (СДВ) а | ≤ 1000/см2 | Никаких | |
| Неисправность наложения | ≤ 1% Площадь | Никаких | |
| Ориентация на выемку | <1-100>±1° | ||
| Угол выемки | 90° +5°/-1° | ||
| Глубина вырезки | 10,00 мм + 0,25 мм/-0 мм | ||
| Ортогональная ошибочная ориентация | ± 5,0° | ||
| Поверхностная отделка | C-лицо: оптический лак, Si-лицо: CMP | ||
| Край вафры | Окрашивание | ||
| Поверхностная шероховатость ((10μm×10μm) | Si Ра ≤ 0,2 нм;C Ра ≤ 0,5 нм | ||
| LTV ((10мм×10мм) а | ≤ 3 мкм | ≤ 5 мкм | |
| (TTV) а | ≤ 10 мкм | ≤ 10 мкм | |
| (БОУ) а | ≤ 25 мкм | ≤ 40 мкм | |
| (Варп) а | ≤ 40 мкм | ≤ 80 мкм | |

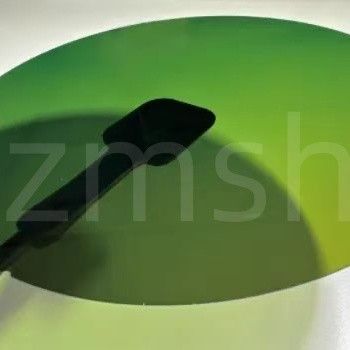

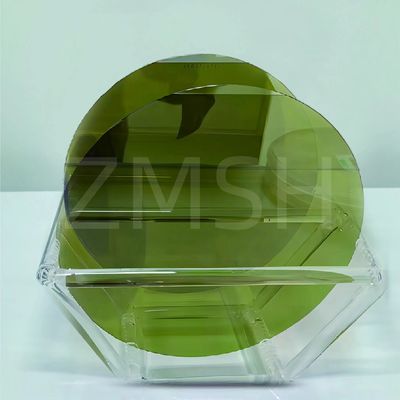

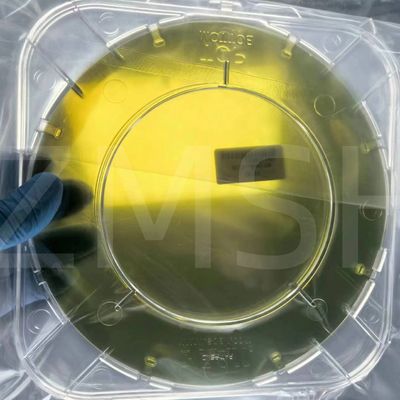

Физическая фотография SiC Wafer:
Использование Си-Си-Возера:
1. Силовые устройства:
Си-цилиндровые пластины широко используются в производстве мощных электронных устройств, таких как мощные MOSFET (транзисторы с полевым эффектом металлического оксида-полупроводников), диоды Шоттки и интегрированные модули питания.Благодаря преимуществам высокой теплопроводности, высокое разрывное напряжение и высокая электронная подвижность SiC, эти устройства могут достичь эффективного и высокопроизводительного преобразования мощности при высокой температуре, высоком напряжении,и высокочастотные среды.
2. Оптоэлектронные устройства:
SiC-вофры играют решающую роль в оптоэлектронных устройствах, используются для производства фотодетекторов, лазерных диодов, УФ-источников и других.Высокие оптические и электронные свойства карбида кремния делают его предпочтительным материалом, особенно отличается в приложениях, требующих высоких температур, частот и уровней мощности.
3Радиочастотные (РЧ) устройства:
SiC-волны также используются при изготовлении радиочастотных устройств, таких как усилители мощности RF, высокочастотные коммутаторы, радиочастотные датчики и многое другое.и более низкие потери SiC делают его идеальным выбором для RF приложений, таких как беспроводная связь и радарные системы.
4Высокотемпературная электроника:
Благодаря высокой тепловой устойчивости и температурной устойчивости, пластинки SiC используются в производстве электроники, предназначенной для работы в условиях высокой температуры.в том числе высокотемпературная электроника, датчики и контроллеры.
Снимок применения SiC Wafer:
Вопросы и ответы:
1. Вопрос:Что это?значимостьвысококачественных пластинок из карбида кремния?
Ответ: Это важнейший шаг в обеспечении крупномасштабного производства устройств с карбидом кремния, удовлетворяя спрос полупроводниковой промышленности на высокопроизводительные и очень надежные устройства.
2. Вопрос: Как карбид кремния используется в специальных полупроводниковых приложениях, таких как электроника и оптоэлектроника?
О: Кремниевые карбидные пластины используются в силовой электронике для таких устройств, как силовые MOSFET, диоды Шотки,и силовых модулей благодаря их высокой теплопроводности и возможностям обработки напряженияВ оптико-электронике SiC-вофры используются в фотодетекторах, лазерных диодах и ультрафиолетовых источниках из-за их широкой полосы пропускания и высокой температуры стабильности.позволяющие высокопроизводительные оптоэлектронные устройства.
3. Вопрос: Какие преимущества предлагает карбид кремния (SiC) по сравнению с традиционными кремниевыми пластинами в полупроводниковых приложениях?
О: Карбид кремния имеет несколько преимуществ по сравнению с традиционными кремниевыми пластинами, включая более высокое разрывное напряжение, более высокую теплопроводность, более широкий диапазон пропускания и повышенную температурную стабильность.Эти свойства делают пластинки SiC идеальными для высокопроизводительных, высокочастотные и высокотемпературные приложения, где традиционные кремниевые пластины могут не работать оптимально.
