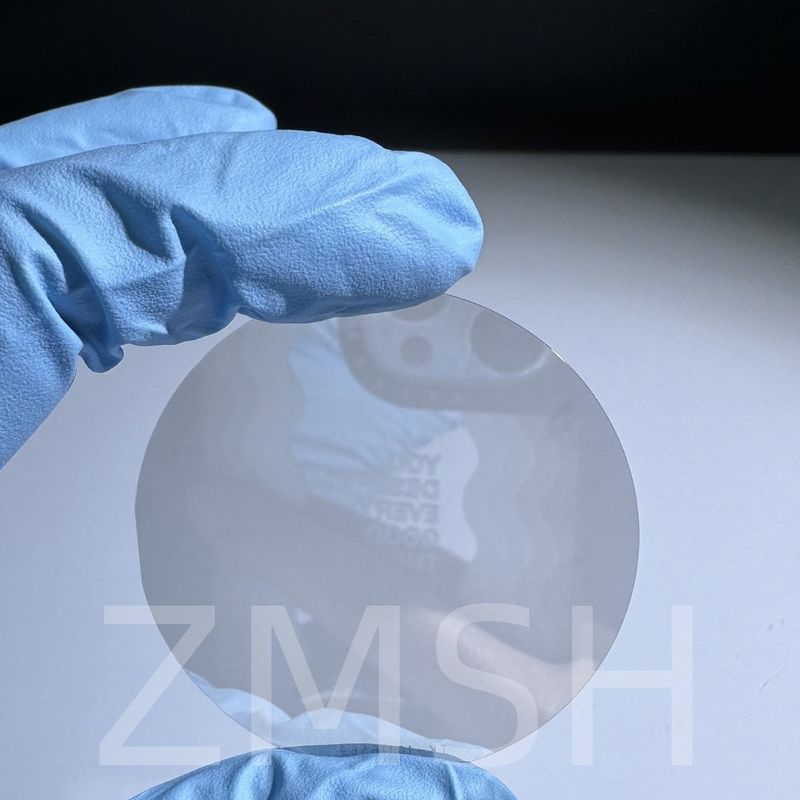

2-дюймовый SiC Wafer 4H N тип 6H-N тип 4H полутип 6H полутип двойной стороной полированный

2-дюймовый SiC Wafer 4H N тип 6H-N тип 4H полутип 6H полутип двойной стороной полированный

Подробная информация о продукте:

Place of Origin: China
Фирменное наименование: ZMSH
Model Number: Silicon Carbide

Оплата и доставка Условия:

Delivery Time: 2 weeks
Payment Terms: 100%T/T
Лучшая цена контакт

Подробная информация

Диаметр: 2 дюйма Частица: Свободная/низкая частица
Материал: Силиконовый карбид Тип: 4H-N/ 6H-N/4/6H-SI
ориентация: На-ось/внеосевое Сопротивляемость: Высокая резистивность
примесь: Свободная/низкая примесь Грубость поверхности: ≤1.2nm
Выделить:

50.8 мм Кремниевой карбид вафли

,

Стеклянные пластины из карбида кремния класса P

,

Двухсторонние полированные вафли

Характер продукции

2-дюймовая пластина из карбида кремния диаметр 50,8 мм P класс R класс D драйд двойной стороной полированный

Описание продукта:

Силиконовый карбид - это высокопроизводительный материал, который используется в производстве электронных устройств.Он изготовлен из слоя карбида кремния на поверхности кремниевой пластины и доступен в разных сортахУ пластины плоскость Ламбда/10, что гарантирует, что электронные устройства, изготовленные из пластины, обладают самым высоким качеством и производительностью.Силиконовый карбид является идеальным материалом для использования в электротехникеМы поставляем высококачественные пластинки SiC ((Силиконовый карбид)) для электронной и оптоэлектронной промышленности.

Персонаж:

SIC (Silicon Carbide) - это тип полупроводниковой пластины на основе карбида кремния.



1Высокая теплопроводность: SIC облака имеют гораздо более высокую теплопроводность, чем кремний, что означает, что SIC облаки могут эффективно рассеивать тепло и подходят для работы в условиях высокой температуры.


2Высокая мобильность электронов:SIC-вольфайры имеют более высокую мобильность электронов, чем кремний, что позволяет SIC-устройствам работать на более высоких скоростях.


3Высокое разрывное напряжение:Материал пластинки SIC имеет более высокое разрывное напряжение, что делает его подходящим для производства высоковольтных полупроводниковых устройств.


4Более высокая химическая устойчивость:SIC облака демонстрирует большую устойчивость к химической коррозии, что способствует повышению надежности и долговечности устройств.


5Широкий диапазон:SIC обладает более широкой полосой пропускания, чем кремний, что позволяет устройствам SIC работать лучше и стабильнее при высоких температурах.


6Лучшая радиационная устойчивость:SIC облачные имеют более сильную устойчивость к излучению, что делает их подходящими для использования в радиационной среде

такие как космические корабли и ядерные объекты.


7Высокая твердость:СИК-облачка жестче кремния, что повышает долговечность пластин во время обработки.


8Нижняя диэлектрическая постоянная:SIC-вофлеры имеют более низкую диэлектрическую постоянную, чем кремний, что помогает уменьшить паразитическую емкость в устройствах и улучшить высокочастотную производительность.


9Высокая скорость насыщения электронов:SIC облака имеют более высокую скорость дрейфа насыщения электронов, чем кремний, что дает SIC устройства преимущество в высокочастотных приложениях.


10.Более высокая плотность мощности:С учетом вышеупомянутых особенностей, устройства SIC могут достигать более высокой мощности при меньших размерах.



Уровень Уровень производства Уровень исследования Скриншоты
Диаметр 500,8 мм±0,38 мм
Толщина 330 мкм±25 мкм
Ориентация пластинки По оси: <0001>±0,5°
для 6H-N/4H-N/4H-SI/6H-SI
За пределами оси:40,0° к 1120±0,5° для 4H-N/4H-SI
Дриентация микротруб ((см-2) ≤ 5 ≤ 15 ≤ 50
Сопротивляемость ((Ω·cm) 4H-N 00,015-0,028 Ω·cm
6H-N 0.02 ~ 0.1
4/6H-SI >1E5 (90%) > 1E5
Первичная плоская ориентация {10-10} ± 5,0°
Первичная плоская длина (мм) 150,9 ± 1.7
Вторичная плоская длина ((мм) 80,0 ± 1.7
Вторичная плоская ориентация Кремний сверху: 90° CW. от Prime flat ±5.0°
Исключение краев 1 мм
TTV/Bow/Warp (um) ≤15 /≤25 /≤25
Грубость Польский Ra≤1 nm
CMP Ra≤0,5 нм
Краевые трещины от высокой интенсивности света Никаких Никаких 1 допустимо, ≤1 мм
Шестигранные пластины с высокой интенсивностью света Совокупная площадь ≤1 % Совокупная площадь ≤1 % Кумулятивная площадь ≤3 %

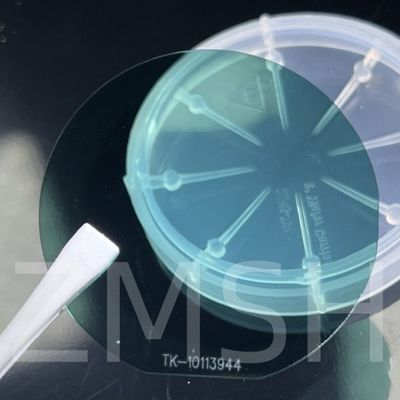

2-дюймовый SiC Wafer 4H N тип 6H-N тип 4H полутип 6H полутип двойной стороной полированный 0



Применение:

1Электроэлектроника: SiC-вофры широко используются в силовых электронных устройствах, таких как преобразователи мощности, инверторы,и высоковольтные переключатели из-за их высокого разрывного напряжения и низких характеристик потери мощности.
Электрические транспортные средства: SiC-облаки используются в электроэлектронике электромобилей для повышения эффективности и уменьшения веса, что позволяет быстрее заряжаться и более длинные дальности движения.
2Возобновляемые источники энергии: SiC-олочки играют решающую роль в применении возобновляемых источников энергии, таких как солнечные инверторы и системы ветровой энергии, повышая эффективность и надежность преобразования энергии.
3Аэрокосмическая и оборонная промышленность: SiC-облаки имеют важное значение в аэрокосмической и оборонной промышленности для применения при высоких температурах, высокой мощности и устойчивости к радиации.включая системы питания самолетов и радарные системы.
4Промышленные приводы двигателей: SiC-олочки используются в промышленных приводах двигателей для повышения энергоэффективности, снижения теплоотведения и увеличения срока службы оборудования.
5. Беспроводная связь: пластинки SiC используются в усилителях мощности RF и высокочастотных приложениях в системах беспроводной связи, предлагая более высокую плотность мощности и улучшенную производительность.
6Высокотемпературная электроника: SiC-вофли подходят для применения в электронике с высокой температурой, где обычные кремниевые устройства могут не работать надежно.например, в буровых системах для сверления скважин и систем управления двигателями автомобилей.
7. Медицинские устройства: пластинки SiC используются в медицинских устройствах, таких как аппараты МРТ и рентгеновское оборудование, из-за их долговечности, высокой теплопроводности и устойчивости к излучению.
8Исследования и разработки:SiC-волны используются в исследовательских лабораториях и академических учреждениях для разработки передовых полупроводниковых устройств и изучения новых технологий в области электроники.
9. Другие применения: пластинки SiC также используются в таких областях, как датчики суровой среды, высокомощные лазеры и квантовые вычисления из-за их уникальных свойств и преимуществ производительности.

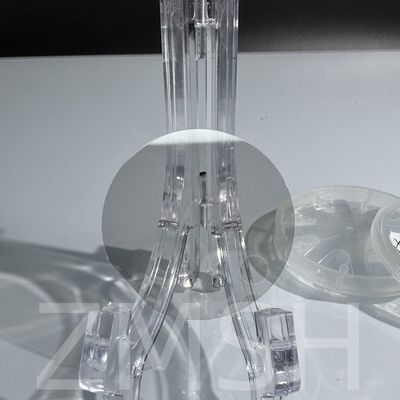

2-дюймовый SiC Wafer 4H N тип 6H-N тип 4H полутип 6H полутип двойной стороной полированный 1



Настройка:

Мы предлагаем услуги по настройке частиц, материалов, класса, ориентации и диаметра.Наш Кремниевый карбид вафель поставляется с на оси или вне оси ориентации в зависимости от ваших требований. Вы также можете выбрать диаметр Кремниевого карбида вафель, который вы требуете.

Кремниевая карбидная вафель доступна в разных классах, включая производство, исследования и дубликаты.Вафля производства используется в производстве электронных устройств и имеет высочайшее качество.. Вафель исследовательского класса используется для исследовательских целей, в то время как вафель дубляжного класса используется для испытаний и калибровки.включая 4H, который является наиболее распространенным типом, используемым в электронных устройствах.



  Часто задаваемые вопросы

Вопрос: Как сделать пластинку с Си-Си-Си?
Процесс включает преобразование сырья, такого как кремниевый песок, в чистый кремний.,и очистка и подготовка пластин для использования в полупроводниковых устройствах.

Вопрос: Каков процесс изготовления SiC?
A:Процесс производства карбида кремния - GAB Neumann.Самый простой производственный процесс для производства карбида кремния заключается в сочетании кремниевого песка и углерода в электрической печи сопротивления графита Acheson при высокой температуре, между 1600°C (2910°F) и 2500°C (4530°F).

Вопрос: Каковы применения карбида кремния?
В электронике материалы SiC используются с светоизлучающими диодами (LED) и детекторами.Сиркокарбонатные пластинки используются в электронных устройствах, работающих при высоких температурах, высокое напряжение, или и то, и другое.

Рекомендация продукта:

1.8-дюймовый Си-Си вафля

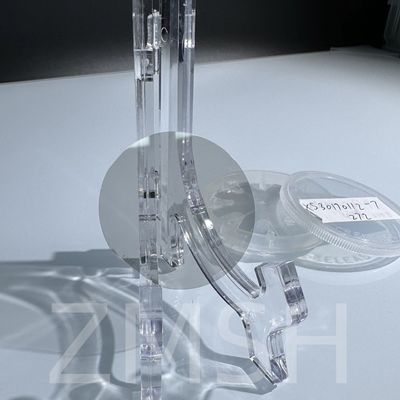

2-дюймовый SiC Wafer 4H N тип 6H-N тип 4H полутип 6H полутип двойной стороной полированный 2
