Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE

Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: ZMSH
Номер модели: Проводящая SiC субстрат N-типа

Оплата и доставка Условия:

Количество мин заказа: 1
Время доставки: 2-4 недели
Условия оплаты: T/T
Лучшая цена контакт

Подробная информация

Диаметр: 150±0,2 мм Polytype: 4 часа
Сопротивляемость: 0.015-0.025ом · см Толщина слоя: ≥ 0,4 мкм
СВОБОДНОЕ ПРОСТРАНСТВО: ≤5ea/вафля (2mm>D>0,5mm) Грубость передней (Si-линии): Ra≤0,2nm (5μm*5μm)
Крайний чип, царапины, трещины (визуальный осмотр): Никаких TTV: ≤3 мкм
Выделить:

6 дюймовый проводящий SiC-субстрат типа N

,

Проводящая SiC-субстрат типа MBE N

,

Проводящий Си-Си-субстрат эпитакси-N типа

Характер продукции

Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE



Н-типовой проводящий SiC-субстрат



Этот проводящий SiC-субстрат N-типа имеет диаметр 150 мм с точностью ± 0,2 мм и использует политип 4H для превосходных электрических свойств.Субстрат имеет диапазон сопротивляемости 0Он включает в себя надежный толщина переносного слоя не менее 0,4 мкм, повышая его структурную целостность.Контроль качества ограничивает пустоты до ≤ 5 на пластинуЭти характеристики делают SiC-субстрат идеальным для высокопроизводительных приложений в силовой электронике и полупроводниковых устройствах.обеспечение надежности и эффективности.



Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE 0



Спецификации и схематическая диаграмма для проводящей SiC-субстрата N-типа



N-type Conductive SiC Substrate



Позиции Спецификация Позиции Спецификация
Диаметр 150±0,2 мм

Грубость передней (Si-линии)

Ra≤0,2nm (5μm*5μm)

Политип

Сопротивляемость

4 часа

0.015-0.025ом · см

Эдж Чип, Скретч, Крэк

(визуальный осмотр)

TTV

Никаких

≤ 3 мкм

Толщина переносного слоя ≥ 0,4 мкм Варп ≤ 35 мкм

Недействительно

≤5ea/вафля (2mm>D>0,5mm)

Толщина

350±25 мкм



Свойства проводящего SiC-субстрата типа N





Проводящие кремниевый карбид (SiC) N-типа субстраты широко используются в различных электронных и оптоэлектронных приложениях из-за их уникальных свойств.Вот некоторые ключевые свойства проводящих SiC-субстратов типа N:



  1. Электрические свойства:

    • Высокая мобильность электронов:SiC обладает высокой мобильностью электронов, что позволяет обеспечить эффективный поток тока и высокоскоростные электронные устройства.
    • Низкая концентрация внутреннего носителя:SiC сохраняет низкую внутреннюю концентрацию носителя даже при высоких температурах, что делает его подходящим для применения при высоких температурах.
    • Высокое разрывное напряжение:SiC может выдерживать высокие электрические поля без разрушения, что позволяет изготавливать высоковольтные устройства.
  2. Тепловые свойства:

    • Высокая теплопроводность:SiC обладает отличной теплопроводностью, что помогает эффективно рассеивать тепло от высокомощных устройств.
    • Тепловая стабильность:SiC остается стабильным при высоких температурах, сохраняя свою структурную целостность и электронные свойства.
  3. Механические свойства:

    • Твердость:SiC - очень твердый материал, обеспечивающий долговечность и устойчивость к механическому износу.
    • Химическая инертность:SiC химически инертен и устойчив к большинству кислот и оснований, что полезно для суровой рабочей среды.
  4. Допинговые характеристики:

    • Контролируемый допинг типа N:Н-тип SiC обычно допируется азотом для введения избыточных электронов в качестве носителей заряда.

Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE 2Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE 3Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE 4Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE 5

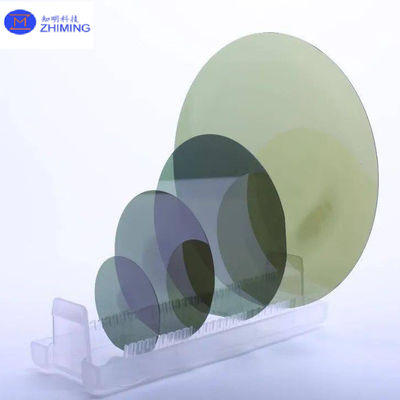

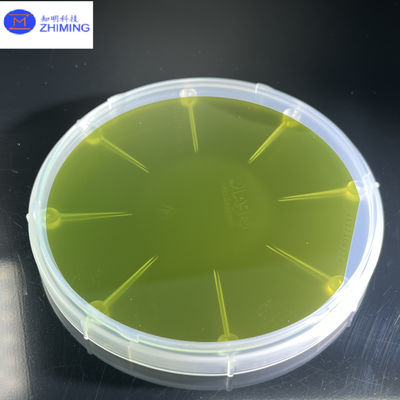

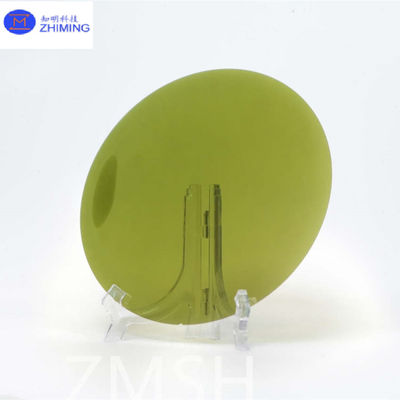

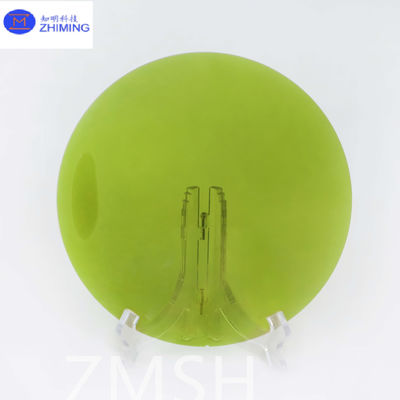

Фотопроводящего SiC-субстрата типа N



Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE 6Проводящая SiC субстрат N-типа композитная субстрат 6 дюймов для Epitaxy MBE CVD LPE 7



Вопросы и ответы



Вопрос: Что такое Си-Си эпитаксия?



А:Эпитаксия SiC - это процесс выращивания тонкого кристаллического слоя карбида кремния (SiC) на субстрате SiC. Это обычно происходит с использованием химического парового осаждения (CVD),где газообразные прекурсоры распадаются при высоких температурах, образуя слой SiCЭпитаксиальный слой соответствует кристаллической ориентации субстрата и может быть точно допирован и контролируется в толщине для достижения желаемых электрических свойств.Этот процесс необходим для изготовления высокопроизводительных SiC-устройств, используемых в электротехнике, оптоэлектроника и высокочастотные приложения, предлагающие такие преимущества, как высокая эффективность, тепловая стабильность и надежность.
