Полуизоляционные композитные субстраты SiC Epi готовые 6 дюймов 150 мм для оптоэлектронных устройств
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
| Номер модели: | Полуизоляционные композитные субстраты SiC |
Оплата и доставка Условия:
| Время доставки: | 2-4 недели |
|---|---|
| Условия оплаты: | T/T, T/T |
|
Подробная информация |
|||
| Диаметр: | 150±0,2 мм | Политип: | 4H-полу |
|---|---|---|---|
| Сопротивляемость: | ≥1E8ohm·cm | Толщина переносного SiC-слоя: | ≥ 0,4 мкм |
| СВОБОДНОЕ ПРОСТРАНСТВО: | ≤5ea/вафля (2mm>D>0,5mm) | Рябина передней части: | Ra≤0,2nm (5μm*5μm) |
| TTV: | ≤5 мкм | Варп: | ≤ 35 мкм |
| Выделить: | 6-дюймовые композитные подложки SiC,Составные субстраты SiC,готовые к эпи |
||
Характер продукции
Полуизоляционные композитные субстраты SiC Epi готовые 6 дюймов 150 мм для оптоэлектронных устройств
Резюме для полуизоляционных композитных субстратов SiC
Полуизоляционные композитные субстраты SiC, предназначенные для оптоэлектронных устройств, предлагают превосходные характеристики с их исключительными свойствами.Известный своими отличными электронными и тепловыми свойствамиС сопротивлением ≥ 1 E8 Ом/см эти подложки обеспечивают минимальное утечка тока и снижение электронного шума, что имеет решающее значение для высокоточных приложений.
Ключевой особенностью является толщина переносного слоя, которая составляет ≥ 0,4 мкм, обеспечивая надежную платформу для роста эпитаксиального слоя.с пустотами ≤ 5 на пластину для размеров от 0 доЭта низкая плотность дефектов обеспечивает высокую надежность и стабильность производительности при изготовлении устройства.
Эти подложки особенно подходят для высокомощных и высокочастотных оптоэлектронных устройств из-за их высокого разрывного напряжения и превосходной теплопроводности.Высокая механическая прочность и химическая устойчивость SiC-материала делают его идеальным для использования в суровых условиях, обеспечивая долговечность и долговечность изделий.
В целом, эти полуизоляционные композитные субстраты SiC разработаны для удовлетворения строгих требований современных оптоэлектронных приложений,создание надежной основы для разработки передовых электронных и фотонических устройств.
Спецификации и схематическая схемаПолуизоляционные композитные субстраты SiC

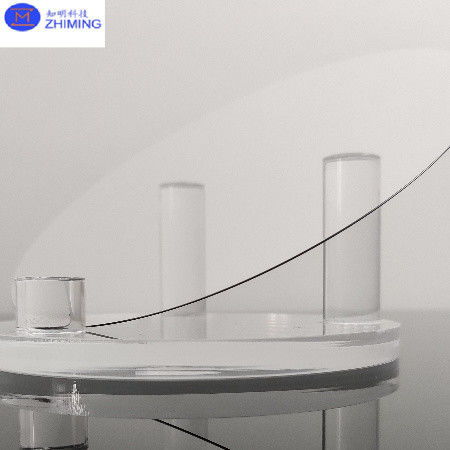

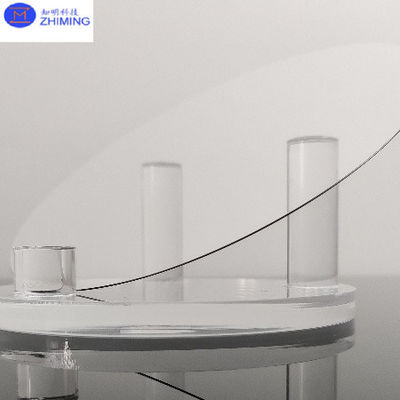

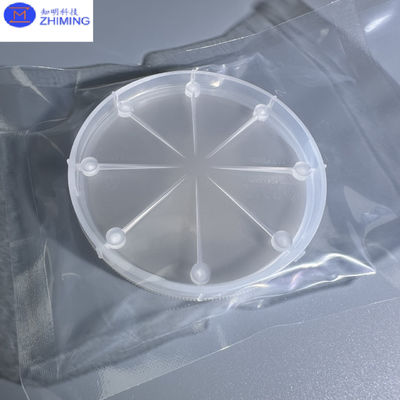

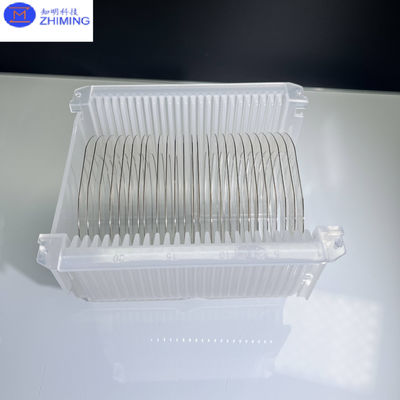

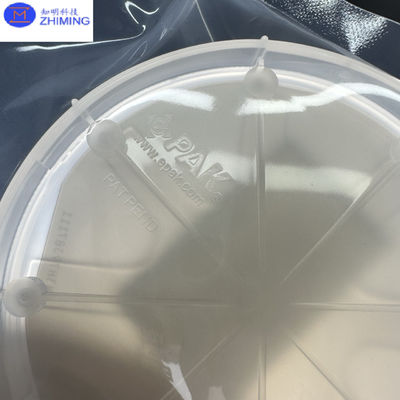

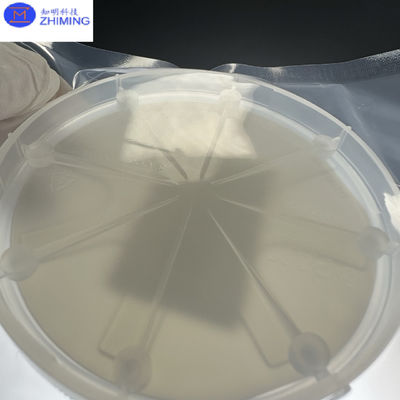

Фотовыставка полуизоляционных композитных субстратов SiC
Применение полуизоляционных композитных субстратов SiC
Полуизоляционные композитные субстраты из карбида кремния (SiC) имеют многочисленные применения в различных высокопроизводительных и передовых технологических областях.Вот некоторые ключевые области, где они особенно ценны:
-
Высокочастотная электроника:
- Субстраты SiC необходимы для изготовления таких устройств, как MESFET (Металлические полупроводниковые транзисторы с полевым эффектом) и HEMT (Транзисторы высокой электронной мобильности),которые используются в радиочастотной и микроволновой связиЭти устройства выигрывают от высокой теплопроводности SiC и широкой полосы пропускания, что позволяет работать и работать с высокой мощностью.
-
Электротехника:
- Субстраты SiC имеют решающее значение в силовой электронике для таких приложений, как преобразователи мощности, инверторы и двигатели.Они позволяют разрабатывать устройства, способные обрабатывать более высокие напряжения и токи с повышенной эффективностью и надежностью по сравнению с традиционными устройствами на основе кремния.
-
Оптоэлектроника:
- SiC используется в качестве субстрата для светодиодов (диодов, излучающих свет) и фотодетекторов.Свойства материала позволяют создавать УФ (Ультрафиолетовые) и синие светодиоды с превосходными характеристиками и долговечностью.
-
Высокотемпературная электроника:
- Благодаря своей превосходной тепловой устойчивости, SiC-субстраты используются в среде с высокой температурой, например, в аэрокосмической и автомобильной промышленности.Устройства на основе SiC могут надежно работать при температурах более 200°C.
-
Квантовые вычисления:
- Субстраты SiC изучаются при разработке компонентов квантовых вычислений. Свойства материала выгодны для создания кубитов и других квантовых устройств.
-
Датчики суровой среды:
- Устойчивость SiC делает его подходящим для датчиков, работающих в суровых условиях, таких как разведка нефти и газа, исследование космоса и мониторинг промышленных процессов.Эти датчики выдерживают экстремальные температуры., давления и коррозионной среды.
-
Биомедицинские изделия:
- В биомедицинской области субстраты SiC используются для имплантируемых устройств и биосенсоров из-за их биосовместимости и стабильности.Они обеспечивают надежную платформу для долгосрочных медицинских приложений.
-
Военные и оборона:
- Высокопроизводительный характер SiC делает его идеальным для оборонных применений, включая радиолокационные системы, электронную войну и системы связи.Способность материала обрабатывать высокую мощность и высокочастотные сигналы имеет решающее значение в этих приложениях.
Используя уникальные свойства полуизоляционного СиК, включая его высокую теплопроводность, широкий диапазон пропускания и химическую стабильность,Инженеры и исследователи могут разрабатывать устройства, которые отвечают требованиям этих передовых приложений.
Вопросы и ответы
Вопрос:Что такое полуизоляционный SiC?
А:Полуизоляционный карбид кремния (SiC) - это тип материала из карбида кремния, который был разработан с высокой электрической сопротивляемостью.Эта характеристика делает его отличным подложкой для изготовления высокочастотных и мощных электронных устройствВ отличие от проводящего SiC, полуизоляционный SiC минимизирует паразитарную проводимость, уменьшая помехи и улучшая производительность устройства.Этот материал достигает своих полуизоляционных свойств путем введения специальных допантов или дефектов, которые компенсируют свободные носители зарядаЕго теплопроводность и механическая прочность также делают его подходящим для применения в суровых условиях, таких как электроника и телекоммуникации..
