4H/6H P-Type sic wafer 4inch 6inch Z-класс P-класс D-класс Off axis: 2.0°-4.0°towards P-type doping

4H/6H P-Type sic wafer's abstract (Абстрактная информация о вафелях типа 4H/6H)

4H и 6H P-типовые карбиды кремния (SiC) являются критически важными материалами в передовых полупроводниковых устройствах, особенно для высокомощных и высокочастотных приложений.высокая теплопроводность, и отличная прочность поля разложения делают его идеальным для работы в суровых условиях, где традиционные устройства на основе кремния могут потерпеть неудачу.достигается с помощью элементов, таких как алюминий или бор, вводит носители положительного заряда (отверстия), позволяющие изготавливать силовые устройства, такие как диоды, транзисторы и тиристоры.

Политип 4H-SiC предпочтителен за его превосходную мобильность электронов, что делает его подходящим для высокоэффективных, высокочастотных устройств,в то время как 6H-SiC используется в приложениях, где необходима высокая скорость насыщенияОба политипа обладают исключительной тепловой устойчивостью и химической устойчивостью, что позволяет устройствам надежно функционировать в экстремальных условиях, таких как высокие температуры и высокое напряжение.

Эти пластины используются в различных отраслях промышленности, включая электромобили, системы возобновляемой энергии и телекоммуникации, для повышения энергоэффективности, уменьшения размера устройства и улучшения производительности.Поскольку спрос на надежные и эффективные электронные системы продолжает расти, 4H/6H P-type SiC-вофры играют ключевую роль в развитии современной силовой электроники.

4H/6H Свойства пластинок типа P sic

Свойства пластинок из карбида кремния (SiC) типа 4H/6H P способствуют их эффективности в высокомощных и высокочастотных полупроводниковых устройствах.

1.Кристаллическая структура (политипы)

• 4H-SiC: характеризуется шестиугольной кристаллической структурой с четырехслойной повторяющейся единицей.что делает его идеальным для высокочастотных и высокоэффективных устройств.
• 6H-SiC: также шестиугольный, но с шестислойным повторяющимся блоком. Он имеет немного более низкую мобильность электронов (~ 370 см2/В·с), но более высокую скорость насыщения, полезная в некоторых высокоскоростных приложениях.

2.Допинг типа P

• Допинг P-типа достигается путем введения таких элементов, как алюминий или бор.
• Уровень допинга можно контролировать, чтобы адаптировать электрические свойства пластины, оптимизируя ее для конкретных приложений.

3.Широкий диапазон (3,23 eV для 4H-SiC и 3,0 eV для 6H-SiC)

• Широкий диапазон пропускания SiC позволяет устройствам работать при гораздо более высоких температурах, напряжениях и частотах по сравнению с традиционными кремниевыми пластинами, повышая тепловую стабильность и энергоэффективность.

4.Высокая теплопроводность (3,7 Вт/см·К)

• Высокая теплопроводность SiC позволяет эффективно рассеивать тепло, что делает эти пластины идеальными для высокопроизводительных приложений, где управление теплом имеет решающее значение.

5.Электрическое поле высокого разрыва (2,8-3 МВ/см)

• Пластинки 4H/6H SiC обладают высоким электрическим полем разрыва, что позволяет им обрабатывать высокие напряжения без разрыва, что имеет решающее значение для силовой электроники.

6.Механическая твердость

• SiC является чрезвычайно твердым материалом (твердость Моха 9,5), предлагающим отличную механическую стабильность и износостойкость, что полезно для долгосрочной надежности в суровой среде.

7.Химическая стабильность

• SiC химически инертен и очень устойчив к окислению и коррозии, что делает его подходящим для использования в агрессивной среде, такой как в автомобильной и промышленной промышленности.

8.Низкая плотность дефектов

• Усовершенствованные методы производства позволили уменьшить плотность дефектов в пластинах 4H/6H SiC,который улучшает производительность и надежность электронных устройств за счет минимизации кристаллических дефектов, таких как вывихы и микротрубы.

9.Высокая скорость насыщения

• 6H-SiC имеет высокую скорость насыщения электронов, что делает его подходящим для высокоскоростных устройств, хотя 4H-SiC чаще используется для большинства высокомощных приложений из-за его превосходной мобильности электронов.

10.Совместимость с высокими температурами

• Как 4H, так и 6H P-силиковые пластины могут работать при температурах, превышающих 300 °C, что значительно превышает пределы кремния, что делает их незаменимыми в высокотемпературной электронике.

4H/6H Применения пластинок типа P

Эти свойства делают 4H/6H P-type SiC пластин необходимыми в приложениях, требующих надежной, высокоэффективной силовой электроники, такой как электромобили, системы возобновляемой энергии,и промышленные двигатели, где требования к высокой плотности мощности, высокой частоте и надежности являются первостепенными.

1. Мощные электронные устройства:
   4H/6H P-Type SiC-вофры обычно используются для производства мощных электронных устройств, таких как диоды, MOSFET и IGBT.и быстрые скорости переключения, что делает их широко используемыми в преобразовании мощности, инверторах, регулировании мощности и двигателях.

2. Высокотемпературное электронное оборудование:
   Си-цилиндровые пластинки сохраняют стабильную электронную производительность при высоких температурах, что делает их идеальными для применения в высокотемпературных средах, таких как аэрокосмическая, автомобильная электроника,и промышленное оборудование управления.

3. Высокочастотные устройства:
   Из-за высокой мобильности электронов и низкого срока службы электрононосца SiC-материала, пластинки SiC типа 4H/6H P очень подходят для использования в высокочастотных приложениях, таких как УЗИ,микроволновые устройства, и коммуникационных систем 5G.

4. Новые энергетические автомобили:
   В электромобилях (EV) и гибридных электромобилях (HEV) SiC-приборы питания используются в электроприводах, бортовых зарядных устройствах,и преобразователи постоянного тока для повышения эффективности и уменьшения потерь тепла.

5. Возобновляемая энергия:
   Силиково-цилиндровые силовые установки широко используются в фотоэлектрической генерации, ветровой энергии и системах хранения энергии, что помогает повысить эффективность преобразования энергии и стабильность системы.

6. Оборудование высокого напряжения:
   Высокие характеристики разрывного напряжения SiC-материала делают его очень подходящим для использования в высоковольтных системах передачи и распределения электроэнергии.такие как высоковольтные выключатели и выключатели.

7. Медицинское оборудование:
   В некоторых медицинских приложениях, таких как рентгеновские аппараты и другое высокоэнергетическое оборудование, SiC-устройства используются из-за их высокой устойчивости к напряжению и высокой эффективности.

Эти приложения в полной мере используют превосходные характеристики материалов 4H/6H SiC, такие как высокая теплопроводность, высокая прочность поля разложения и широкий пробел,делая их пригодными для использования в экстремальных условиях.

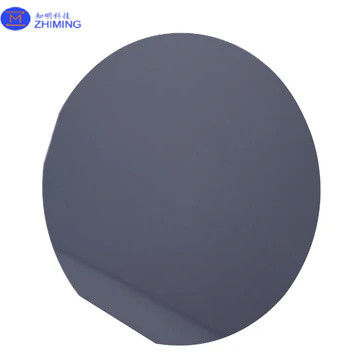

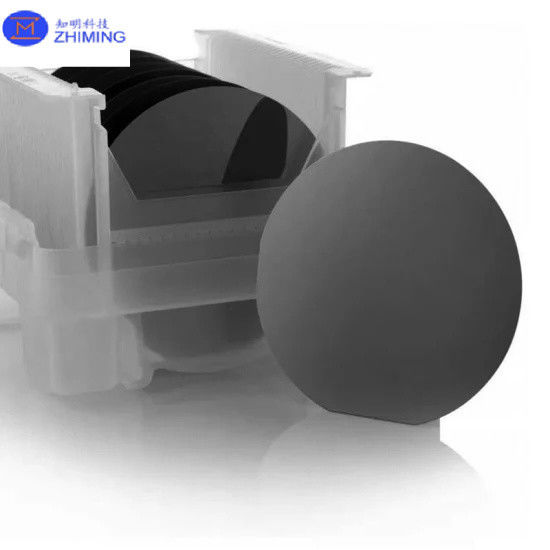

4H/6H P-Type Sic Wafer настоящие фотографии

Вопросы и ответы

Вопрос:В чем разница между 4H-SiC и 6H-SiC?

А:Все остальные политипы SiC представляют собой смесь цинковой смеси и Wurtzite связи. 4H-SiC состоит из равного количества кубических и шестиугольных связей с последовательностью ABCB.6H-SiC состоит из двух третей кубических связей и одной трети шестиугольных связей с последовательностью ABCACB
