5×5 мм 10×10 мм SiC Wafer 4H-P 6H-P 3C-N тип Производственный класс Исследовательский класс Дублированный класс
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
Подробная информация |
|||
| Тип: | 4H/6H-P 3C-N | TTV/Bow/Warp: | ≤2,5 мкм/≤5 мкм/≤15 мкм/≤30 мкм |
|---|---|---|---|
| Уровень: | Манекен исследования продукции | Диаметр: | 5*5 мм±0,2 мм & 10*10 мм±0,2 мм |
| Толщина: | 350 мкм±25 мкм | Ориентация вафли: | За пределами оси: 2,0°-4,0° в сторону 112 0 ± 0,5° для 4H/6H-P, на оси: |
| Сопротивляемость: | 4H/6H-P ≤0,1 Ωcm 3C-N ≤0,8 mΩ•cm | Исключение края: | 3 mm |
| Выделить: | 3C-N SiC вафель,4H-P SiC вафель,6H-P SiC вафель |
||
Характер продукции
5×5 мм 10×10 мм SiC Wafer 4H-P 6H-P 3C-N Тип Производственный класс Исследовательский класс Дублированный класс
Описание 5×5 мм и 10×10 мм пластинки SiC:
5×5мм и 10×10мм пластины из карбида кремния (SiC) представляют собой субстраты небольшого размера, которые играют решающую роль в различных применениях полупроводников.Обычно используется в компактных электронных устройствах, где пространство ограниченоЭти пластинки SiC являются важными компонентами в производстве электронных устройств, силовой электроники, оптоэлектроники и датчиков.Их конкретные размеры отвечают различным требованиям с точки зрения ограничений пространства.Исследователи, инженеры, специалисты, специалисты в области технологий,и производители используют эти пластинки SiC для разработки передовых технологий и изучения уникальных свойств карбида кремния для широкого спектра приложений.
Символы 5×5 мм и 10×10 мм SiC вафры:
4H-P тип SiC:
Высокая мобильность электронов.
Подходит для высокомощных и высокочастотных приложений.
Отличная теплопроводность.
Идеально подходит для работы при высоких температурах.
6H-P тип SiC:
Хорошая механическая прочность.
Высокая теплопроводность.
Используется в высокомощных и высокотемпературных приложениях.
Подходит для электроники в суровой среде.
3C-N типа SiC:
Многофункциональный для электроники и оптоэлектроники.
Совместима с кремниевой технологией.
Подходит для интегральных схем.
Предлагает возможности для электроники с широким диапазоном
Форма 5×5 мм и 10×10 мм SiC-вофлеров:
| Уровень | Уровень производства (P класс) |
Уровень исследования (Р класс) |
Скриншоты (D класс) |
|
| Первичная плоская ориентация | 4H/6H-P | {10-10} ±5,0° | ||
| 3C-N | {1-10} ± 5,0° | |||
| Первичная плоская длина | 150,9 мм ±1,7 мм | |||
| Вторичная плоская длина | 80,0 мм ±1,7 мм | |||
| Вторичная плоская ориентация | Кремний сверху: 90° CW. от Prime flat ±5.0° | |||
| Грубость | Польский Ra≤1 nm CMP Ra≤0,2 нм |
|||
| Разрывы на краю С помощью высокоинтенсивного света |
Никаких | 1 допустимо, ≤1 мм | ||
| Шестерковые пластины С помощью высокоинтенсивного света |
Совокупная площадь ≤1 % | Кумулятивная площадь ≤3 % | ||
| Политипные районы С помощью высокоинтенсивного света |
Никаких | Совокупная площадь ≤ 2 % | Совокупная площадь ≤ 5% | |
| Силиконовые царапины поверхности С помощью высокоинтенсивного света |
3 царапины на 1 х пластинке диаметр совокупная длина |
5 царапин на 1 х вафель диаметр совокупная длина |
8 царапин до 1× диаметра пластины совокупная длина |
|
| Красные чипсы высокие По интенсивности света |
Никаких | 3 допускаются, ≤0,5 мм каждый | 5 допускается, ≤ 1 мм каждый | |
| Загрязнение кремниевой поверхности По высокой интенсивности |
Никаких | |||
| Опаковка | Кассета с несколькими пластинами или контейнер с одной пластинкой | |||

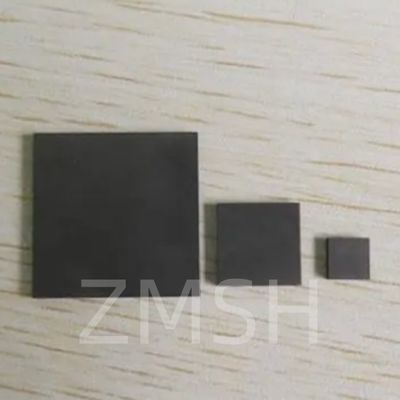

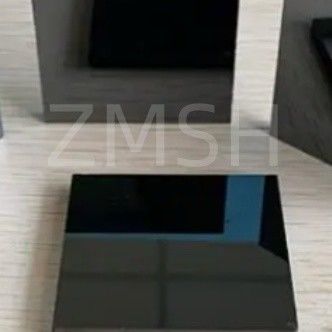

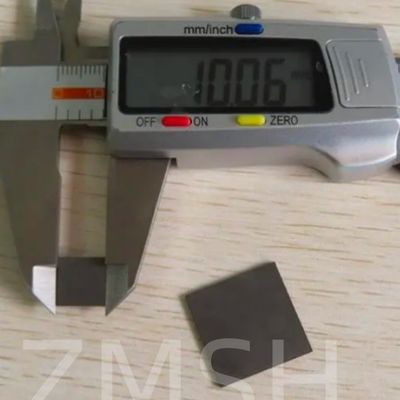

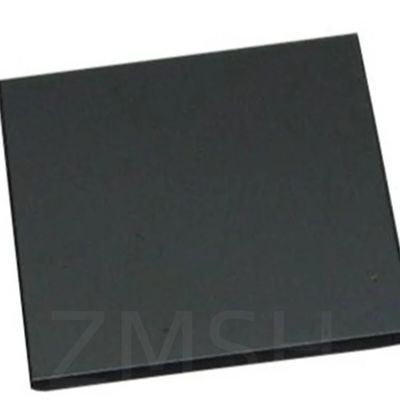

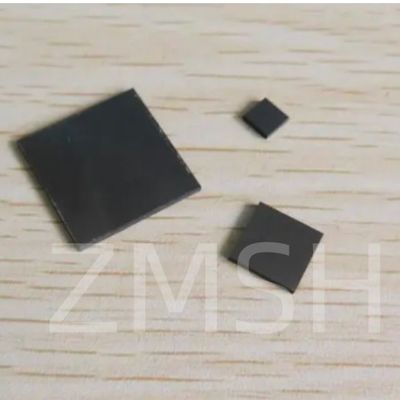

Физическая фотография 5×5 мм и 10×10 мм SiC вафры:
Применение 5×5 мм и 10×10 мм пластин SiC:
4H-P тип SiC:
Электроника высокой мощности: используется в диодах питания, MOSFET и высоковольтных выпрямителях.
RF и микроволновые устройства: подходят для высокочастотных приложений.
Средства высокой температуры: идеально подходят для аэрокосмических и автомобильных систем.
6H-P тип SiC:
Электроника мощности: используется в диодах Шоттки, мощных MOSFET и тиристорах для высокомощных приложений.
Высокотемпературная электроника: Подходит для электроники в суровой среде.
3C-N типа SiC:
Интегрированные схемы: идеально подходят для ИК и MEMS из-за совместимости с кремниевой технологией.
Оптоэлектроника: используется в светодиодах, фотодетекторах и датчиках.
Биомедицинские датчики: применяются в биомедицинских устройствах для различных датчиков.
ПрименениеФотографии 5×5 мм и 10×10 мм SiC вафры:
Часто задаваемые вопросы
1Вопрос: В чем разница между 3C и 4H-SiC?
Ответ:В целом 3C-SiC известен как низкотемпературный стабильный политип, тогда как 4H и 6H-SiC известны как высокотемпературные стабильные политипы.которые нуждаются в относительно высокой температуре и количество дефектов эпитаксиального слоя коррелируют с соотношением Cl/Si.
