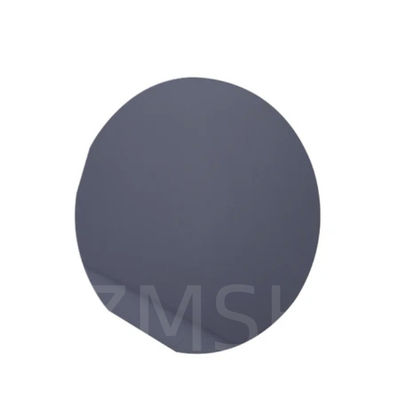

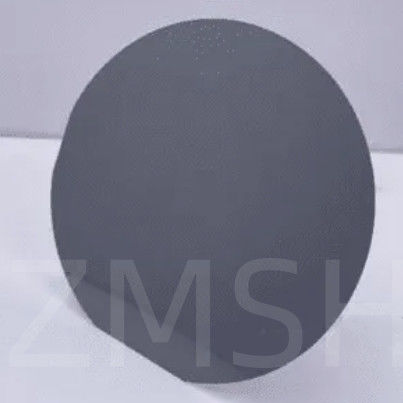

2 дюйма 4 дюйма 6 дюймов 8 дюймов 3C-N SiC Wafer Силиконовый карбид Оптоэлектронный высокомощный RF LEDS
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | ZMSH |
| Model Number: | Silicon carbide wafer |
Оплата и доставка Условия:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
Подробная информация |
|||
| EPD: | ≤ 1E10/см2 | Толщина: | 600±50 мкм |
|---|---|---|---|
| Частица: | Свободная/низкая частица | Исключение края: | ≤50мм |
| Поверхностная отделка: | Одиночное/двойное отполированное бортовое | Тип: | 3C-N |
| Сопротивляемость: | Высокая резистивность | Диаметр: | 2 дюйма 4 дюйма 6 дюймов 8 дюймов |
| Выделить: | 8-дюймовый DSP из карбида кремния,4-дюймовый DSP из карбида кремния.,6 дюймовый DSP из карбида кремния |
||
Характер продукции
2 дюйма 4 дюйма 6 дюймов 8 дюймов 3C-N SiC Wafer Силиконовый карбид Оптоэлектронный высокомощный RF LEDS
Описание Wafer 3C-N SiC:
По сравнению с 4H-Sic, хотя разрыв в полосе 3C карбида кремния
(3C SiC)
Ее теплопроводность и механические свойства лучше, чем у 4H-SiC.плотность дефекта на интерфейсе между изоляционным оксидом qate и 3C-sic ниже. что более благоприятно влияет на производство высоковольтных, высоконадежных и долговечных устройств.Устройства на основе 3C-SiC в основном изготавливаются на си-субстратах с большим несоответствием решетки и несоответствием коэффициента теплового расширения между Si и 3C SiC, что приводит к высокой плотности дефектаБолее того, недорогие 3C-SiC-волты окажут значительное влияние на рынок силовых устройств в диапазоне 600-1200в.ускорение прогресса всей отраслиПоэтому разработка больших объемов 3C-SiC-облачек неизбежна.
Характер Wafer 3C-N SiC:
1. Кристаллическая структура: 3C-SiC имеет кубическую кристаллическую структуру, в отличие от более распространенных шестиугольных политипов 4H-SiC и 6H-SiC. Эта кубическая структура предлагает некоторые преимущества в определенных приложениях.
2Пробел в диапазоне: пробел в диапазоне 3C-SiC составляет около 2,2 eV, что делает его подходящим для применения в оптоэлектронике и высокотемпературной электронике.
3Теплопроводность: 3C-SiC имеет высокую теплопроводность, что важно для приложений, требующих эффективного рассеивания тепла.
4Совместимость: совместима со стандартными технологиями обработки кремния, что позволяет интегрировать ее с существующими устройствами на основе кремния.
Форма Wafer 3C-N SiC:
| Собственность | N-тип 3C-SiC, однокристаллический |
| Параметры решетки | a=4,349 Å |
| Последовательность складирования | ABC |
| Твердость Моха | ≈9.2 |
| Коэффициент расширения | 3.8×10-6/K |
| Постоянная диэлектрическая | c~9.66 |
| Пробелы в полосе | 2.36 eV |
| Электрическое поле срыва | 2-5×106В/см |
| Скорость дрейфа насыщения | 2.7×107 м/с |
| Уровень | Производственный класс MPD (класс Z) | Стандартный уровень производства (уровень P) | Уровень пробки (уровень D) |
| Диаметр | 145.5 мм ~ 150,0 мм | ||
| Толщина | 350 мкм ± 25 мкм | ||
| Ориентация пластинки | За окном оси: 2,0°-4,0°в сторону [1120] ± 0,5° для 4H/6H-P, на оси: ≈111 ≈ ± 0,5° для 3C-N | ||
| Плотность микротруб | 0 см-2 | ||
| Сопротивляемость | ≤ 0,8 мΩ ̊ см | ≤ 1 м Ω ̊ см | |
| Первичная плоская ориентация | {110} ± 5,0° | ||
| Первичная плоская длина | 32.5 мм ± 2,0 мм | ||
| Вторичная плоская длина | 180,0 мм ± 2,0 мм | ||
| Вторичная плоская ориентация | Кремний с поднятой стороной: 90° CW. от Prime flat ± 5,0° | ||
| Исключение краев | 3 мм | 6 мм | |
| LTV/TTV/Bow/Warp | ≤2,5 мкм/≤5 мкм/≤15 мкм/≤30 мкм | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |
| Грубость | Польский Ra≤1 nm | ||
| CMP Ra≤0,2 нм | Ra≤0,5 нм | ||
| Краевые трещины от высокой интенсивности света | Никаких | Кумулятивная длина ≤ 10 мм, одиночная длина ≤ 2 мм | |
| Шестигранные пластины с высокой интенсивностью света | Кумулятивная площадь ≤ 0,05% | Кумулятивная площадь ≤ 0,1% | |
| Политипные области по высокой интенсивности света | Никаких | Совокупная площадь ≤ 3% | |
| Визуальные углеродные включения | Кумулятивная площадь ≤ 0,05% | Кумулятивная площадь ≤ 3% | |
| Силиконовая поверхность царапается высокоинтенсивным светом | Никаких | Кумулятивная длина ≤ 1 × диаметр пластины | |
| Крайние чипы с высокой интенсивностью света | Не допускается ширина и глубина ≥ 0,2 мм | 5 допускается, ≤ 1 мм каждый | |
| Загрязнение поверхности кремния высокой интенсивностью | Никаких | ||
| Опаковка | Кассета с несколькими пластинами или контейнер с одной пластинкой | ||
Применение Wafer 3C-N SiC:
1Электротехника:3C-SiC-облаки используются в высокопроизводительных электронных устройствах, таких как MOSFET (транзисторы с полевым эффектом металлического оксида-полупроводника) и диоды Шоттки из-за их высокого разрывного напряжения, высокая теплопроводность и низкое сопротивление.
2. Устройства для радиочастотных и микроволновых сигналов: The high electron mobility and superior thermal conductivity of 3C-SiC make it suitable for applications in radio frequency (RF) and microwave devices like high-power amplifiers and high-frequency transistors.
3Оптоэлектроника: 3C-SiC пластинки используются в разработке оптико-электронных устройств, таких как светодиоды (LED), фотодетекторы,и лазерных диодов благодаря их широкой полосе пропускания и отличным тепловым свойствам.
4. Устройства MEMS и NEMS: микроэлектромеханические системы (MEMS) и наноэлектромеханические системы (NEMS) пользуются 3C-SiC пластинками для их механической стабильности,способность к высокотемпературной работе;, и химической инертности.
5. датчики: 3C-SiC пластинки используются в производстве датчиков для суровых условий, таких как датчики высокой температуры, датчики давления, датчики газа и химические датчики,из-за их прочности и стабильности.
6Системы электросетей: В системах распределения и передачи электроэнергии, 3C-SiC-вофры используются в высоковольтных устройствах и компонентах для эффективного преобразования энергии и снижения потерь энергии.
7Аэрокосмическая и оборонная промышленность: высокая терпимость к температуре и твердость радиации 3C-SiC делают его подходящим для применения в аэрокосмической и оборонной промышленности, в том числе в компонентах самолетов, радиолокационных системах,и устройства связи.
8Хранение энергии: пластины 3C-SiC используются для хранения энергии в таких устройствах, как батареи и суперконденсаторы, из-за их высокой теплопроводности и стабильности в суровых условиях эксплуатации.
Промышленность полупроводников: пластины 3C-SiC также используются в полупроводниковой промышленности для разработки передовых интегральных схем и высокопроизводительных электронных компонентов.

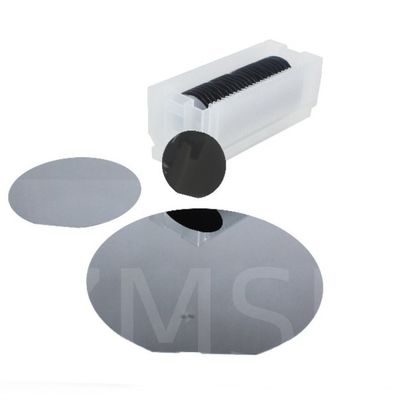

Изображение применения 3C-N SiC Wafer:

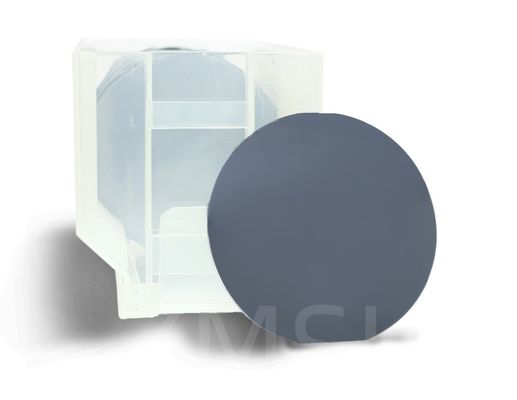

Упаковка и перевозка:
Часто задаваемые вопросы
1Вопрос: В чем разница между 4H и 3C?Кремниевый карбид?
A:по сравнению с 4H-SiC, хотя разрыв в полосе 3C карбида кремния (3C SiC) ниже, его мобильность носителя, теплопроводность и механические свойства лучше, чем у 4H-SiC
2Вопрос: Каков электронный сходство 3C SiC?
Ответ:Афинитеты электронов 3C, 6H и 4H SIC (0001) составляют 3,8eV, 3,3eV и 3,1eV соответственно.
