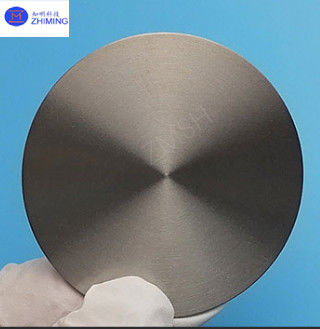

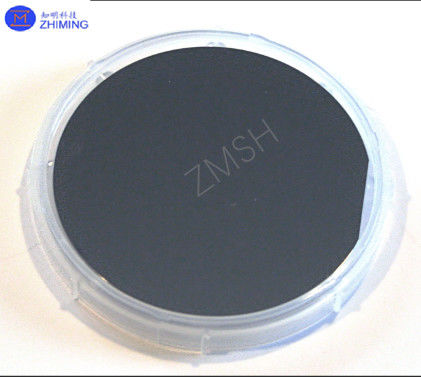

В качестве субстрата 2 дюйма 3 дюйма 4 дюйма 5 дюймов 6 дюймов Un/S/Zn Тип N/P Полированный DSP/SSP
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
| Номер модели: | Индий арсенид (InAs) субстрат |
Оплата и доставка Условия:
| Количество мин заказа: | 25 |
|---|---|
| Цена: | undetermined |
| Упаковывая детали: | пенообразованный пластик+картон |
| Время доставки: | 2-4weeks |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 шт/неделю |
|
Подробная информация |
|||
| Материал: | Арсенид индия (InAs) | Пробелы: | 0.354 eV (прямой диапазонный разрыв при 300 K) |
|---|---|---|---|
| Мобильность электронов: | > 40 000 см2/В·с (300 К), позволяющие использовать высокоскоростные электронные устройства | Действующая масса: | Эффективная масса электронов: ~ 0,023 м0 (масса свободных электронов) |
| Решетка постоянн: | 6.058 Å, хорошо сочетается с такими материалами, как GaSb и InGaAs | Теплопроводность: | ~ 0,27 W/cm·K при 300 K |
| Концентрация внутреннего носителя: | ~1,5 × 1016 см−3 при 300 К | Индекс преломления: | ~ 3,51 (на длине волны 10 мкм) |
| Выделить: | 5 дюймов в качестве субстрата,6 дюймов в качестве субстрата,4 дюйма в качестве субстрата |
||
Характер продукции
В качестве субстрата 2 дюйма 3 дюйма 4 дюйма 5 дюймов 6 дюймов Un/S/Zn Тип N/P DSP/SSP
Абстракт субстратов арсенида индия (InAs)
Субстраты арсенида индия (InAs) имеют важное значение для разработки передовых полупроводниковых технологий благодаря их уникальному сочетанию электрических и оптических свойств.В качестве III-V полупроводников, InAs особенно ценится за его узкий диапазон 0,36 eV при комнатной температуре, что позволяет ему эффективно работать в инфракрасном спектре.Это делает InAs идеальным материалом для инфракрасных фотодетекторов, где требуется высокая чувствительность к инфракрасному излучению.что делает его важным для высокоскоростной электроники, такой как транзисторы и интегральные схемы, используемые в системах связи и высокочастотных приложениях.
Кроме того, InAs играет ключевую роль в развивающейся области квантовых технологий.которые имеют решающее значение для разработки квантовых устройствВозможность интеграции InAs с другими материалами, такими как InP и GaAs, еще больше повышает его универсальность.что приведет к созданию передовых гетероструктур для оптоэлектронных устройств, таких как лазерные диоды и светоизлучающие диоды.
Свойства субстратов InAs
1Узкий пробел.
InAs имеет прямой диапазон 0,354 eV при комнатной температуре, что делает его отличным материалом для обнаружения инфракрасного излучения длинной волны (LWIR).Его узкий диапазон позволяет высокой чувствительности в обнаружении фотонов низкой энергии, имеет решающее значение для применения в термической визуализации и спектроскопии.
2Высокая мобильность электронов
Одним из выдающихся свойств ИНА является его исключительная мобильность электронов, превышающая 40 000 см2/В•с при комнатной температуре.Эта высокая мобильность облегчает разработку высокоскоростных и маломощных электронных устройств, такие как транзисторы высокой электронной мобильности (HEMT) и терагерцовые осцилляторы.
3Низкая эффективная масса
Низкая эффективная масса электронов в InAs приводит к высокой подвижности носителя и уменьшению рассеяния, что делает его идеальным для применения на высоких частотах и исследований квантового транспорта.
4Отличное сочетание решетки.
ИнА-субстраты демонстрируют хорошую решетчатую совместимость с другими III-V материалами, такими как антимонид галлия (GaSb) и арсенид галлия индия (InGaAs).Эта совместимость позволяет изготавливать гетероструктуры и устройства с несколькими соединениями., которые имеют решающее значение для передовых оптико-электронных приложений.
5Сильная инфракрасная реакция.
Сильное поглощение и излучение в инфракрасном спектре делают его оптимальным материалом для фотонических устройств, таких как лазеры и детекторы, которые работают в спектральных областях 3-5 мкм и 8-12 мкм.
| Недвижимость | Описание |
|---|---|
| Пробелы | 0.354 eV (прямой диапазонный разрыв при 300 K) |
| Мобильность электронов | > 40 000 см2/В·с (300 К), позволяющие использовать высокоскоростные электронные устройства |
| Действующая масса | Эффективная масса электронов: ~ 0,023 м0 (масса свободных электронов) |
| Постоянная решетки | 6.058 Å, хорошо сочетается с такими материалами, как GaSb и InGaAs |
| Теплопроводность | ~ 0,27 W/cm·K при 300 K |
| Концентрация внутреннего носителя | ~1,5 × 1016 см−3 при 300 К |
| Индекс преломления | ~ 3,51 (на длине волны 10 мкм) |
| Инфракрасная реакция | Чувствительны к длинам волн в диапазоне 3 ‰ 5 ‰ и 8 ‰ 12 ‰ |
| Структура кристалла | Цинковая смесь |
| Механические свойства | Хрупкий и требует тщательного обращения во время обработки |
| Коэффициент теплового расширения | ~4,6 × 10−6 /K при 300 K |
| Точка плавления | ~942 °C |
Изготовление субстратов InAs
1. Кристаллический рост
Субстраты InAs в основном производятся с использованием таких методов, как метод Czochralski (CZ) и метод Vertical Gradient Freeze (VGF).Эти методы обеспечивают высококачественные однокристаллы с минимальными дефектами.
-
Метод ЦохральскогоВ этом процессе кристалл семени погружают в расплавленную смесь индия и мышьяка, медленно вытягивают и вращают, позволяя кристаллу расти слоем за слоем.
-
Вертикальное замораживание градиента: Этот метод предполагает затвердевание расплавленного материала в контролируемом термическом градиенте, в результате чего получается равномерная кристаллическая структура с меньшим количеством вывихов.

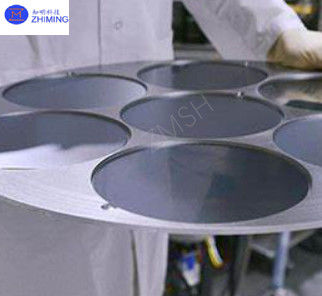

2. Обработка пластин
Как только кристалл вырастет, его нарезают на пластинки желаемой толщины с помощью прецизионных режущих инструментов.необходимые для изготовления устройстваХимико-механическая полировка (CMP) часто используется для удаления поверхностных несовершенств и повышения плоскости.
3Контроль качества
Расширенные методы характеристики, включая рентгеновскую дифракцию (XRD), микроскопию атомной силы (AFM) и измерения эффекта Холла, используются для обеспечения структурных, электрических,и оптическое качество подложки.
Применение субстратов InAs
1Инфракрасные детекторы.
InAs-субстраты широко используются в инфракрасных фотодетекторах, особенно для термоизоляции и мониторинга окружающей среды.Их способность обнаруживать инфракрасный свет длинной волны делает их незаменимыми для применения в обороне, астрономии и промышленной инспекции.
2. Квантовые устройства
InAs является предпочтительным материалом для квантовых устройств из-за его низкой эффективной массы и высокой мобильности электронов.и продвинутые фотонические схемы.
3Высокоскоростная электроника
Высокая электронная подвижность InAs позволяет разработать высокоскоростные транзисторы, включая HEMT и гетеросоединение биполярных транзисторов (HBT).Эти устройства имеют решающее значение для применения в беспроводной связи, радиолокационные системы и высокочастотные усилители.
4. Оптоэлектроника
InAs субстраты используются при изготовлении инфракрасных лазеров и светоизлучающих диодов (LED).
5Терагерцовые технологии.
Технологии терагерца все чаще используются в скрининге безопасности, неразрушающих испытаниях и биомедицинской визуализации.
Вопросы и ответы
Вопрос: Каковы преимущества InAs Substrates?
А:1Высокая чувствительность: Устройства на базе InAs обладают отличной чувствительностью к инфракрасному свету, что делает их идеальными для условий слабой освещенности.
2- универсальность: подложки InAs могут быть интегрированы с различными III-V материалами, что позволяет проектировать универсальные и высокопроизводительные устройства.
3Масштабируемость: Усовершенствование методов выращивания кристаллов позволило изготовить InA-вофы большого диаметра, отвечающие требованиям современного производства полупроводников.
некоторые продукты, подобные субстратам арсенида индия (InAs)
1. Субстраты галлиевого арсенида (GaAs)
- Ключевые свойства: Прямой диапазонный разрыв (1,42 eV), высокая мобильность электронов (~ 8,500 см2/В·с) и отличная теплопроводность (~ 0,55 Вт/см·К).
- Заявления: Широко используется в высокочастотной электронике, солнечных батареях и оптоэлектронике, таких как светодиоды и лазерные диоды.
- Преимущества: хорошо зарекомендовавшие себя производственные процессы, что делает его экономически эффективным для многих применений.
2Индий фосфид (InP) субстраты
- Ключевые свойства: Прямой диапазонный разрыв (1,34 eV), высокая мобильность электронов (~ 5,400 см2/В·с) и отличная совпадение решетки с InGaAs.
- Заявления: Необходимо для высокоскоростных фотонических устройств, оптических систем связи и квантовых лазеров каскада.
- Преимущества: высокая теплопроводность и пригодность для применения на высокой мощности.
Тег: #InAsSubstrate #Полупроводниковый субстрат
