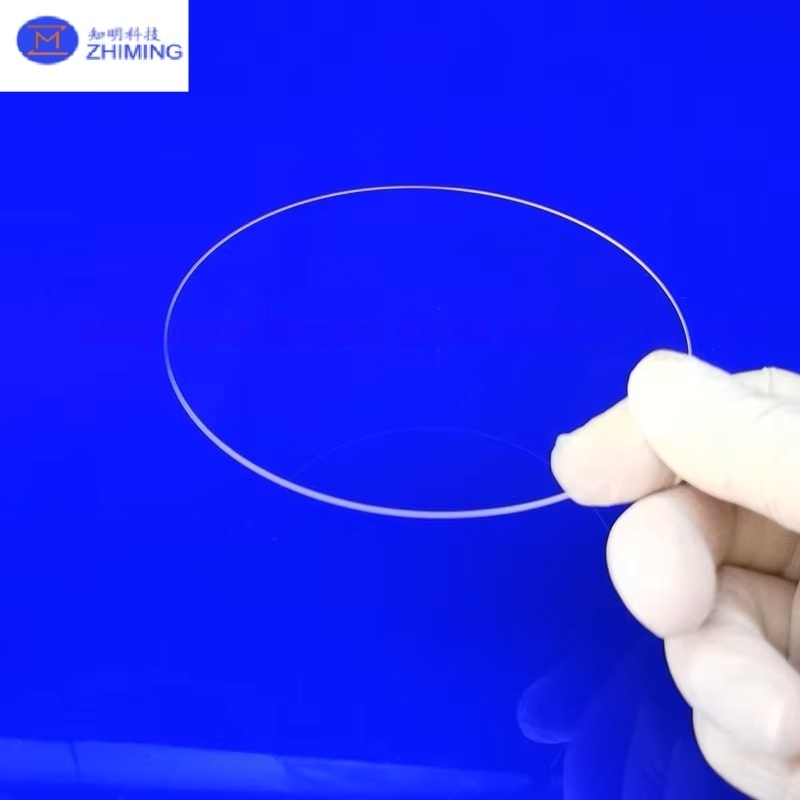

Введение в плавленый кварц JGS1, JGS2 и JGS3

«Плавленый кварц» или «плавленый кремнезем» — это аморфная фаза кварца (SiO2). В отличие от боросиликатного стекла, плавленый кремнезем не содержит добавок; следовательно, он существует в чистом виде, SiO2. Плавленый кремнезем имеет более высокое пропускание в инфракрасном и ультрафиолетовом спектре по сравнению с обычным стеклом. Плавленый кремнезем получают путем плавления и повторной кристаллизации сверхчистого SiO2. С другой стороны, синтетический плавленый кремнезем изготавливается из богатых кремнием химических прекурсоров, таких как SiCl4, которые газифицируются, а затем окисляются в атмосфере H2 + O2. Образовавшаяся в этом случае пыль SiO2 сплавляется в кремнезем на подложке. Блоки плавленого кремнезема разрезаются на пластины, после чего пластины окончательно полируются.

JGS1, JGS2 и JGS3 — это три специализированных сорта высокочистого плавленого кремнезема, каждый из которых предназначен для оптимальной работы в разных диапазонах длин волн. Произведенные в соответствии со строгими производственными стандартами, они обеспечивают отличную оптическую передачу, термическую стабильность и устойчивость к деградации окружающей среды. Эти материалы широко используются в лазерных системах, спектроскопии, обработке полупроводников, инфракрасном изображении и прецизионной метрологии.

Хотя все три сорта основаны на аморфном SiO₂ с превосходной чистотой и однородностью, их ключевое различие заключается в спектральном диапазоне и контроле содержания OH, что делает их идеальными для различных применений в УФ-, видимом и ИК-диапазонах.

Плавленый кремнезем УФ-класса - JGS1, JGS2 и JGS3

JGS1 – Плавленый кремнезем УФ-класса

Диапазон пропускания по длине волны:185–2500 нм
Основное преимущество:Исключительное пропускание в глубоком ультрафиолете (DUV).

JGS1 — это плавленый кремнезем премиум-класса для УФ-диапазона, предназначенный для применений, требующих превосходного пропускания в спектре глубокого ультрафиолета. Произведенный с ультранизким содержанием металлических примесей и контролируемым содержанием гидроксила (OH), он обеспечивает минимальное поглощение и высокую стабильность при воздействии УФ-лазера.

Основные оптические свойства JGS1:

• Высокое пропускание (>90%) от 200 нм и выше.

• Очень низкая флуоресценция и минимальная соляризация.

• Высокий порог лазерного повреждения для длин волн эксимерных лазеров.

• Отличное качество поверхности, достигаемое после прецизионной полировки.

Типичные области применения JGS1:

• Оптика эксимерных лазеров (системы 193 нм, 248 нм).

• Проекционные линзы и маски для фотолитографии.

• Окна и призмы УФ-класса для спектроскопического оборудования.

• Высокопроизводительные УФ-светоделители.

• Научные приборы для ультрафиолетового анализа.

JGS2 – Плавленый кремнезем оптического класса

Диапазон пропускания по длине волны:220–3500 нм
Основное преимущество:Сбалансированная производительность от видимой (VIS) до ближней инфракрасной (NIR) областей.

JGS2 — это плавленый кремнезем оптического класса общего назначения, оптимизированный для видимых и ближних инфракрасных применений. Он по-прежнему сохраняет умеренное УФ-пропускание, но его основная сила заключается в высоком пропускании и низких искажениях волнового фронта в спектре VIS–NIR.

Основные оптические свойства JGS2:

• Высокое пропускание в спектре видимого света.

• Хорошая УФ-прозрачность до ~220 нм.

• Отличная устойчивость к термическому удару и механическая прочность.

• Равномерный показатель преломления с минимальной двулучепреломлением.

Типичные области применения JGS2:

• Прецизионные линзы и окна для визуализации.

• Оптика лазерных систем для длин волн VIS–NIR.

• Оптические микроскопы и проекционные системы.

• Светоделители, фильтры и призмы для измерительных устройств.

• Защитная оптика в условиях высокоэнергетических лазеров.

JGS3 – Плавленый кремнезем ИК-класса

Диапазон пропускания по длине волны:260–3500 нм
Основное преимущество:Улучшенное инфракрасное (ИК) пропускание с уменьшенными пиками поглощения OH.

JGS3 специально разработан для применений, связанных с ИК-излучением. Процесс производства минимизирует содержание гидроксильных групп, уменьшая полосы поглощения при ~2,73 мкм и ~4,27 мкм, которые распространены в стандартном плавленом кремнеземе. Это делает JGS3 особенно ценным в ИК-спектроскопии и тепловизионной технике.

Основные оптические свойства JGS3:

• Высокое ИК-пропускание с низкими потерями на поглощение.

• Уменьшенные полосы поглощения, связанные с OH.

• Отличная термическая и химическая стойкость.

• Стабильные оптические характеристики при повторных циклах нагрева.

Типичные области применения JGS3:

• Окна и кюветы ИК-спектрометров.

• Оптика тепловизионных камер.

• Защитные окна ИК-датчиков.

• Промышленные порты обзора для высоких температур.

• Компоненты волоконно-оптической ИК-связи.

Сравнительный обзор – JGS1 против JGS2 против JGS3

Чтобы помочь выбрать правильный сорт, вот сравнительная сводка:

Качество производства плавленого кремнезема JGS1, JGS2 и JGS3


Производство плавленого кремнезема серии JGS включает в себя:

Очистка сырья – используется только сверхчистое сырье SiO₂.

Контролируемое плавление – обеспечивает минимальное количество включений и пузырьков.

Отжиг – устраняет внутренние напряжения для поддержания низкого двулучепреломления.

Прецизионная формовка – использование алмазных инструментов для точных размеров.

Сверхтонкая полировка – достижение шероховатости поверхности <5 Å RMS.

Спектральное тестирование – использование спектрофотометров для подтверждения кривых пропускания.

FAQ – Плавленый кремнезем JGS1, JGS2 и JGS3

В1: В чем основные различия между плавленым кремнеземом JGS1, JGS2 и JGS3?
О:

• JGS1 — это плавленый кремнезем УФ-класса с отличным пропусканием в глубоком УФ-диапазоне (185–2500 нм), идеально подходящий для эксимерных лазеров, литографии и УФ-спектроскопии.

• JGS2 — это плавленый кремнезем оптического класса, оптимизированный для применений в видимом и ближнем инфракрасном диапазонах (220–3500 нм), идеально подходящий для прецизионной оптики общего назначения.

• JGS3 — это плавленый кремнезем ИК-класса с улучшенным инфракрасным пропусканием (260–3500 нм) и минимальными пиками поглощения OH, используемый для ИК-спектроскопии и тепловизионной техники.

В2: Как мне выбрать между JGS1, JGS2 и JGS3?
О:Сопоставьте сорт с вашим основным диапазоном длин волн:

• Выберите JGS1 если ваша система работает в основном в УФ-спектре (<250 нм).

• Выберите JGS2 если ваше применение находится в видимом или ближнем инфракрасном диапазоне.

• Выберите JGS3 для конструкций, ориентированных на инфракрасный диапазон, особенно когда важно уменьшение поглощения OH.

В3: Могут ли JGS1, JGS2 и JGS3 использоваться в мощных лазерных системах?
О: Да. Все три сорта имеют высокий порог лазерного повреждения (>20 Дж/см² при 1064 нм, импульсы 10 нс) и отличную термическую стойкость. Однако для эксимерных лазеров (193 нм, 248 нм) JGS1 является предпочтительным выбором из-за его превосходной УФ-стойкости.

В4: Существуют ли различия в химической стойкости между JGS1, JGS2 и JGS3?
О: Все три сорта обладают одинаковой химической стабильностью, присущей плавленому кремнезему, с отличной устойчивостью к кислотам, воде и большинству химикатов, за исключением плавиковой кислоты и горячих концентрированных щелочей.
