SiC Wafer 12 дюймов 300 мм Толщина 1000±50um 750±25um Prime Dummy Reaserch Grade Для полупроводников

SiC Wafer 12 дюймов 300 мм Толщина 1000±50um 750±25um Prime Dummy Reaserch Grade Для полупроводников

Подробная информация о продукте:

Место происхождения: китайский
Фирменное наименование: ZMSH
Сертификация: Rohs

Оплата и доставка Условия:

Количество мин заказа: 11
Упаковывая детали: одиночный контейнер вафли
Время доставки: 2-4weeks
Условия оплаты: T/T
Лучшая цена контакт

Подробная информация

Diameter: 300mm 12inch Thickness: 750μm±15 μm
Wafer Orientation: Off axis : 4.0° toward <1120 >±0.5° for 4H-N, On axis : <0001>±0.5° for 4H-SI Micropipe Density: ≤0.4cm-2
Resistivity: ≥1E10 Ω·cm Roughness: Ra≤0.2 nm
Base plane dislocation: ≤1000 cm-2 Опаковка: одиночный контейнер вафли
Выделить:

300 мм SiC вафли

,

полупроводниковые пластинки SiC

,

12-дюймовый Си-Си-Вайфер

Характер продукции



Вафля SiC толщиной 12 дюймов 300 мм 750±25um Prime Dummy Reaserch Grade для полупроводников





12-дюймовые пластинки SiC



12-дюймовый (300 мм)из силиконового карбида (SiC),с толщиной 750±25 мкм является критически важным материалом в полупроводниковой промышленности из-за его исключительной теплопроводности, высокого разрывного напряжения и превосходных механических свойств.Эти пластины изготавливаются с использованием передовых технологий для удовлетворения строгих требований высокопроизводительных полупроводниковых приложенийВнутренние свойства SiC делают его идеальным для силовых устройств и высокотемпературной электроники, предлагая более высокую эффективность и долговечность по сравнению с традиционными полупроводниками на основе кремния.














12-дюймовый SiC-вольфайл



12 дюймовый карбид кремния (SiC) Спецификация подложки
Уровень
Производство ZeroMPD
Степень ((Степень Z)
Стандартное производство
Класс ((P Класс)
Скриншоты
(D класс)
Диаметр 3 0 0 мм~1305 мм
Толщина 4H-N 750 μm±15 μm 750 мкм±25 мкм
4H-SI 750 μm±15 μm 750 мкм±25 мкм
Ориентация пластинки Снаружи оси: 4,0° в сторону <1120 >±0,5° для 4H-N, на оси: <0001>±0,5° для 4H-SI
Плотность микротруб 4H-N ≤ 0,4 см-2 ≤ 4 см-2 ≤ 25 см-2
4H-SI ≤ 5 см-2 ≤ 10 см-2 ≤ 25 см-2
Сопротивляемость 4H-N 00,015-0,024 Ω·cm 00,015-0,028 Ω·cm
4H-SI ≥1E10 Ω·cm ≥1E5 Ω·cm
Первичная плоская ориентация {10-10} ±5,0°
Первичная плоская длина 4H-N Никаких
4H-SI Взлом
Исключение краев 3 мм
LTV/TTV/Bow/Warp ≤5μm/≤15μm/≤35μm/≤55μm ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm
1 Грубость Польский Ra≤1 nm
CMP Ra≤0,2 нм Ra≤0,5 нм
Краевые трещины от высокой интенсивности света
1 Шестолинейные пластинки с высокой интенсивностью света
1 Политипные области по высокой интенсивности света
Визуальные углеродные включения
Силиконовая поверхность царапается высокоинтенсивным светом
Никаких
Кумулятивная площадь ≤ 0,05%
Никаких
Кумулятивная площадь ≤ 0,05%
Никаких
Кумулятивная длина ≤ 20 мм, одиночная длина ≤ 2 мм
Кумулятивная площадь ≤ 0,1%
Совокупная площадь ≤ 3%
Кумулятивная площадь ≤ 3%
Кумулятивная длина ≤ 1 × диаметр пластины
Крайние чипы с высокой интенсивностью света Не допускается ширина и глубина ≥ 0,2 мм 7 допускается, ≤ 1 мм каждый
Выдвижение винта ≤ 500 см-2 Никаких
Дислокация базовой плоскости ≤ 1000 см-2 Никаких

Загрязнение поверхности кремния высокой интенсивностью света
Никаких
Опаковка Кассета с несколькими пластинами или контейнер с одной пластинкой

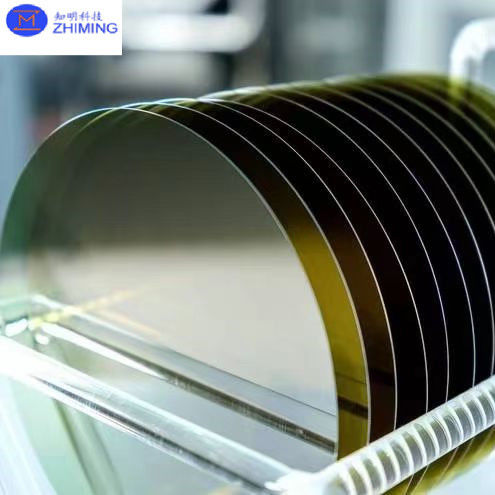

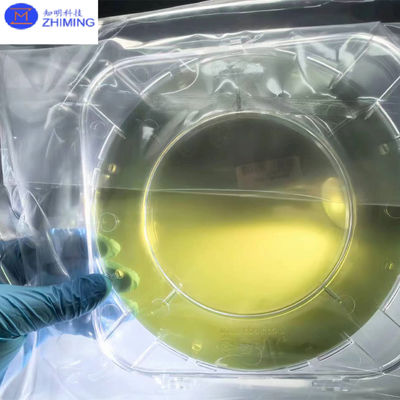

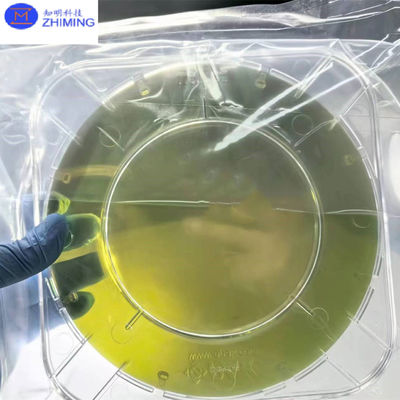

Фото 12 дюймовых SiC-вофлеров



SiC Wafer 12 дюймов 300 мм Толщина 1000±50um 750±25um Prime Dummy Reaserch Grade Для полупроводников 0SiC Wafer 12 дюймов 300 мм Толщина 1000±50um 750±25um Prime Dummy Reaserch Grade Для полупроводников 1








Свойства 12-дюймовых пластин SiC





1Преимущества 12-дюймовых (больших размеров) пластин:

SiC Wafer 12 дюймов 300 мм Толщина 1000±50um 750±25um Prime Dummy Reaserch Grade Для полупроводников 2

  • 12-дюймовый Си-Си вафля Повышенная эффективность производства: по мере увеличения размера пластинки количество чипов на единицу площади значительно увеличивается, что значительно повышает эффективность производства.12-дюймовый пластинка может производить больше устройств в тот же период времени, сокращая производственный цикл.
  • 12-дюймовый Си-Си вафляСниженные издержки производства: поскольку один 12-дюймовый пластинка SiC может производить больше чипов, стоимость производства на чип значительно снижается.Более крупные пластинки повышают эффективность таких процессов, как фотолитография и отложение тонкой пленки, тем самым снижая общую стоимость производства.
  • Более высокая урожайность: в то время как материал SiC по своей природе имеет более высокий уровень дефектов, большие пластины предлагают большую терпимость к дефектам в производственном процессе, что помогает улучшить урожайность.







2. Подходит для применения на высокой мощности:



  • 12-дюймовый Си-Си вафляСам материал SiC обладает отличными свойствами для высокой температуры, высокой частоты, высокой мощности и высокого напряжения, что делает его идеальным для электротехники, автомобильной электроники,и базовых станций 5G12-дюймовый пластинка SiC лучше отвечает требованиям к производительности устройства и надежности в этих областях.
  • 12-дюймовый Си-Си вафляЭлектрические транспортные средства (EV) и зарядные станции: SiC-устройства, особенно изготовленные из 12-дюймовых пластин, стали ключевой технологией в системах управления аккумуляторами электромобилей (EV),Быстрая зарядка постоянного токаБольшие размеры пластинки могут удовлетворять более высоким требованиям к мощности, обеспечивая большую эффективность и меньшее потребление энергии.







3- соответствие тенденциям развития отрасли:

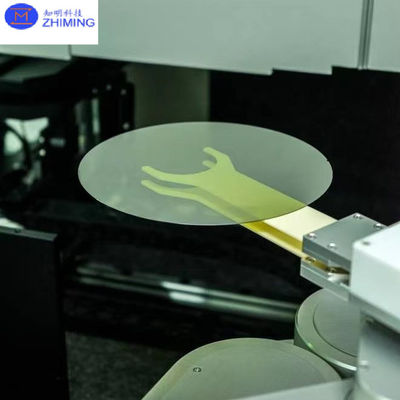

SiC Wafer 12 дюймов 300 мм Толщина 1000±50um 750±25um Prime Dummy Reaserch Grade Для полупроводников 3

  • 12-дюймовый Си-Си вафляПродвинутые процессы и более высокая интеграция: по мере развития технологии полупроводников растет спрос на силовые устройства с более высокой интеграцией и производительностью.особенно в таких областях, как автомобилестроение, возобновляемые источники энергии (солнце, ветер) и умные сети.12-дюймовый пластинка SiC не только предлагает более высокую плотность мощности и надежность, но и отвечает все более сложным требованиям устройства дизайна и меньшего размера.
  • Рост спроса на мировом рынке: существует растущий мировой спрос на экологически чистую энергию, устойчивое развитие и эффективную передачу электроэнергии, что продолжает стимулировать рынок силовых устройств SiC.Быстрое развитие электрических транспортных средств (ЭВ) и энергоэффективного оборудования расширило применение 12-дюймовых пластин SiC.







4Материальные преимущества:



  • 12-дюймовый Си-Си вафля12-дюймовый пластинка SiC может поддерживать высокую производительность при более высоких эксплуатационных температурах,что делает его особенно подходящим для высоковольтных, высокомощные приложения.
  • 12-дюймовая пластина SiC также может работать в более широком диапазоне температур, что имеет решающее значение для стабильности и долговечности мощных электронных устройств.






Вопросы и ответы



Вопрос: Каковы преимущества использования 12-дюймовых пластин SiC в производстве полупроводников?




Ответ: Основные преимущества использования 12-дюймовых пластин SiC включают:

  1. Повышенная эффективность производства: большие пластины позволяют производить больше чипов на единицу площади, сокращая время цикла производства.Это приводит к более высокой пропускной способности и лучшей эффективности по сравнению с меньшими пластинами.
  2. Сниженные затраты на производство: один 12-дюймовый пластинка производит больше чипов, что снижает стоимость на чип.Более крупные пластинки также повышают эффективность таких процессов, как фотолитография и отложение тонкой пленки.
  3. Более высокая урожайность: Хотя SiC-материал имеет тенденцию иметь более высокий уровень дефектов, более крупные пластины позволяют больше терпимости к дефектам, что в конечном итоге помогает улучшить урожайность.



Вопрос: Каковы основные применения 12-дюймовых пластин SiC в высокопроизводительных системах?




A:12-дюймовые пластинки SiC особенно подходят для высокопроизводительных приложений, таких как:

  1. Электрические транспортные средства (ЭВ) и зарядные станции: устройства SiC, изготовленные из 12-дюймовых пластинок, имеют решающее значение для систем преобразования мощности, систем управления батареями (BMS),и быстрой зарядке постоянного тока в электромобиляхБольшие размеры пластинки поддерживают более высокие потребности в энергии, повышая эффективность и снижая потребление энергии.
  2. Высоковольтная и высокомощная электроника: отличная теплопроводность и устойчивость к высоким температурам SiC® делают 12-дюймовые пластинки SiC идеальными для высокомощной электроники, используемой в автомобильной промышленности,Возобновляемые источники энергии (солнечная), ветровой энергетики) и применения умных сетей.
    Эти пластины удовлетворяют растущей потребности в эффективных устройствах питания на развивающемся мировом рынке экологически чистой энергии и устойчивых технологий.



Тэг: 12-дюймовый Си-Си вафли Си-Си вафли 300 мм Си-Си вафли
