Сапфировая вафель 2 дюйма 4 дюйма односторонняя двойная сторона полировка 350um Толщина кристаллической ориентации C-плоскость
Подробная информация о продукте:
| Место происхождения: | китайский |
| Фирменное наименование: | ZMSH |
| Номер модели: | Вафля сапфира |
Оплата и доставка Условия:
| Количество мин заказа: | 25 |
|---|---|
| Время доставки: | 4-6 недель |
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Материал: | Al2O3 monocrystalline | Диаметр: | 50.80 мм |
|---|---|---|---|
| Толщина: | 430 мм | Ориентировка кристаллов: | С-плоскость |
| Поверхность: | DSP | Варп: | ≤ 10 мм |
| Выделить: | Двухсторонний полир Сапфировый пластинка,2-дюймовый сапфирный вафли,4-дюймовый сапфирный вафли |
||
Характер продукции
Сапфировая пластинка 2 дюйма 4 дюйма Односторонняя двойная сторона полировка
Резюме
Наш сапфировый вафли, изготовленный из990,999% чистого монокристалла Al2O3Использованиепродвинутый метод Киропулоса (KY)Известный своей превосходной оптической прозрачностью, превосходной механической прочностью и отличной теплостойкостью,этот сапфирный материал идеально подходит длявысокопроизводительные светодиоды, лазерные диоды и другие электронные и фотонические устройстваБлагодаря точному контролю толщины и превосходному качеству поверхности, наши сапфировые пластинки обеспечивают высокую надежность и эффективность в требовательных приложениях.что делает его лучшим выбором для передовых технологических решений.
Введение в компанию
Наша компания, ZMSH, была известным игроком в полупроводниковой промышленности в течение многих лет.более десяти летМы специализируемся на предоставлении индивидуальных решений для сапфировых пластин.предлагая как индивидуальные проекты, так и услуги OEM для удовлетворения различных потребностей клиентовВ ZMSH мы стремимся поставлять продукцию, которая превосходит как по цене, так и по качеству, обеспечивая удовлетворенность клиентов на каждом этапе.Мы приглашаем вас связаться с нами для получения дополнительной информации или обсуждения ваших конкретных требований.
Технические параметры сапфировых пластин
| Свойства | Цель | Толерантность | |||||||||||||||||||||
| Диаметр | 50.8 мм | ± 0,05 мм | |||||||||||||||||||||
| Толщина | 1000 мкм | ± 15 мкм | |||||||||||||||||||||
| Поверхностная ориентация плоскости | С отклонения от оси C до M0,2° | ± 0,03° | |||||||||||||||||||||
| Первичная плоская длина | 16 мм | ± 1 мм | |||||||||||||||||||||
| Первичная плоская ориентация | С-плоскость | ±0,1° | |||||||||||||||||||||
| Задние стороны Грубость | < 0,3 нм | ||||||||||||||||||||||
| Передняя сторона Грубость | ≤ 0,3 нм для DSP или 1,0 ± 0,2 мн для SSP | ||||||||||||||||||||||
| Край вафеля | Тип R | ||||||||||||||||||||||
| Общее изменение толщины, TTV | ≤ 10μm ((LTV≤5μm,5*5) | ||||||||||||||||||||||
| Варп | ≤ 10 мкм | ||||||||||||||||||||||
| Поклонитесь. | -8 мкм ≤ BOW ≤ 0 | ||||||||||||||||||||||
| Лазерная марка | Никаких | ||||||||||||||||||||||
Заявления на сапфировые пластинки
Сапфировые пластинки, изготовленные из однокристаллического оксида алюминия (Al2O3), являются неотъемлемой частью различных высокопроизводительных приложений из-за их исключительных свойств.Их уникальные характеристики включают в себя замечательную твердость, оптическая прозрачность в широком спектре (от ультрафиолета до инфракрасного), высокая теплопроводность и отличная электрическая изоляция.
Основные применения сапфировых пластин:
- Субстраты полупроводников:
Технология кремния на сапфире (SOS):Сапфировые пластинки служат субстратами для интегральных схем кремния на сапфире, предлагая такие преимущества, как высокотемпературная стабильность и устойчивость к излучению.
Изготовление изделий из нитрида галлия (GaN):Они обеспечивают основу для устройств на основе GaN, включая синие и ультрафиолетовые светодиоды, используя изоляционные свойства сапфира и теплопроводность.
- Оптические компоненты:
Окна и линзы:Из-за своей оптической прозрачности и долговечности сапфир идеально подходит для окон и линз в сложных условиях, таких как камеры высокого давления и инфракрасные оптические системы.
Компоненты лазера:Используемые в некоторых лазерных системах свойства сапфира способствуют эффективному лазерному излучению и качеству луча.
- Микроэлектромеханические системы (MEMS):
Структурные компоненты:Механическая прочность сапфировых пластин поддерживает устройства MEMS, включая акселерометры и гироскопы, повышая их производительность и надежность.
- Оптоэлектронные приложения:
Фотонические платформы:Сапфировые субстраты используются в фотонических устройствах, извлекая выгоду из их низкой оптической потери и совместимости с различными средствами лазерного увеличения.
- Прозрачная броня:
Защитные окна:Из-за своей твердости и оптических свойств сапфир используется в прозрачных бронежилетах, обеспечивая защиту при сохранении оптической прозрачности.
Многофункциональность сапфировых пластин в этих приложениях подчеркивает их важность в продвижении технологии, которая требует долговечности, прозрачности и высокой производительности.
Дисплей продукции - ZMSH

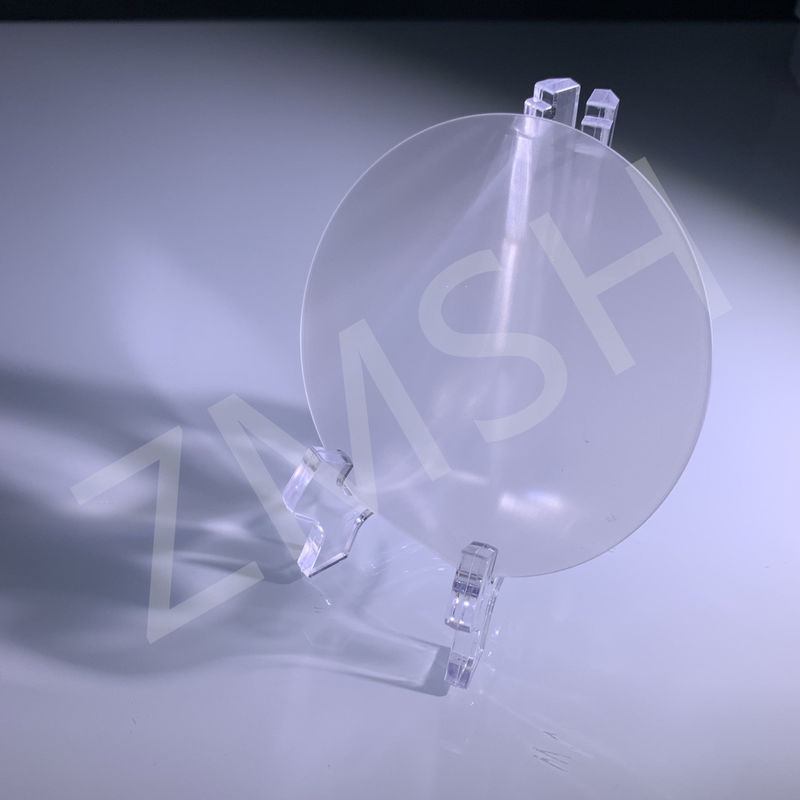

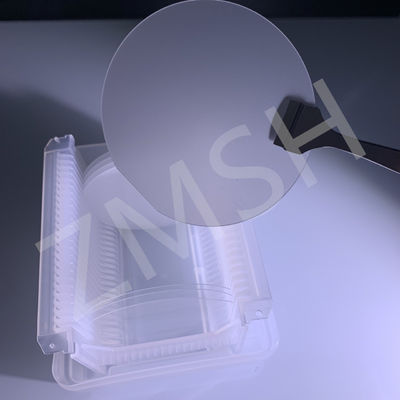

- 2-дюймовый двойной боковой сапфировый пластинка

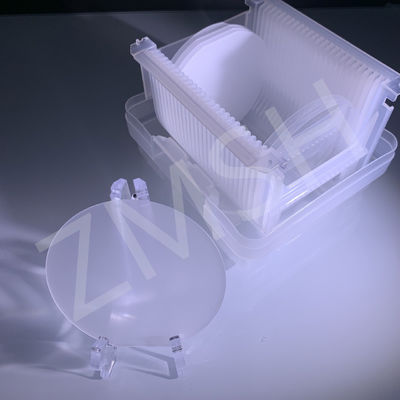

- Четыре дюйма.боковой полировкойапфировая пластинка
Вафры из сапфираФАQ.
Вопрос:Как сделать сапфировую пластинку?
А:Сапфировые пластинки изготавливаются путем нарезания высокочистых кристаллических шариков сапфира на тонкие диски.
- Ориентация:Точно выровняю кристалл на режущей машине.
- Нарезка:Разрезаем кристалл на тонкие пластинки.
- Смельчение:Устранение повреждений при разрезе и улучшение плоскости.
- Разделение:Крыши козырьков для повышения механической прочности.
- Полировка:Достижение гладкой, точной поверхности.
- Уборка:Удаление поверхностных загрязнителей.
- Инспекция качества:Обеспечение соответствия пластинок установленным стандартам.
Вопрос: Как разрезать сапфировую пластинку?
А: Резание сапфировых пластин требует специализированных методов из-за твердости и ломкости сапфира.
- Лазерная резка и резка:Ультрафиолетовые лазеры создают точные чертежи, которые затем механически расщепляются, минимизируя расщепление и сохраняя целостность устройства.
- Механическая резьба:Клинки с бриллиантовыми вставками просматривают пластинку, хотя это может вызвать отломки и может потребовать дополнительной полировки.
В: Какой размер у сапфировых пластин?
А: Сапфировые пластинки доступны в разных диаметрах, обычно от 2 дюймов (50,8 мм) до 12 дюймов (300 мм).Большие диаметры, такие как 8-дюймовые и 12-дюймовые пластины, все чаще используются для повышения производительности и снижения затрат на производство полупроводников.
