6-дюймовый проводящий однокристаллический SIC на поликристаллическом SIC композитном субстрате
Подробная информация о продукте:
| Место происхождения: | КНР |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Minimum Order Quantity: | 1 |
|---|---|
| Цена: | undetermined |
| Packaging Details: | foamed plastic＋carton |
| Delivery Time: | 4weeks |
| Payment Terms: | T/T |
| Поставка способности: | 1pcs/month |
|
Подробная информация |
|||
| Тип продукции: | Однокристаллическая SiC эпитаксиальная пластина (композитная подложка) | Wafer Size: | 6 inches (150 mm) |
|---|---|---|---|
| Тип субстрата: | Поликристаллический композит SiC | Crystal Structure: | 4H-SiC or 6H-SiC Single Crystal |
| Выделить: | 6-дюймовый карбид кремниевого вафеля,Однокристаллический карбид кремния |
||
Характер продукции
6-дюймовый проводящий однокристаллический SiC на поликристаллическом композитном субстрате SiC
Резюме 6-дюймового проводящего однокристаллического SiC на поликристаллическом композитном субстрате SiCe
В
6-дюймовый проводящий однокристаллический SiC на поликристаллеЛинейный композитный субстрат SiC представляет собой новый тип полупроводниковой субстратной структуры.
Его ядро заключается в связке или эпитаксиально выращивании однокристаллической проводящей тонкой пленки SiC на поликристаллическом карбиде кремния (SiC) субстрате.его структура сочетает в себе высокую производительность однокристаллического SiC (например, высокую мобильность носителя и низкую плотность дефектов) с низкой стоимостью и большими преимуществами поликристаллических субстратов SiC.
По сравнению с традиционными однокристаллическими SiC-субстратами, SiC-карбонат имеет высокую производительность и высокую производительность.поликристаллические субстраты SiC получают с помощью процессов синтерации, что снижает стоимость и позволяет иметь большие размеры (например, 6 дюймов), но их кристаллическое качество хуже и непосредственно не подходит для высокопроизводительных устройств.
Таблица атрибутов, технические характеристики и преимущества6-дюймовый проводящий однокристаллический SiC на поликристаллическом композитном субстрате SiC
Таблица атрибутов
| Положение | Спецификация |
| Тип продукции | Однокристаллическая SiC эпитаксиальная пластина (композитная подложка) |
| Размер пластинки | 150 мм |
| Тип подложки | Поликристаллический композит SiC |
| Толщина подложки | 400 ‰ 600 мкм |
| Сопротивляемость субстрата | < 0,02 Ω·cm (проводящий тип) |
| Размер поликристаллического зерна | 50 ‰ 200 мкм |
| Толщина эпитаксиального слоя | 5 ‰ 15 мкм (настраиваемая) |
| Тип допинга эпитаксиального слоя | N-тип / P-тип |
| Концентрация носителя (Epi) | 1×1015 1×1019 см−3 (необязательно) |
| Грубость эпитаксиальной поверхности | < 1 нм (AFM, 5 мкм × 5 мкм) |
| Ориентация поверхности | 4° от оси (4H-SiC) или необязательно |
| Структура кристалла | 4H-SiC или 6H-SiC однокристаллы |
| Плотность дислокации винта (ПДВ) | < 5×104 см−2 |
| Плотность дислокации базальной плоскости (BPD) | < 5×103 см−2 |
| Морфология шагового потока | Ясно и регулярно |
| Обработка поверхности | Полированный (подготовленный к эпи) |
| Опаковка | Контейнер для одноразовых пластинок, вакуумно-запечатанный |
Технические особенности и преимущества
Высокая проводимость:
Однокристаллические пленки SiC достигают низкого сопротивления (<10−3 Ω·cm) посредством допинга (например, азотного допинга для n-типа), выполняя требования к низким потерям для силовых устройств.
Высокая теплопроводность:
SiC имеет теплопроводность более чем в три раза выше, чем кремний, что позволяет эффективно рассеивать тепло, подходящее для высокотемпературных сред, таких как инверторы электромобилей.
Характеристики высокой частоты:
Высокая электронная мобильность однокристаллического SiC поддерживает высокочастотный коммутатор, включая устройства 5G RF.
Снижение затрат с помощью поликристаллических субстратов:
Поликристаллические субстраты SiC производятся путем синтеза порошка, стоимость которых составляет только от 1/5 до 1/3 от стоимости однокристаллических субстратов, и масштабируются до 6 дюймов или больше.
Технология гетерогенной связи:
Процессы связывания при высокой температуре и высоком давлении достигают связывания на атомном уровне между однокристаллическим SiC и интерфейсами поликристаллического субстрата.избегание дефектов, распространенных в традиционном эпитаксиальном росте.
Улучшенная механическая прочность:
Высокая прочность поликристаллических субстратов компенсирует ломкость однокристаллического SiC, повышая надежность устройства.

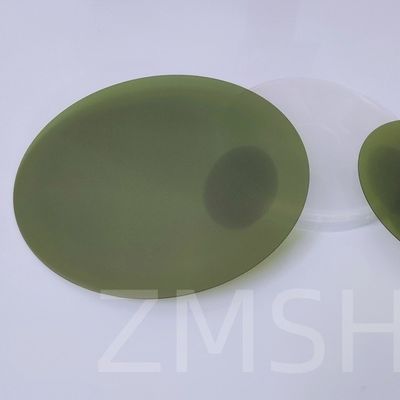

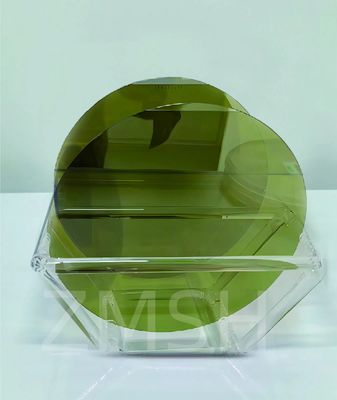

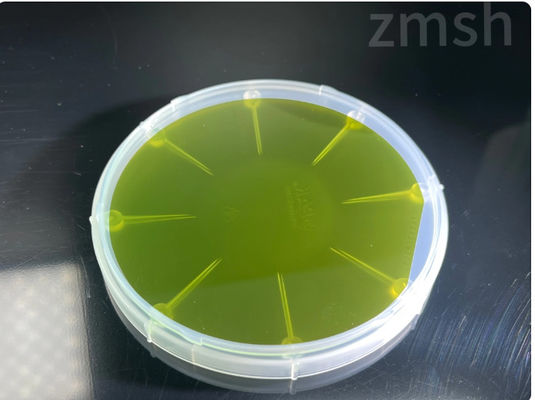

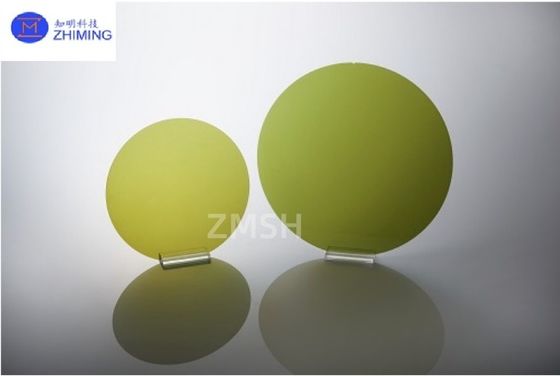

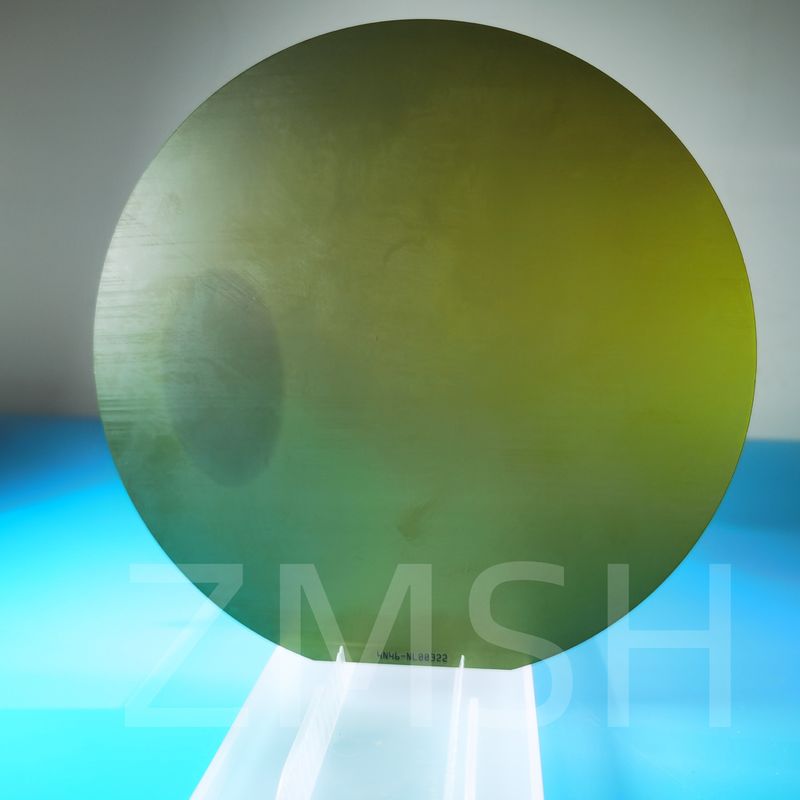

Физическое отображение изображения
Процесс изготовления 6-дюймового проводящего однокристаллического SiC на поликристаллическом композитном субстрате SiC
Подготовка поликристаллического SiC субстрата:
Порошок карбида кремния образуется в поликристаллические субстраты (~ 6 дюймов) путем высокотемпературного спекания.
Развитие однокристаллической пленки SiC:
Однокристаллические слои SiC эпитаксиально выращиваются на поликристаллической подложке с использованием химического отложения пара (CVD) или физического транспорта пара (PVT).
Технология соединения:
Связь на атомном уровне на однокристаллических и поликристаллических интерфейсах достигается посредством металлической связи (например, серебряной пасты) или прямой связи (DBE).
Обработка отжима:
Высокотемпературное отжигание оптимизирует качество интерфейса и уменьшает сопротивление при контакте.
Основные области применения6-дюймовый проводящий однокристаллический SiC на поликристаллическом композитном субстрате SiC
Новые энергетические автомобили
- Основные инверторы: проводящие однокристаллические SiC MOSFET повышают эффективность инвертора (снижают потери на 5% - 10%) и уменьшают размер и вес. - Встроенные зарядные устройства (OBC):Характеристики высокочастотного переключения сокращают время зарядки и поддерживают высоковольтные платформы 800В.
Промышленное энергоснабжение и фотоэлектротехника
- Высокочастотные инверторы: достижение более высокой эффективности преобразования (> 98%) в фотоэлектрических системах, снижение общей стоимости системы.
- Интеллектуальные сети: сокращение потерь энергии в высоковольтных модулях передачи постоянного тока (HVDC).
Аэрокосмическая промышленность и оборона
- Радиационно-прочные устройства: однокристаллическая СиСС с радиационным сопротивлением подходит для спутниковых модулей управления питанием.
- Датчики двигателя: высокая температурная толерантность (> 300°C) упрощает конструкцию системы охлаждения.
РЧ и связи
- 5G-устройства с миллиметровыми волнами: GaN HEMT на основе однокристаллического SiC обеспечивают высокую частоту и мощность.
- Спутниковая связь: поликристаллические субстраты, сопротивляющиеся вибрациям, адаптируются к суровым космическим условиям.
Вопросы и ответы
Вопрос:Насколько проводящий 6-дюймовый проводящий однокристаллический СиК на поликристаллическом композитном субстрате?
А:Источник проводимости: проводимость однокристаллического SiC достигается в основном путем допинга с другими элементами (например, азотом или алюминием).приводящие к различным электрическим проводимостям и концентрациям носителей.
Влияние поликристаллического SiC: поликристаллический SiC обычно проявляет более низкую проводимость из-за дефектов решетки и непрямых связей, влияющих на его проводящие свойства.в композитной подложке, поликристаллическая часть может оказывать некоторое ингибирующее действие на общую проводимость.
Преимущества композитной конструкции:Сочетание проводящего однокристаллического SiC с поликристаллическим SiC может потенциально улучшить общую высокотемпературную устойчивость и механическую прочность материала, в то же время достигая желаемой проводимости благодаря оптимизированной конструкции в определенных приложениях.
Потенциал применения: This composite structure is often used in high-power electronic devices and high-temperature environments because its excellent thermal and electrical conductivity make it suitable for operation under extreme conditions.
