Высокопроницаемость TGV Сапфирная субстрат Проводящая аэрокосмическая автомобильная AR VR
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Материал: | Однокристаллический сапфир (C-плоскость, A-плоскость необязательно) | Толщина: | 100 мкм ≈ 1000 мкм |
|---|---|---|---|
| Через диаметр: | ≥ 20 мкм | Соотношение сторон: | ≥ 10:1 |
| Грубость поверхности: | Ra < 1 нм (полировка доступна) | Совместимость пакета: | Фан-аут, флип-чипы, упаковки MEMS и т.д. |
| Выделить: | Автомобильные сапфировые подложки,Проводящий сапфирный субстрат,Высокопроницаемая сапфировая подложка |
||
Характер продукции

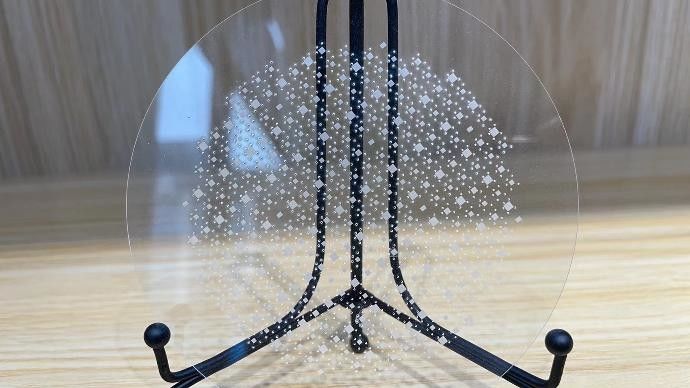

Обзор продукции
TGV Sapphire - это прозрачный проводящий стеклянный материал на основе сапфировых (Al2O3) субстратов, покрытых прозрачными проводящими оксидами (TCO) (например, ITO, AZO) с помощью магниторонного распыливания.TGV Sapphire сочетает в себе сапфир с чрезвычайно высокой твердостью, высокотемпературная устойчивость, и TCO пленки проницаемость и прозрачность, что делает его идеальным для высокопроизводительных электронных устройств в экстремальных условиях.
Принцип - Что?

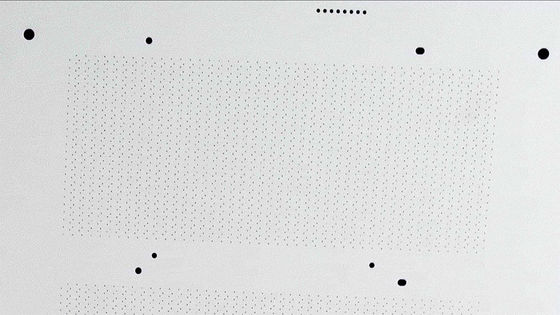

Использованиелазербурениеилисухиегравирование,вертикальныйпроходные путисвысокийаспектсоотношенияОнисозданныйв- Да.сапфирсубстрат.Этопроходные путиОниметаллизированныедопозволитьвертикальныйэлектрическийсигналпередачу,покаподдержание- Да.сапфирыоптическийясностьимеханическиецелостности.
Сапфировый субстрат:Сапфир (Al2O3) является одним из самых твердых оксидных материалов в природе, предлагая исключительную химическую стабильность, высокую теплопроводность (~ 40 W/m·K) и широкий оптический диапазон (~ 9,9 eV),способствующий устойчивости к высоким температурам и суровым химическим условиям.
Прозрачный проводящий слой:На поверхности сапфира наномасштабная пленка TCO (например, ITO) откладывается с помощью физического отложения паров (PVD), балансируя высокую проницаемость (> 90%) и низкое сопротивление листа (≤10 Ω/кв.).
Технические проблемы
Чрезвычайная твердость
Сапфир имеет твердость Моха 9 (второе место после алмаза), что делает традиционные механические буровые инструменты (например, бури для карбида вольфрама) склонными к быстрому износу или даже неэффективными.
Риск ломкости
Поскольку сапфир имеет однокристаллическую структуру, он восприимчив к микро-трещинам, щелчкам краев или деламинированию во время обработки, что снижает качество стенки отверстия и надежность устройства.
Требования к микроотводам
Для светодиодных чипов или датчиков MEMS часто необходимы отверстия диаметром < 100 мкм, требующие точности в пределах ± 1 мкм.
Контроль тепловых повреждений
Высокотемпературные процессы (например, лазерное бурение) могут вызывать локальное плавление или трещины от теплового напряжения.
Спецификация
| Положение | Типичные значения (настраиваемые) |
|---|---|
| Материал | Однокристаллический сапфир (C-плоскость, A-плоскость необязательно) |
| Толщина | 100 мкм ≈ 1000 мкм |
| Диаметр | ≥ 20 мкм |
| Соотношение сторон | ≥ 10:1 |
| Через плотность | > 1,000,000 vias/cm2 (необязательно) |
| Металлизация | Ti/Cu, Ni/Au, Pt и т.д. |
| Грубость поверхности | Ra < 1 нм (полировка доступна) |
| Совместимость пакета | Фан-аут, флип-чипы, упаковки MEMS и т.д. |
Заявки
Потребительская электроника: устойчивые к царапинам AR/VR дисплеи, гибкие OLED-обзоры.
Оптоэлектроника: компоненты лазерных окон, УФ-датчики, высокомощные светодиодные подложки.
Автомобильная промышленность: автомобильные дисплеи, оптические компоненты LiDAR.
Аэрокосмическая промышленность: радиационно-устойчивые части спутников и окна космических аппаратов.
Вопросы и ответы
Вопрос 1: В чем разница между TGV Sapphire и обычным проводящим стеклом?
A1 : TGV сапфир в 10 раз тверже обычного стекла, выдерживает температуру до 600°C и работает в суровой химической среде.
Вопрос 2: Можно ли настроить TGV Sapphire (например, резать форму, регулировать толщину)?
A2: Да, доступны настраиваемые размеры, толщина (0,5 мм ~ 5 мм) и образцы проводящего слоя.
- Что?
Вопрос 3: влияет ли экстремальная температура на проводимость TGV Sapphire?
A3: CTE Sapphire совпадает с кремниевыми чипами, обеспечивая стабильную проводимость при высоких температурах.
