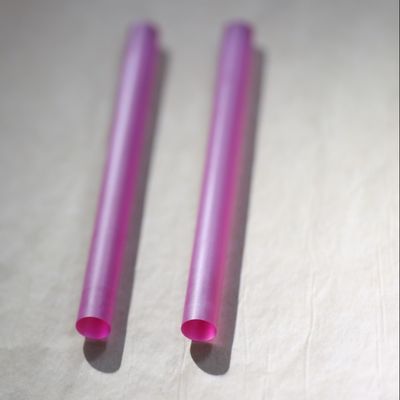

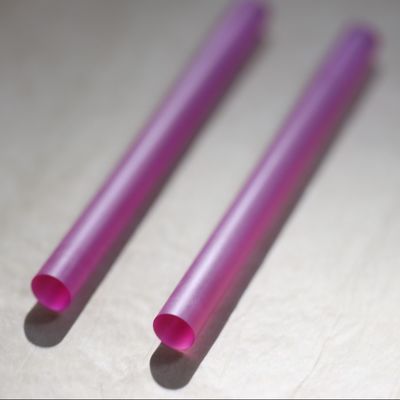

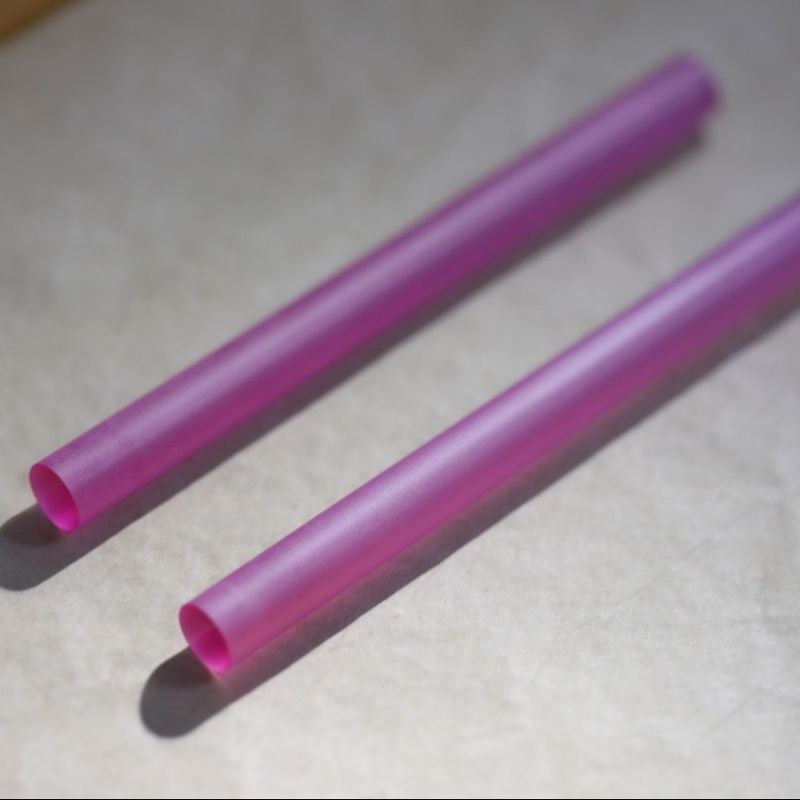

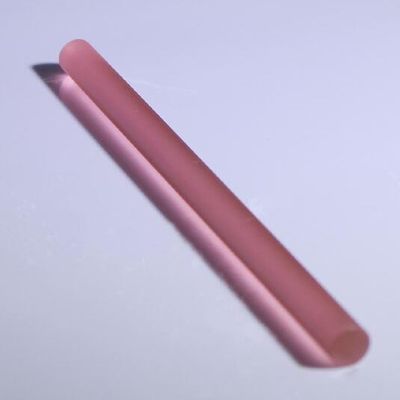

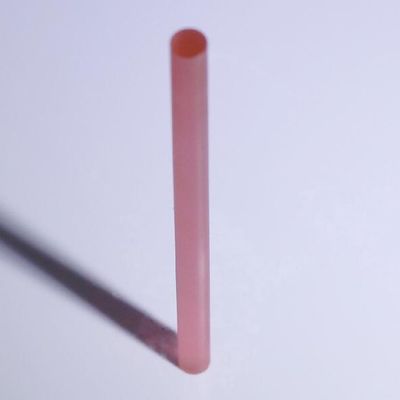

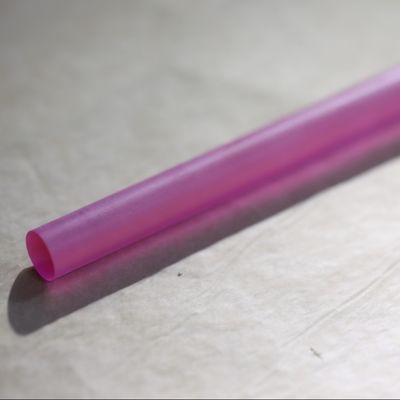

Синтетические рубиновые трости Cr:Al2O3 Доступны в длинах 2 мм / 4 мм Dia10mm / 20 мм
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Количество мин заказа: | 5 |
|---|
|
Подробная информация |
|||
| Материальный состав: | Al2O3 допированный 0,05% Cr2O3 | Механические свойства: | Твердость Моха: 9 |
|---|---|---|---|
| Варианты покрытия: | Покрытие AR/HR | Структура кристалла: | Тригонал (α-Al2O3) |
| Выделить: | 4 мм синтетические рубиновые прутки,2 мм синтетические рубиновые прутки,Синтетические рубиновые палочки |
||
Характер продукции
Синтетические рубиновые стержни (Cr:Al2O3) Доступны в длинах 2 мм / 4 мм Dia10mm / 20 мм
Резюме рубиновой лазерной палочки?
Рубиновый лазерный стержень представляет собой цилиндрический кристалл, изготовленный из синтетического рубина, материала, состоящего в основном из оксида алюминия (Al2O3), допированного примерно от 0,05% до 0,5% ионов хрома (Cr3+).Эти ионы хрома отвечают за лазерную активность в рубинеРубиновый стержень обычно розовый или красный по внешнему виду, а интенсивность его цвета зависит от концентрации ионов хрома.
Рубиновый лазер классифицируется как твердотельный лазер, что означает, что его лазерная среда является твердым материалом, в отличие от газов, жидкостей или полупроводников.Рубин, используемый в лазерном стержнем, искусственно изготовлен, чтобы обеспечить чистоту и однородность, что делает его идеальной средой для производства лазерного света.
Таблица атрибутов рубиновой лазерной палочки
| Недвижимость | Спецификация | Единица/Примечания |
| Состав материала | Al2O3 допированный 0,05% Cr2O3 | Процентная масса |
| Структура кристалла | Тригонал (α-Al2O3) | Пространственная группа R3c |
| Лазерная длина волны | 694.3 нм (линия R1) | Первичная линия выбросов |
| 692.9 нм (линия R2) | Вторичная линия (низкая температура) | |
| Физические размеры | Диаметр: 2-10 мм | Настраиваемая (2 мм / 4 мм показано) |
| Длина: 10-200 мм | Стандартный (10mm/20mm показан) | |
| Оптические свойства | Индекс преломления: 1,763 694 нм | Обыкновенный луч (нет) |
| Коэффициент поглощения: 0,4-1,2 см−1 | Зависит от концентрации Cr3+ | |
| Тепловые свойства | Теплопроводность: 40 W/m·K | 300 тысяч. |
| Тепловое расширение: 5×10−6/K ( c-ось) | Анизотропные | |
| Механические свойства | Твердость Моха: 9 | На втором месте после бриллиантов |
| Плотность: 3,98 г/см3 | ||
| Производительность лазера | Время действия флуоресценции: 3 мс. | 300 тысяч. |
| Поперечное сечение выбросов: 2,5×10−20 см2 | Для линии R1 | |
| Коэффициент тепловой линзы: 3×10−6 К−1 | Важно для работы с высокой мощностью | |
| Качество поверхности | Плоскость: λ/10 633nm | Лазерный полир |
| Отравленность поверхности: < 5 Å RMS | Сверхполированная отделка | |
| Варианты покрытия | AR-покрытие 694 нм: R<0,2% | Типичная спецификация |
| HR покрытие 694 нм: R>99,8% | Для лазерных полостичных зеркал | |
| Порог ущерба | > 500 МВт/см2 | Для 10 нс импульсов |
Принцип работы рубиновых лазерных стержней
1Поглощение энергии (накачивание)
Рубиновый лазерный стержень оптически "накачивается" с помощью источника света высокой энергии, такого как ксеноновая лампа или криптоновая лампа.поднимая свои электроны до более высоких энергетических состояний.
2Спонтанное выделение
После поглощения энергии, возбужденные электроны в ионах хрома не могут оставаться в своих более высоких энергетических состояниях бесконечно.высвобождение фотонов в процессеЭто называется спонтанной эмиссией.
3Стимулируемая эмиссия
Некоторые из излучаемых фотонов стимулируют другие возбужденные электроны, чтобы они выпускали свою энергию в виде дополнительных фотонов.и направлениеЭтот процесс стимулируемого излучения усиливает свет внутри рубинового стержня.
4Усиление света и резонанс
Рубиновый лазерный стержень помещается между двумя зеркалами, одно полностью отражающее, другое частично отражающее.отскакивая фотоны туда и обратно через рубиновый стерженьЭтот повторяющийся проход света усиливает когерентный свет посредством дальнейших стимулируемых излучений.
5Выход лазера
Часть усиленного света проходит через частично отражающее зеркало, создавая узкий, интенсивный луч красного лазерного света с длиной волны 694,3 нм.
Структура рубинового лазера
1- Лазерный рубиновый жезл.
Стандартные размеры варьируются от нескольких миллиметров до нескольких сантиметров в длину, причем диаметр обычно составляет от 5 до 15 миллиметров.
2. Источник насоса
Высокоинтенсивная вспышка (например, ксеноновая) обеспечивает энергию, необходимую для возбуждения ионов хрома в рубиновом пруту.
3.Оптическая полость
На обоих концах рубинового стержня расположены два зеркала, одно из которых полностью отражает свет, а другое частично, что позволяет лазерному лучу уходить.
4Система охлаждения
Поскольку в процессе перекачки вырабатывается значительное количество тепла, часто используется система охлаждения, чтобы предотвратить перегрев рубинового стержня и других компонентов.
Преимущества рубиновых лазерных стержней
1Простота: Простая конструкция рубинового лазера позволяет легко строить и работать.
2Высокая согласованность: излучаемый лазерный луч обладает отличной согласованностью, что делает его подходящим для точных приложений.
3Прочность: твердое состояние рубинового стержня обеспечивает длительный срок службы в нормальных условиях.
Применение рубиновых лазерных стержней
1.Голография: Когерентный свет от лазеров рубина идеально подходит для создания высококачественных голограмм.
2Медицинские процедуры: рубиновые лазеры использовались для удаления татуировок, лечения кожи и других дерматологических процедур.
3Дальномерение: ранние лазерные дальномеры использовали рубиновые лазеры для точных измерений расстояний.
4Научные исследования: лазеры рубины использовались в экспериментах, требующих согласованных и монохромных источников света.
5Образование: как простая и доступная лазерная система, рубиновые лазеры часто используются в образовательных демонстрациях.
Вопросы и ответы
Вопрос:Как следует хранить и обращаться с рубиновыми лазерными стержнями, чтобы сохранить производительность?
А:Хранение:В сухой темной среде (Cr3+ чувствителен к свету).
Уборка:Используйте метанол (избегайте абразивных чистящих средств).
Установка:Минимизировать механическое напряжение (мягкая индиевая фольга часто используется для теплового контакта).
Источник насоса:Сопоставьте спектр фонарики с диапазонами поглощения Cr3+ (400 нм и 550 нм).
Избегайте:Прямое воздействие ультрафиолетового излучения, отпечатки пальцев на полированных лицах или тепловой цикл выше 200 °C.
