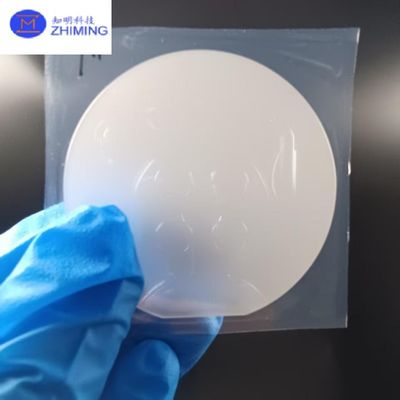

LNOI Wafer 2/3/4/6/8 дюйм LiNbO3, настраиваемые фотонические устройства

LNOI Wafer 2/3/4/6/8 дюйм LiNbO3, настраиваемые фотонические устройства

Подробная информация о продукте:

Place of Origin: China
Фирменное наименование: ZMSH
Номер модели: 2/ 3/ 4/ 6/ 8

Оплата и доставка Условия:

Minimum Order Quantity: 2
Цена: 1000USD
Упаковывая детали: пользовательский
Время доставки: 2-3 недели
Условия оплаты: T/T
Поставка способности: случаем
Лучшая цена контакт

Подробная информация

Материал: Вафель LiNbO3 оптического качества Диаметр/размер: 2/ 3/ 4/ 6/ 8
Угол резки: X/Y/Z и т.д. TTV: <3>
Поклонитесь.: -30<бок<30 Варп: < 40 мкм
Выделить:

Настраиваемая вафель LNOI

,

Фотонические устройства

,

8-дюймовый вафли

Характер продукции



LNOI Wafer 2/3/4/6/8 дюймов (Si/LiNbO₃, настраиваемый) фотонные устройства

Введение LNOI Wafer

Кристаллы LiNbO3 широко используются в качестве удвоителей частоты для длин волн > 1 мкм и оптических параметрических  осцилляторов (OPO), накачиваемых на 1064 нм, а также устройств с квазифазовым согласованием (QPM). Благодаря своим большим электрооптическим (E-O) и акустооптическим (A-O) коэффициентам, кристалл LiNbO3 является наиболее часто используемым материалом для ячеек Поккельса, Q-переключателей и фазовых модуляторов, подложек волноводов и пластин поверхностных акустических волн (SAW) и т. д.



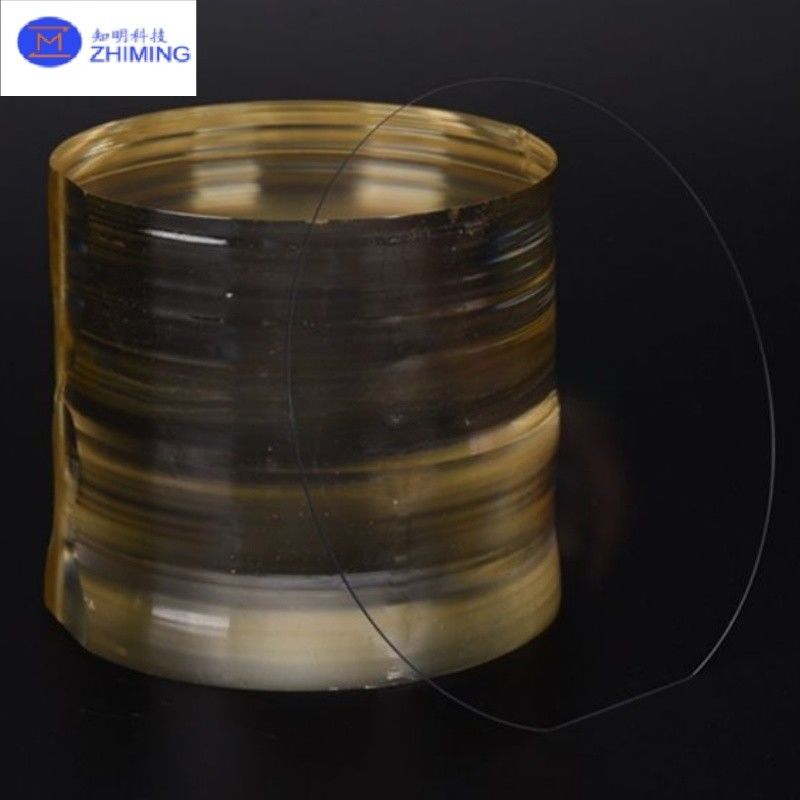

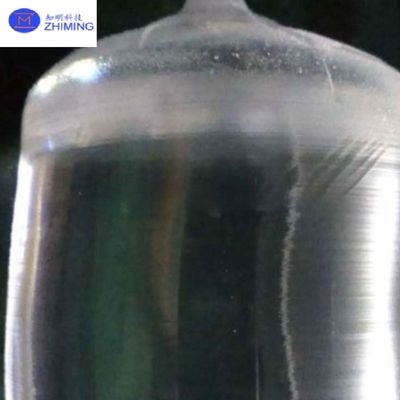

Наш богатый опыт выращивания и массового производства оптического литиевого ниобата как на булях, так и на пластинах. Мы оснащены передовым оборудованием для выращивания кристаллов, нарезки, притирки пластин, полировки и проверки, вся готовая продукция проходит тестирование на температуру Кюри и контроль качества. Все пластины проходят строгий контроль качества и проверку. А также под строгим контролем очистки поверхности и плоскостности.






Спецификация of LNOI Wafer





Материал Оптический Класс LiNbO3 пластины
Кюри Температура 1142±0.7℃
Резка Угол X/Y/Z и т. д.
Диаметр/размер 2”/3”/4”/6"/8”
Допуск(±) <0.20 мм ±0.005 мм
Толщина 0.18~0.5 мм или более
Основной Плоский 16 мм/22 мм/32 мм
TTV <3μm
Изгиб -30<изгиб<30
Деформация <40μm
Ориентация Плоский Все доступно
Поверхность Тип Полировка с одной стороны (SSP)/Полировка с двух сторон (DSP)
Полированный сторона Ra <0.5nm
S/D 20/10
Край Критерии R=0.2 мм C-типа или Bullnose
Качество Отсутствие трещин (пузырьков и включений)
Оптический легированный Mg/Fe/Zn/MgO и т. д. для оптического класса LN< пластин по запросу
Пластина Поверхность Критерии Показатель преломления No=2.2878/Ne=2.2033 @632nm длина волны/метод призменного соединителя.
Загрязнение, Нет
Частицы c>0.3μ m <=30
Царапины, сколы Нет
Дефект Отсутствие краевых трещин, царапин, следов от пилы, пятен
Упаковка Кол-во/Коробка для пластин 25 шт. в коробке





Свойства​​ of LNOI Wafer

Изготовление пластин из ниобата лития на изоляторе (LNOI) включает в себя сложную серию этапов, сочетающих материаловедение и передовые методы изготовления. Процесс направлен на создание тонкой высококачественной пленки ниобата лития (LiNbO₃), связанной с изолирующей подложкой, такой как кремний или сам ниобат лития. Ниже приводится подробное объяснение процесса:

Шаг 1: Ионная имплантация

Первым шагом в производстве пластин LNOI является ионная имплантация. Объемный кристалл ниобата лития подвергается воздействию высокоэнергетических ионов гелия (He), внедряемых в его поверхность. Машина ионной имплантации ускоряет ионы гелия, которые проникают в кристалл ниобата лития на определенную глубину.

Энергия ионов гелия тщательно контролируется для достижения желаемой глубины в кристалле. Когда ионы проходят через кристалл, они взаимодействуют со структурой решетки материала, вызывая атомные нарушения, которые приводят к образованию ослабленной плоскости, известной как «слой имплантации». Этот слой в конечном итоге позволит разделить кристалл на два отдельных слоя, где верхний слой (обозначенный как слой A) становится тонкой пленкой ниобата лития, необходимой для LNOI.

Толщина этой тонкой пленки напрямую зависит от глубины имплантации, которая контролируется энергией ионов гелия. Ионы образуют гауссово распределение на границе раздела, что имеет решающее значение для обеспечения однородности в конечной пленке.



LNOI Wafer 2/3/4/6/8 дюйм LiNbO3, настраиваемые фотонические устройства 0LNOI Wafer 2/3/4/6/8 дюйм LiNbO3, настраиваемые фотонические устройства 1

Шаг 2: Подготовка подложки

После завершения процесса ионной имплантации следующим шагом является подготовка подложки, которая будет поддерживать тонкую пленку ниобата лития. Для пластин LNOI распространенными материалами подложки являются кремний (Si) или сам ниобат лития (LN). Подложка должна обеспечивать механическую поддержку тонкой пленки и обеспечивать долгосрочную стабильность во время последующих этапов обработки.

Для подготовки подложки на поверхность кремниевой подложки обычно наносится изолирующий слой SiO₂ (диоксид кремния) с использованием таких методов, как термическое окисление или PECVD (плазменно-усиленное химическое осаждение из паровой фазы). Этот слой служит изолирующей средой между пленкой ниобата лития и кремниевой подложкой. В некоторых случаях, если слой SiO₂ недостаточно гладкий, применяется процесс химико-механической полировки (CMP), чтобы обеспечить однородность поверхности и готовность к процессу склеивания.



LNOI Wafer 2/3/4/6/8 дюйм LiNbO3, настраиваемые фотонические устройства 2

Шаг 3: Склеивание тонкой пленки

После подготовки подложки следующим шагом является склеивание тонкой пленки ниобата лития (слой A) с подложкой. Кристалл ниобата лития после ионной имплантации переворачивается на 180 градусов и помещается на подготовленную подложку. Процесс склеивания обычно выполняется с использованием технологии склеивания пластин.

При склеивании пластин как кристалл ниобата лития, так и подложка подвергаются высокому давлению и температуре, что приводит к прочному прилипанию двух поверхностей. Процесс прямого склеивания обычно не требует каких-либо клеевых материалов, и поверхности склеиваются на молекулярном уровне. Для исследовательских целей бензоциклобутен (BCB) может использоваться в качестве промежуточного связующего материала для обеспечения дополнительной поддержки, хотя он обычно не используется в коммерческом производстве из-за его ограниченной долгосрочной стабильности.



LNOI Wafer 2/3/4/6/8 дюйм LiNbO3, настраиваемые фотонические устройства 3

Шаг 4: Отжиг и расщепление слоев

После процесса склеивания склеенная пластина подвергается отжигу. Отжиг имеет решающее значение для улучшения прочности связи между слоем ниобата лития и подложкой, а также для восстановления любых повреждений, вызванных процессом ионной имплантации.

Во время отжига склеенная пластина нагревается до определенной температуры и поддерживается при этой температуре в течение определенного времени. Этот процесс не только укрепляет межфазные связи, но и вызывает образование микропузырьков в слое, имплантированном ионами. Эти пузырьки постепенно приводят к отделению слоя ниобата лития (слой A) от исходного объемного кристалла ниобата лития (слой B).

После разделения используются механические инструменты для разделения двух слоев, оставляя тонкую высококачественную пленку ниобата лития (слой A) на подложке. Температура постепенно снижается до комнатной, завершая процесс отжига и разделения слоев.



LNOI Wafer 2/3/4/6/8 дюйм LiNbO3, настраиваемые фотонические устройства 4

Шаг 5: CMP-планаризация

После разделения слоя ниобата лития поверхность пластины LNOI обычно шероховатая и неровная. Для достижения требуемого качества поверхности пластина подвергается окончательному процессу химико-механической полировки (CMP). CMP сглаживает поверхность пластины, удаляя любые остаточные неровности и обеспечивая плоскостность тонкой пленки.

Процесс CMP необходим для получения высококачественной отделки пластины, что имеет решающее значение для последующего изготовления устройства. Поверхность полируется до очень тонкого уровня, часто с шероховатостью (Rq) менее 0,5 нм, измеренной методом атомно-силовой микроскопии (AFM).



LNOI Wafer 2/3/4/6/8 дюйм LiNbO3, настраиваемые фотонические устройства 5



Применение пластин LNOI



Пластины LNOI (ниобат лития на изоляторе) используются в широком спектре передовых приложений благодаря своим исключительным свойствам, включая высокие нелинейные оптические коэффициенты и прочные механические характеристики. В интегральной оптике пластины LNOI необходимы для создания фотонных устройств, таких как модуляторы, волноводы и резонаторы, которые имеют решающее значение для управления светом в интегральных схемах. В телекоммуникациях пластины LNOI широко используются в оптических модуляторах, которые обеспечивают высокоскоростную передачу данных в оптоволоконных сетях. В области квантовых вычислений пластины LNOI играют жизненно важную роль в генерации запутанных пар фотонов, которые являются основой для квантового распределения ключей (QKD) и безопасной связи. Кроме того, пластины LNOI используются в различных сенсорных приложениях, где они используются для создания высокочувствительных оптических и акустических датчиков для мониторинга окружающей среды, медицинской диагностики и промышленных процессов. Эти разнообразные приложения делают пластины LNOI ключевым материалом в разработке технологий следующего поколения в различных областях.



FAQ of LNOI Wafer



В: Что такое LNOI?

О: LNOI расшифровывается как ниобат лития на изоляторе. Это относится к типу пластины, которая имеет тонкий слой ниобата лития (LiNbO₃), связанный с изолирующей подложкой, такой как кремний или другой изолирующий материал. Пластины LNOI сохраняют превосходные оптические, пьезоэлектрические и пироэлектрические свойства ниобата лития, что делает их идеальными для использования в различных фотонных, телекоммуникационных и квантовых технологиях.



В: Каковы основные области применения пластин LNOI?

О: Пластины LNOI используются в различных областях, включая интегральную оптику для фотонных устройств, оптические модуляторы в телекоммуникациях, генерацию запутанных фотонов в квантовых вычислениях и в датчиках для оптических и акустических измерений в мониторинге окружающей среды, медицинской диагностике и промышленных испытаниях.



В: Как изготавливаются пластины LNOI?

О: Изготовление пластин LNOI включает в себя несколько этапов, включая ионную имплантацию, склеивание слоя ниобата лития с подложкой (обычно кремнием), отжиг для разделения и химико-механическую полировку (CMP) для достижения гладкой, высококачественной поверхности. Ионная имплантация создает тонкий, хрупкий слой, который можно отделить от объемного кристалла ниобата лития, оставляя тонкую высококачественную пленку ниобата лития на подложке.
