Оптические призмы из плавленого кварца для УФ/видимого диапазона, с индивидуальными углами
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
| Номер модели: | Кварцевые призмы |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | 20USD |
| Упаковывая детали: | картоны на заказ |
| Время доставки: | 2-4 недели |
| Условия оплаты: | T/T |
| Поставка способности: | случаем |
|
Подробная информация |
|||
| Материал: | Кварц | Индекс преломления (@587 nm): | - Один.458 |
|---|---|---|---|
| Коэффициент теплового расширения: | 0.55 × 10⁻⁶ /K (почти нулевое расширение) | Диапазон передачи: | 180 нм (глубокий УФ) ~ 2,2 мкм (ближний ИК) |
| Химическая стабильность: | Устойчивые к кислотам и коррозии | Сопротивление радиации: | Подходит для аэрокосмической и ядерной промышленности |
Характер продукции
Сплавленные кварцевые оптические призмы УФ/ВИС Угловая передача
ОпределениеСплавленные кварцевые оптические призмы
Призма - это оптический элемент, в котором одна или несколько отражающих поверхностей измельчены в один кусок стекла.и может рассматриваться как комбинация плоских зеркалПризмы широко используются в лазерных исследованиях, лазерных оптических системах, оптической визуализации, машинном зрении, биологических науках и биомедицинских приложениях или продуктах.
Призмы могут не только отклонять свет, но и регулировать ориентацию изображения.может отражаться на одной или нескольких поверхностях перед выходом, или может быть преломлена, когда проходит через призму.
ОсобенностиизСплавленные кварцевые оптические призмы
| Тип | Особенности |
|---|---|
| Призма прямоугольной формы | 1. отклоняет путь света на 90° или 180° 2. Используется для перенаправления изображения / светового пути |
| Призма клина | 1. При использовании в одиночку, отклоняет луч под определенным углом 2При использовании в паре, позволяет регулировать форму луча или отклонение |
| Пентапризм | 1. отклоняет путь света на 90° 2. Сохраняет ориентацию изображения без инверсии или отражения |
| Призма голубя | 1. Поворачивает изображение в два раза больше угла вращения призма 2Выходной луч остается выровненным с первоначальным направлением луча |
| Половое зеркало крыши (отражающее) | 1. отклоняет путь света на 180° 2Отражающая поверхность покрыта алюминиевым покрытием. |
ОписаниеизСплавленные кварцевые оптические призмы

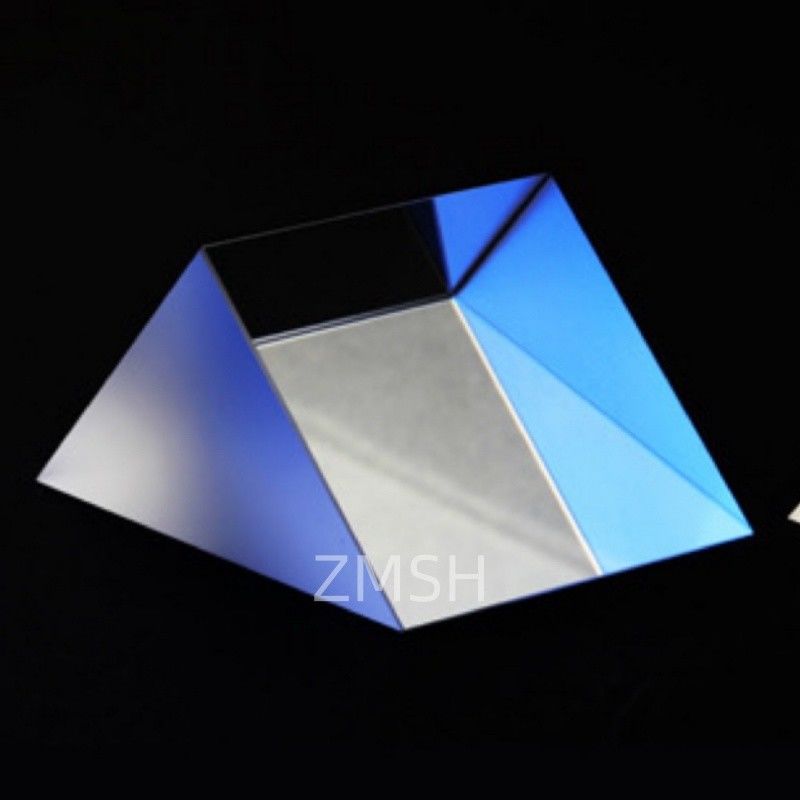

1Призма прямоугольной
Правоугольная призма обычно используется для перенаправления светового пути или отклонения изображения, сформированного оптической системой, на 90°.полученное изображение может выглядеть боковым образом правильным, но вертикально перевернутымПрямоугольные призмы также применяются при комбинации изображений и смещении луча.
Когда свет входит через одну из прямоугольных поверхностей, он подвергается полному внутреннему отражению на поверхности гипотенузы (интерфейс с воздухом) и выходит через другую прямоугольную поверхность,в результате отклонения на 90°.
Когда свет проникает через поверхность гипотенузы,он испытывает полное внутреннее отражение на обеих прямоугольных поверхностях (интерфейсы с воздухом) и выходит обратно через гипотенузу после отклонения на 180°.
2Призма клина.
При индивидуальном использовании клинная призма может отклонять обычно падающий световой луч на вертикальную поверхность под определенным углом.Угол отклонения зависит от угла клина. Различные углы клина приводят к различным отклонениям луча.Когда пучок остается неподвижным, а призма клина вращается, она может производить круговое сканирование пучка.
Пара клиновых призмов может направить луч в любое положение в полноугольном круге 4θd, где θd - это угол отклонения одной призмы.Это направление луча достигается путем независимого вращения двух клиновых призмовОн обычно используется в изобразительных приложениях для сканирования луча в различные положения, позволяя точно контролировать луч.
3Пентапризм
Пентапризма дважды отражает входящий свет внутри призмы, меняя направление точно на 90°. Изображение остается вертикальным и сохраняет первоначальную направленность (без инверсии или зеркального отражения).В сравнении с одноотражающей прямоугольной призмой, пентапризма может точно отклонить входящий луч на 90°, независимо от ориентации призма, что делает ее более стабильной, чем система, состоящая из двух зеркал,поскольку он устраняет чувствительность к углу входящего света.
В результате пентапризмы обычно используются в различных оптических инструментах наблюдения и калибровки, таких как теодолиты, коллиматоры и дальномеры.Система рефлексов видоискателя также использует пентапризму для перенаправления оптического пути под фиксированным углом.
4Призма Голубя
Призма голубя обладает уникальными оптическими свойствами: когда свет поступает из наклонной стороны, выходящий луч сохраняет свое первоначальное направление, но образует перевернутое изображение.Если призма вращается под углом θКогда свет поступает с нижней поверхности призмы, луч отражается обратно в противоположном направлении, также создавая перевернутое изображение.
Призма голубя лучше всего работает при использовании с коллиматизированным (параллельным) светом.потому что полное внутреннее отражение происходит в призме Голубя, между s- и p-поляризованными компонентами возникает разница фаз, которая может повлиять на состояние поляризации передаваемого луча.
5. Полой крышный зеркальный призма
В отличие от плоских зеркал, призраки с подземными крышами отражают свет, поступающий от наклонных поверхностей призма.отражаемый луч остается параллельным падающему лучу, но смещается в сторону, избегая проблем, вызванных помехами луча.
Две угловые поверхности прямоугольных призмов закреплены под точным углом,что делает установку гораздо удобнее и точнее по сравнению с ручным выравниванием двух отдельных зеркал для достижения параллельного переворота луча.
ЗаявленияизСплавленные кварцевые оптические призмы
Кварцевые призмы широко используются в прецизионных оптических системах из-за их отличной УФ-передачи, тепловой устойчивости, химической устойчивости и низкой двойной преломляемости.Их способность точно управлять световыми путями посредством преломления и отражения делает их идеальными для высокопроизводительных оптических приложенийКлючевые области применения включают:
1Лазерные и оптические системы
- Используется для перенаправления, расщепления или объединения лазерных лучей с высокой точностью
- Идеально подходит для высокомощных лазерных систем из-за высокого порога повреждения кварца
- Кварцевые призмы ультрафиолетового класса необходимы для установки эксимерных лазеров и направляющих пучков
2Спектроскопия и аналитические приборы
- Используются в качестве дисперсивных элементов в спектрометрах для разделения длин волн
- УФ-прозрачные кварцевые призмы используются в флуоресцентной и абсорбционной спектроскопии
- Позволяет проводить точный углозависимый анализ оптических сигналов в научных приборах
3Системы визуализации и визуализации
- Исправление и манипулирование ориентацией изображения в микроскопах, камерах и телескопах
- Используется в пентапризмах, прямоугольных призмах и призмах Голубя для вращения или перенаправления изображения
- Часто используется в машинном зрении, биомедицинской визуализации и инспекционных системах
4Фотоника и коммуникации
- Кварцевые призмы служат вращателями поляризации, элементами управления лучами или разделителями длины волны в оптических и фотонических схемах
- Используется в проектировании оптических изоляторов и модуляторов из-за стабильного показателя преломления кварца
5. Инструменты метрологии и согласования
- Интегрирован в автоколлиматоры, прибор для измерения угла и отклонения луча
- Предоставление надежных углов отсчета в системах интерферометрии и калибровки
6Аэрокосмическая и суровая среда оптики
- Кварцевые призмы надежно работают в вакууме, в условиях высокого излучения и высокой температуры
- Используется в спутниковой визуализации, космической спектроскопии и системах оборонной оптики
Частые вопросыизСплавленные кварцевые оптические призмы
Вопрос 1: Что такое кварцевая призма и чем она отличается от стандартных стеклянных призмов?
А1:
Кварцевая призма - это оптическая призма, изготовленная из высокочистого кристаллического или расплавленного кварца (SiO2), известного своей отличной УФ-проницаемостью, тепловой стабильностью и химической устойчивостью.По сравнению со стандартными стеклянными призмами (e.g., N-BK7), кварцевые призмы могут работать в более глубоком диапазоне УФ, выдерживают более высокие температуры и лучше подходят для суровой или высокоэнергетической среды.
Вопрос 2: Какой диапазон длин волн могут передавать кварцевые призмы?
А2:
Кварцевые призмы предлагают широкий диапазон передачи, обычно от 180 нм (глубокий УФ) до 2,2 мкм (близкий инфракрасный). Это делает их идеальными для ультрафиолетовых лазеров, флуоресцентной спектроскопии и управления инфракрасным лучом.
Вопрос 3: Устойчивы ли кварцевые призмы к высоким температурам?
А3:
Кварц обладает высокой тепловой стабильностью с точкой смягчения около 1620°C и отличной устойчивостью к тепловым ударам.Это делает кварцевые призмы подходящими для высокомощной лазерной оптики и высокотемпературных измерительных систем.
