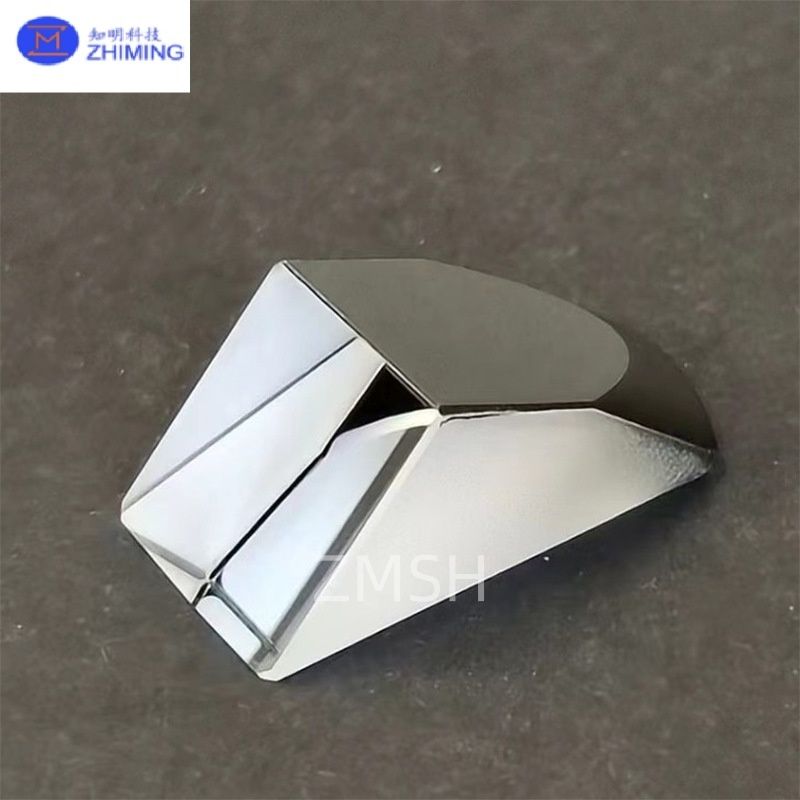

Кварцевые призмы УФ-класса оптика направления луча для лазерных и изобразительных систем
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ZMSH |
| Номер модели: | Кварцевые призмы |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | 20USD |
| Упаковывая детали: | картоны на заказ |
| Время доставки: | 2-4 недели |
| Условия оплаты: | T/T |
| Поставка способности: | случаем |
|
Подробная информация |
|||
| Материал: | Кварц | Индекс преломления (@587 nm): | - Один.458 |
|---|---|---|---|
| Коэффициент теплового расширения: | 0.55 × 10⁻⁶ /K (почти нулевое расширение) | Диапазон передачи: | 180 нм (глубокий УФ) ~ 2,2 мкм (ближний ИК) |
| Химическая стабильность: | Устойчивые к кислотам и коррозии | Сопротивление радиации: | Подходит для аэрокосмической и ядерной промышленности |
Характер продукции
Введение
Кварцевые призмы - это высокоточные оптические компоненты, изготовленные из высокочистого плавленого или кристаллического кварца (SiO₂). Они предназначены для управления светом посредством преломления и отражения, что делает их незаменимыми в широком спектре фотоники, лазерных, имиджинговых и аналитических систем.
По сравнению со стандартным оптическим стеклом, кварцевые призмы обладают превосходной УФ-прозрачностью, термической и химической стойкостью, а также стабильностью размеров, что делает их идеальными для сложных условий, включая аэрокосмическую промышленность, лазерную оптику и лабораторное оборудование.
Производственный процесс
Производство кварцевых призм включает в себя несколько этапов для обеспечения оптической чистоты, точности размеров и долговечности:
-
Выбор материала
Кварцевые призмы обычно изготавливаются из:-
Плавленый кварц (аморфный) – обладает изотропными свойствами, УФ-прозрачностью и устойчивостью к высоким температурам
-
Кристаллический кварц – используется для поляризационной оптики и пьезоэлектрических применений, доступен в ориентациях X-, Y-, Z-cut
-
-
Резка и шлифовка
Заготовки из сырого кварца нарезаются с помощью алмазных пил, затем шлифуются в предварительные формы призмы с использованием высокоточного оборудования. -
Полировка
Оптические поверхности полируются до субмикронной плоскостности (обычно <λ/10) и шероховатости поверхности (<1 нм Ra) для обеспечения высокой светопропускаемости и минимального рассеяния. -
Покрытие (опционально)
В зависимости от применения, поверхности кварцевых призм могут быть покрыты:-
Антиотражающими покрытиями (УФ, VIS, NIR диапазоны)
-
Металлическими отражающими покрытиями (Al, Ag, Au)
-
Покрытиями для разделения луча или поляризации
-
-
Контроль качества
Каждая кварцевая призма проходит строгий контроль на точность угла, плоскостность, качество поверхности по царапинам и сколам, а также спектральное пропускание.
Типы оптических призм
1. Прямоугольная призма
-
Структура: Треугольная призма с углом 90° и двумя углами 45°.
-
Функция: Перенаправляет свет на 90° или 180° в зависимости от ориентации и использования.
-
Применение: Наведение луча, вращение изображения, перископы, инструменты для выравнивания.
2. Клиновидная призма
-
Структура: Две плоские поверхности, расположенные под небольшим углом друг к другу (как тонкий ломтик пирога).
-
Функция: Отклоняет свет под небольшим, точным углом; может вращаться для сканирования луча по кругу.
-
Применение: Наведение лазерного луча, адаптивная оптика, офтальмологические инструменты.
3. Пентапризма
-
Структура: Пятигранная призма с двумя отражающими поверхностями.
-
Функция: Отклоняет свет ровно на 90° независимо от угла входа; сохраняет ориентацию изображения.
-
Применение: Видоискатели DSLR, геодезическое оборудование, выравнивающая оптика.
4. Призма Дове
-
Структура: Длинная, узкая призма с трапециевидным профилем.
-
Функция: Поворачивает изображение на угол, вдвое превышающий угол физического поворота призмы.
-
Применение: Вращение изображения в системах доставки луча, интерферометры.
5. Крышеобразная призма (Призма Амичи)
-
Структура: Прямоугольная призма с “крышеобразным” краем, образующим V-образную форму 90°.
-
Функция: Инвертирует и переворачивает изображение, сохраняя правильную ориентацию в биноклях.
-
Применение: Бинокли, зрительные трубы, компактные оптические системы.
7. Полая крышеобразная зеркальная призма
-
Структура: Две прямоугольные призмы, расположенные для формирования отражающей пары с фиксированным углом.
-
Функция: Отражает лучи параллельно направлению падения, но со смещением по горизонтали, избегая интерференции.
-
Применение: Складывание луча в лазерных системах, оптические линии задержки, интерферометры.
FAQ – Часто задаваемые вопросы о кварцевых призмах
В1: В чем разница между кварцевыми и стеклянными призмами?
О1: Кварцевые призмы пропускают более глубокие УФ-волны, устойчивы к более высоким температурам и обладают лучшей химической стойкостью, чем стандартное стекло (например, N-BK7). Они подходят для более требовательных применений.
В2: Какие длины волн могут обрабатывать кварцевые призмы?
О2: Кварцевые призмы обычно пропускают свет от 180 нм (глубокий УФ) до 2,2 μм (ближний ИК) в зависимости от марки материала и качества поверхности.
В3: Подходят ли кварцевые призмы для мощных лазеров?
О3: Да. Кварц имеет высокий порог лазерного повреждения и отличную термическую стабильность, что делает его идеальным для УФ- и высокоэнергетических лазерных систем.
