Обзор кварцевых пластин

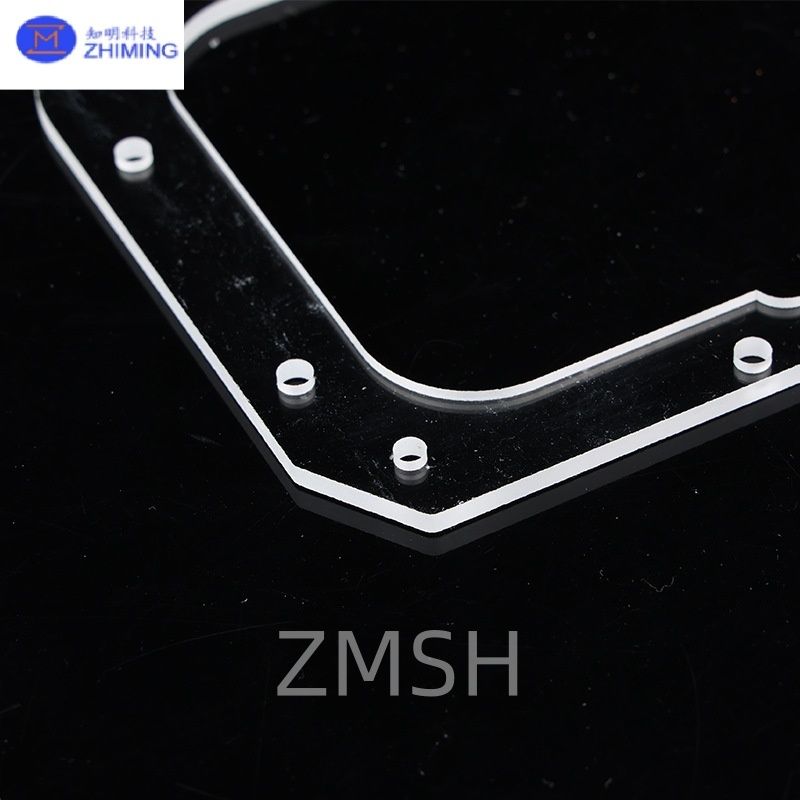

Кварцевые пластины со сквозными отверстиями - это инженерные компоненты, изготовленные из высокочистого кварцевого стекла, доступные в нестандартных размерах и сложной геометрии. Эти формованные кварцевые подложки предназначены для поддержки высокопроизводительных применений в оптике, микрофлюидике, вакуумных системах и высокотемпературном производстве.

Интегрированные отверстия обеспечивают выравнивание луча, поток газа, вводы волокон или функции крепления. Пластины предлагаются в различных типах материалов для соответствия спектральным и термическим потребностям.

Объяснение типов кварцевых материалов кварцевой пластины

• JGS1 (кварц ультрафиолетового диапазона):
  Лучше всего подходит для применений в оптике эксимерных лазеров, УФ-литографии и обнаружения DUV. Превосходное пропускание до 185 нм.

• JGS2 (стандартный оптический кварц):
  Сбалансированная стоимость и производительность в диапазоне 260–2500 нм. Подходит для систем визуализации и общей фотоники.

• JGS3 (инфракрасный кварц):
  Более высокое содержание OH⁻, лучшая устойчивость к тепловому удару. Идеально подходит для высокотемпературных сред, не подходит для задач, критичных к УФ.

Как они сделаны кварцевой пластины

Лазерное сверление - это высокоточный бесконтактный метод, используемый для создания отверстий в плавленом кварцевом стекле путем фокусировки концентрированного лазерного луча на поверхности материала. Интенсивная энергия лазера быстро нагревает и испаряет кварц, образуя чистые отверстия, не вызывая трещин или механического напряжения.

Эта техника особенно подходит для микроотверстий (размером всего 10 микрон), узоров высокой плотности и хрупких кварцевых компонентов. Для минимизации зон термического воздействия и достижения гладких краев с превосходной точностью обычно используются фемтосекундные или пикосекундные лазеры.

Лазерное сверление широко применяется в микрофлюидике, полупроводниках, оптике и передовых научных приборах, требующих точности и надежности.

Примеры использования кварцевой пластины

Сверленое плавленое кварцевое стекло, имеющее прецизионные микроотверстия, сквозные отверстия или сложные узоры, широко используется в высокотехнологичных отраслях благодаря своей выдающейся термической стабильности, оптической прозрачности и химической стойкости. Возможность введения нестандартной геометрии отверстий расширяет функциональность материала, делая его ключевым компонентом во многих передовых приложениях.

1. Обработка полупроводников

Сверленые кварцевые подложки используются в:

• Держателях пластин, сусцепторах и душевых головках с точными отверстиями для потока газа

• Системах плазменного травления и CVD, где критически важно равномерное распределение газа

• Кварцевых деталях, разработанных по индивидуальному заказу, для фотолитографии и камер ионной имплантации

2. Микрофлюидные устройства

Плавленый кварц с микроотверстиями идеально подходит для:

• Систем «лаборатория на чипе» для химического и биологического анализа

• Капиллярного электрофореза или интерфейсов для ввода образцов

• BioMEMS (биомедицинские микроэлектромеханические системы), где требуется прозрачность и биосовместимость

3. Оптика и фотоника

Высокое пропускание УФ и ИК излучения кварца делает его ценным в:

• Лазерных системах с выровненными отверстиями или апертурами

• Оптических масках, делителях луча и массивах линз со сверлеными элементами

• Окнах спектроскопии с портами для ввода газа или жидкости

4. Высокотемпературные и вакуумные системы

Сверленые кварцевые компоненты используются в:

• Вакуумных камерах с вводами электродов или входами для жидкости

• Высокотемпературных печах или термических реакторах, требующих кварцевых трубок или пластин с герметичными отверстиями

• Кварцевых ампулах или ячейках, используемых для термического анализа или газовых реакций

5. Химическая и фармацевтическая промышленность

Химическая инертность кварца делает его идеальным для:

• Реакционных сосудов с портами для образцов или датчиков

• Проточных реакторов

• Систем отбора проб коррозионных жидкостей

6. Аэрокосмическая и оборонная промышленность

Специализированные кварцевые детали с прецизионными отверстиями используются в:

• Корпусах датчиков

• Компонентах оптического наведения

• Высокоскоростных диагностических окнах

7. Научные исследования и лабораторное оборудование на заказ

Многие университеты и исследовательские институты используют сверленое кварцевое стекло в:

• Экспериментальных установках, требующих как химической стойкости, так и термической устойчивости

• Специальных реакционных ячейках, вакуумных фланцах или креплениях для окон

• Компонентах рентгеновских и нейтронных лучевых линий

FAQ кварцевой пластины

В1: Предлагаете ли вы двустороннюю полировку для этих пластин?
А1: Да, доступны как односторонняя, так и двусторонняя полировка для оптического выравнивания и склеивания.

В2: Каков типичный диапазон толщины?
А2: Стандартная толщина составляет 0,5–10 мм, но по запросу доступны нестандартные толщины.

В3: Можете ли вы обрабатывать сложные формы, такие как выемки или прорези?
А3: Да. Мы можем изготавливать сложные контуры, включая шпоночные пазы, изогнутые края или гибридную геометрию.

В4: Подходит ли JGS3 для использования в лазерах?
А4: JGS3 можно использовать с ИК-лазерами, но он не подходит для оптики глубокого УФ-лазера из-за более низкого пропускания.

Кварцевое стеклянное окно УФ плавленый кремнезем оптический порт пользовательский размер покрытие доступно

Кварцевые оптические окна нестандартной формы прецизионные порты из плавленого кремнезема

О нас

ZMSH специализируется на высокотехнологичной разработке, производстве и продаже специального оптического стекла и новых кристаллических материалов. Наша продукция обслуживает оптическую электронику, потребительскую электронику и военную промышленность. Мы предлагаем оптические компоненты из сапфира, крышки для линз мобильных телефонов, керамику, LT, карбид кремния SIC, кварц и полупроводниковые кристаллические пластины. Обладая квалифицированным опытом и передовым оборудованием, мы преуспеваем в обработке нестандартной продукции, стремясь быть ведущим высокотехнологичным предприятием оптоэлектронных материалов.

Информация об упаковке и доставке

Способ упаковки:

• Все предметы надежно упакованы для обеспечения безопасной транспортировки.
• Упаковка содержит антистатические, ударопрочные и пыленепроницаемые материалы.
• Для чувствительных компонентов, таких как пластины или оптические детали, мы используем упаковку уровня чистой комнаты:

1. Защита от пыли класса 100 или класса 1000, в зависимости от чувствительности продукта.
2. Индивидуальные варианты упаковки доступны для особых требований.

Каналы доставки и расчетное время доставки:

• Мы работаем с надежными международными поставщиками логистических услуг, в том числе:

UPS, FedEx, DHL

• Стандартное время выполнения заказа составляет 3–7 рабочих дней в зависимости от пункта назначения.
• Информация об отслеживании будет предоставлена после отправки заказа.
• Ускоренная доставка и варианты страхования доступны по запросу.
