Введение сапфировой палочки

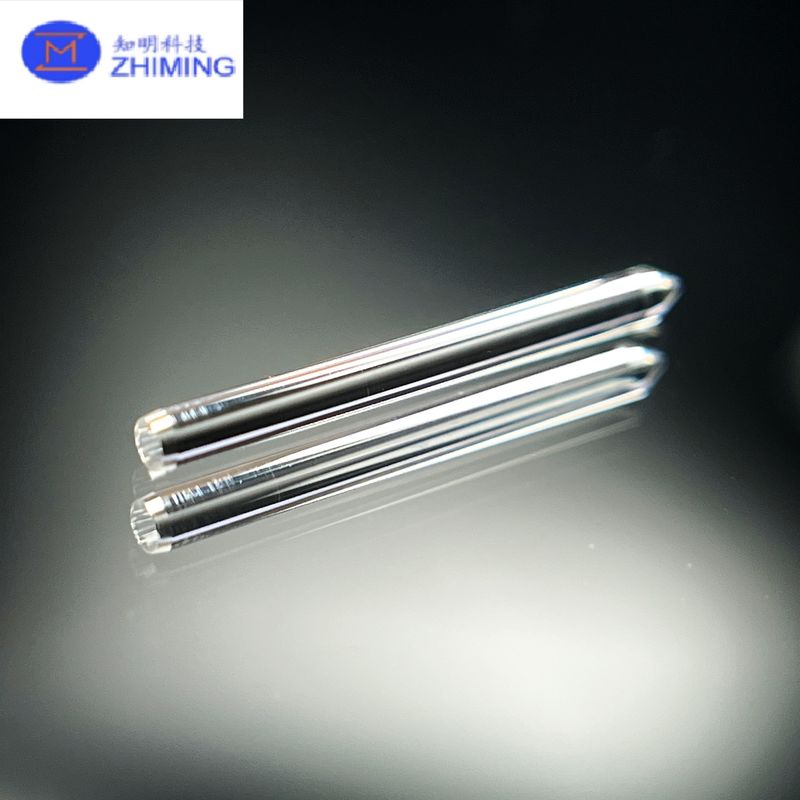

Сапфировый стержень представляет собой высококачественный однокристаллический сапфировый компонент, разработанный для удовлетворения требований передовых оптических, механических и научных приложений.Изготавливается из однокристаллического оксида алюминия (Al2O3), этот стержень обладает исключительной твердостью, оптической прозрачностью, тепловой устойчивостью и стойкостью к износу, коррозии и высокому давлению.

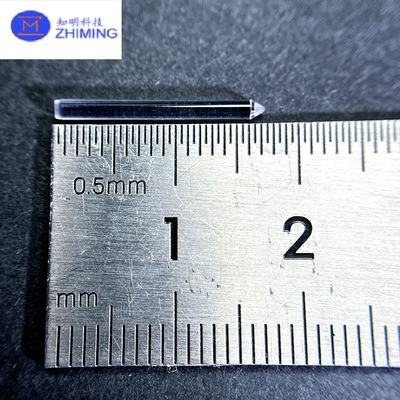

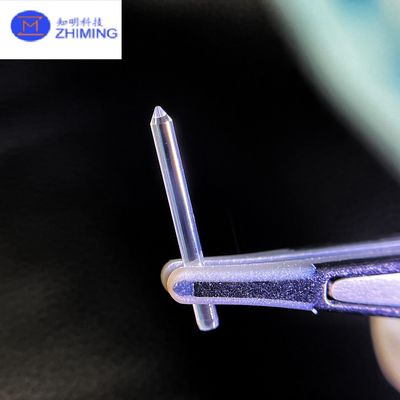

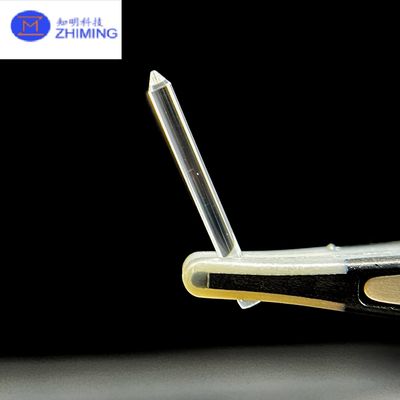

Что отличает этот конкретный сапфировый стержень от других - это его индивидуальная геометрия,включая тонкоконный или конический конец, указывающий на то, что он предназначен для нишевых приложений, требующих как точности измерений, так и чрезвычайной долговечностиС твердостью, которая уступает только алмазу (Mohs 9), сапфировые стержни часто выбирают вместо стекла или кварца в условиях высокого напряжения, где отказ не является вариантом.

Эти стержни широко используются во многих отраслях промышленности, таких как аэрокосмическая, полупроводниковая обработка, метрология, фотоника, биомедицинские устройства и высокотемпературная обработка,где требуется постоянная производительность в экстремальных условиях.

Принцип производстваиз сапфировой палочки

Производство сапфирового стержня включает в себя передовой кристаллический рост и точные технологии обработки, чтобы обеспечить точные спецификации и бездефектные поверхности.Два наиболее распространенных метода, используемых для выращивания сапфировых кристаллов для производства стержней::

1Метод Киропулоса (KY)

Метод KY широко используется для выращивания крупных, высококачественных сыпучих кристаллов сапфира.Процесс тщательно контролируется для регулирования температурного градиентаПосле затвердевания сапфировый шар ориентируется, разрезается и обрабатывается в стержни.

2. Метод фильмового роста (EFG) с определением края

Метод EFG идеально подходит для изготовления сапфировых стержней, труб и профилей с заранее определенной формой.Расплавленный материал протягивается вверх через штамп капиллярным действием и кристаллизуется в твердую стержнюЭто позволяет непрерывно производить стержни с узкими допустимыми размерами и минимальной послепроцессией.

После роста кристаллов,сапфировые стержни разрезаются на длину с помощью бриллиантовых пил и полируются с помощью сверхтонких абразивов для получения оптической отделки и точных геометрических особенностей, таких как острые или закругленные кончики, канавки, или шаговые переходы.

Особенности сапфировой палочкииз сапфировой палочки

Высокая прочность, высокая жесткость, высокая антиабразия, высокая антитепловая, высокие антикоррозионные характеристики и высокие антиплазменные характеристики.

Из-за этих характеристик однокристаллический сапфир широко используется для прецизионных механических деталей.

- Стабильная диэлектрическая константа, очень низкие диэлектрические потери, хорошая электрическая изоляция.

Однокристаллический сапфир используется в качестве материала для субстратов в регионах сверхвысокой частоты.Однокристаллический сапфир стал незаменимым в электронной промышленности.

- Отличная светопередача.

Однокристаллический сапфир используется для различных типов вакуумного оборудования, окон в реакционных печах, окон сканеров,и крышки для оптической связи из-за его отличных механических характеристик и теплостойкости.

- Хорошая теплопроводность и высокая теплостойкость.

Отличная теплопроводность при низких температурах позволяет использовать однокристаллический сапфир в качестве прозрачного материала во многих различных областях, требующих теплопроводности и теплового излучения.

Параметр сапфирового стержня

Заявленияиз сапфировой палочки

Сапфировые специальные стержни используются в самых разных областях благодаря их уникальному сочетанию физических, тепловых и оптических характеристик:

1Полупроводники и электроника

• Используется в качестве штифтов для выравнивания, держателей пластин или наконечников для зондирования при изготовлении полупроводников.
• Используются в качестве справочных стержней или расстояний внутри камер отложения и гравирования из-за их инертности и теплостойкости.

- Что?

2Научные приборы

• Сапфировые с острыми кончиками штыки идеально подходят для оптических инструментов выравнивания, спектроскопических зондов или измерений на основе кончиков (например, в микроскопии атомной силы).
• Используется в высоковакуумных системах и криогенных установках для изоляции и механической поддержки.

- Что?

3. Оптические системы

• Сапфировые стержни с оптически полированной поверхностью используются в лазерных системах в качестве направляющих лучей, светопроводов или защитных линз.
• Используются в качестве компонентов в оптических системах IR/UV из-за их широкого спектра передачи (150 nm - 5500 nm).

- Что?

4. Биомедицинские изделия

• Биосовместимые и химически инертные сапфировые стержни используются в имплантируемых устройствах, хирургических инструментах и эндоскопических инструментах.
• Их прозрачность позволяет интегрироваться с оптическими волоконными системами или датчиками внутри человеческого тела.

- Что?

5Аэрокосмическая и оборонная промышленность

• Сапфировые стержни служат структурными и оптическими компонентами в самолетах, спутниках и оптических системах военного класса из-за их прочности, малого веса и устойчивости к излучению.

- Что?

6. Средства высокой температуры

• Их способность выдерживать температуру выше 1800 ° C и коррозионную среду делает их подходящими для использования в печах, тепловых датчиках и исследованиях энергетики.

- Что?

Часто задаваемые вопросы (FAQ)из сапфировой палочки

Вопрос 1: Что делает сапфировые стержни лучше кварцевых, стеклянных или керамических?
А1:Сапфир обладает уникальной комбинацией свойств: чрезвычайная твердость (Mohs 9), высокая оптическая передача от УФ до среднего инфракрасного излучения, отличная химическая устойчивость и превосходная теплопроводность.Он превосходит кварц и керамику в приложениях, где требуется как оптическая ясность, так и структурная целостность.

Q2: Может ли сапфировый стержень быть настроен по форме, длине или диаметру?
А2:Да. Сапфировые стержни могут быть настроены с точки зрения наружного диаметра (обычно от 0,3 мм до 20 мм), длины (до 200 мм или более) и геометрии конечной стороны (плоская, купольная, коническая, натянутая).толерантность, и ориентация (C-плоскость, A-плоскость, R-плоскость) также могут быть адаптированы.

Вопрос 3: Оптически ли полирован сапфировый стержень или просто механически измельчен?
А3:В зависимости от применения, стержни могут быть поставлены в механическом измельчении или оптически полированном состоянии.рекомендуем двойную оптическую полировку с плоскостью лучше λ/10.

Вопрос 4: В каких условиях могут работать сапфировые стержни?
А4:Сапфировые стержни могут выдерживать высокий вакуум, криогенные температуры, коррозионные кислоты и основы, высокие поля излучения и температуры до 2000 ° C. Они идеально подходят для экстремальных условий.

Вопрос 5: Совместимы ли эти стержни с инфракрасными или ультрафиолетовыми системами?
A5:Сапфир передает длины волн от примерно 150 нм до 5,5 мкм, что делает его популярным выбором как для инфракрасных, так и для ультрафиолетовых оптических систем.

Вопрос 6: Сколько времени требуется для изготовления специальной сапфировой палочки?
A6:Стандартное время производства для пользовательских стержней обычно составляет 2-4 недели в зависимости от сложности, количества и требований к отделке.

Вопрос 7: Какие толерантности вы можете достичь?
А7:Размерные допуски ±0,01 мм и шероховатость поверхности <5 нм Ra достижимы для высокоточных приложений.

Сопутствующие продукты

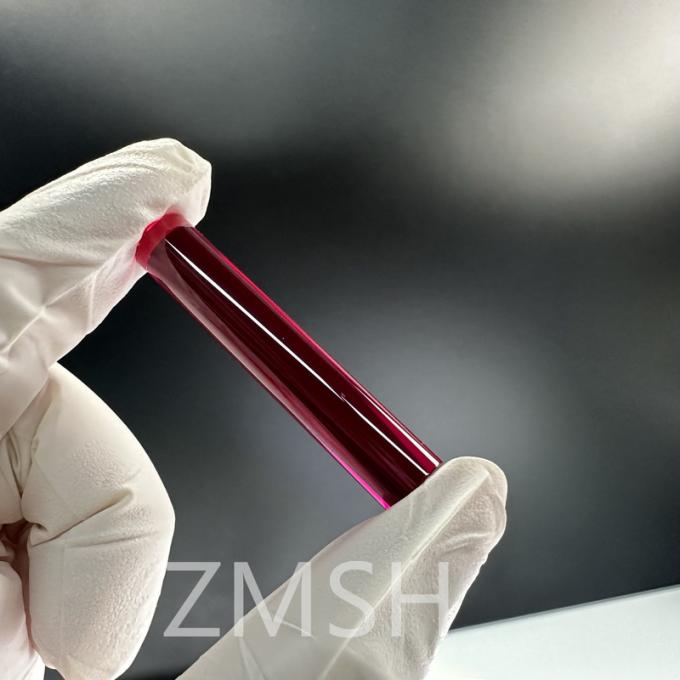

Технология лазера рубиновой трости Медицинские инструменты из синтетического сапфира Диаметр 1 × 7 см
