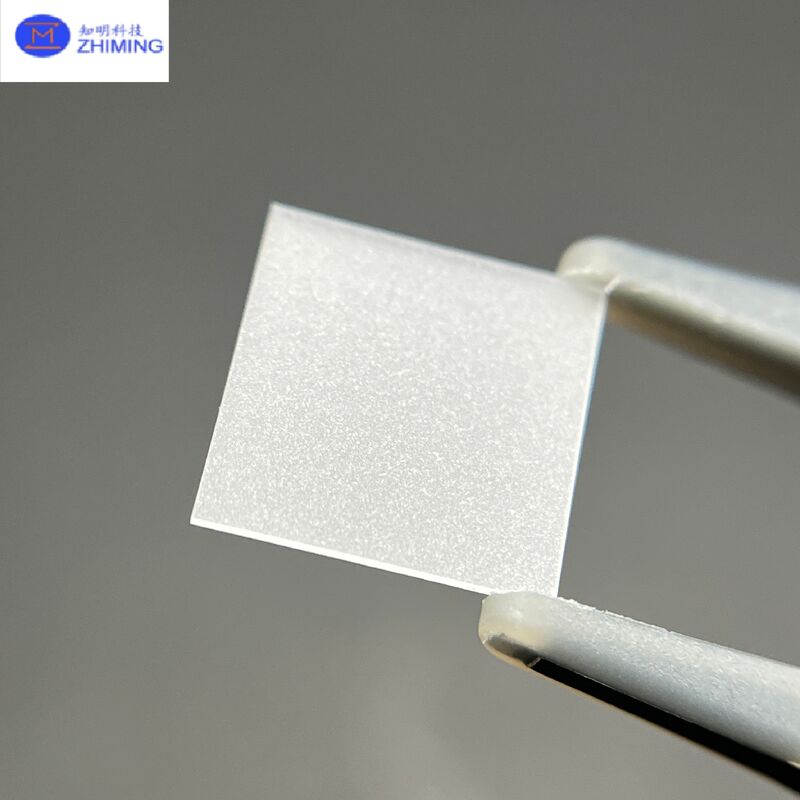

Сапфировые индивидуальные пластины с односторонней полированной поверхностью представляют собой высокоточные оптические и структурные компоненты, изготовленные из однокристаллического оксида алюминия (Al2O3).Из-за их исключительной твердости, отличная оптическая проницаемость, высокая теплостойкость и химическая стабильность, сапфировые пластины стали незаменимыми в передовых оптических системах, обработке полупроводников,промышленное оборудование высокого классаОдносторонний полированный дизайн (обычно называемыйоднопольныйилиОкончание одностороннего зеркала) обеспечивает экономически эффективное, но высокофункциональное решение для приложений, для которых требуется только одна поверхность оптического качества.

В отличие от двухсторонних полированных компонентов, односторонние полированные сапфировые пластины сохраняют одну высокоочищенную оптическую поверхность, в то время как противоположная сторона остается обшитой или полуфабрикатной.Эта конфигурация широко используется в таких сценариях, как защитные окна, поверхности для проникновения света, крышки датчиков, контрольные приборы и конструктивные опорные плиты,где только одна поверхность подвергается оптическому взаимодействию, в то время как другая служит интерфейсом для установки или склеивания.

Характеристики материала

Сапфир является одним из самых твердых доступных оптических материалов, занимая 9-е место по шкале Моха, уступая только алмазу.Эта исключительная твердость обеспечивает долгосрочную стойкость к царапинам и долговечность в суровых условияхКроме того, сапфир обладает превосходной передачей от ультрафиолетовых (УФ) до инфракрасных (ИФ) длин волн, что делает его подходящим для широкополосных оптических приложений.

Его высокая теплопроводность и температура плавления (~2050°C) позволяют сапфиру стабильно работать при высоких температурах.и большинство растворителейЭти комбинированные свойства приводят к долговечному, стабильному и многофункциональному материалу, подходящему для точных инженерных областей.

Ключевые характеристики продукта

1Одностороннее оптическое полирование

Полированная поверхность может достигать уровня шероховатости до Ra < 1 нм, обеспечивая высокую прозрачность,Это обеспечивает совместимость с оптическими системами, требующими строгой точности поверхности, такими как лазерные приборы и оборудование для визуализации.

2Высокая механическая прочность

Сапфировые пластины могут выдерживать экстремальные механические воздействия и абразивный износ.и стабильность конструкции даже в непрерывном использовании промышленного оборудования.

3Отличная тепловая и химическая устойчивость

Сапфир поддерживает стабильную производительность при высоких тепловых нагрузках, быстрых циклах температуры и воздействии коррозионных химических веществ.высокотемпературные пробные окна, и оптические компоненты для суровой среды.

4. Полная возможность настройки

Размеры, формы, углы резки (C-плоскость, A-плоскость, R-плоскость), допустимость толщины, степени плоскости, размеры раковины и шероховатость поверхности все настраиваемы.Ультразвуковое бурение, канавки, ступени, отверстия и формы краев доступны на основе чертежей.

Типичные спецификации (полностью настраиваемые)

Заявления

Оптические и лазерные системы

Однополированные сапфировые пластины широко используются в качестве защитных окон для лазеров, оптических датчиков и систем визуализации.в то время как неочищенная сторона служит клейкой или монтажной поверхностью.

Точные приборы

Эти таблицы выступают в качестве видовых узлов, окон обнаружения и компонентов инспекционного интерфейса в промышленных системах метрологии.Устойчивость к царапинам и стабильность делают сапфир идеальным для длительных измерений с высокой точностью.

Полупроводниковое оборудование

Термостойкость и химическая инертность сапфира позволяют использовать его в инструментах для проверки пластинок, испытательных приборах, станциях зондирования и защитных окнах камер.

Защита от суровой окружающей среды

Сапфировые пластины лучше, чем большинство стеклянных материалов, выдерживают песок, пыль, химические вещества, высокую температуру и механические удары, что делает их идеальными для аэрокосмических, подводных камер,и системы высокого давления.

Потребительская электроника

Окна камер, пластинки крышки и биометрические сенсорные крышки из сапфира обладают защитой от царапин.

Преимущества одностороннего полирования

1. Экономично эффективное решениепо сравнению с двойными полированными пластинами.

2. Идеально подходит для применениягде требуется только один оптический интерфейс.

3. Улучшенная совместимость связейдля матовой или лопатой стороны.

4. Гибкость сборки, особенно для механического зажима или клейкой установки.

5. Сниженное отражение светана неочищенной стороне в некоторых оптических конструкциях.

Частые вопросы

Вопрос 1: Можно ли сделать сапфировые плиты чрезвычайно тонкими?
Да. Мы можем производить сапфировые плиты до 0,15 ≈ 0,2 мм в зависимости от размера. Тоньшие части могут быть оценены на основе чертежей и требований толерантности.

Q2: Вы поддерживаете сложные формы или микрообработку?
Мы поддерживаем лазерную резку, ультразвуковое бурение, прямоугольную или контурную форму, отверстия, слепые отверстия, ступени и проходные отверстия.

В3: Какой диапазон волн передает сапфир?
Сапфир предлагает отличную передачу от 150 нм (УФ) до более 5 мкм (ЧИ), что делает его подходящим для УФ, видимых и близких к ЧИ оптических систем.
