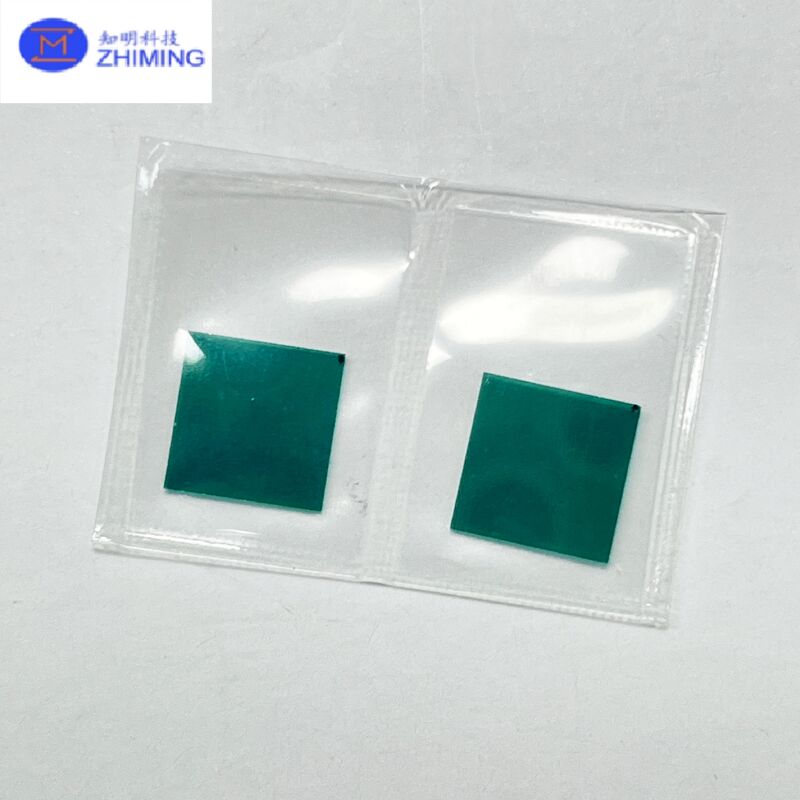

Квадратный субстрат карбида кремния 6H (SiC) для мощности высокой частоты

Высокопроизводительный квадратный пластинка 6H-SiC для мощности и высокочастотных приложений

1. Обзор продукции

Это...Квадратный субстрат карбида кремния (SiC) 6Hизготавливается из высокой чистоты6H-SiC однокристаллический материали точно обработан в квадратную форму для передовых полупроводниковых и электронных приложений.полупроводники третьего поколения с широкой полосой пропускания, 6H-SiC предлагает выдающиеся характеристики ввысокая температура, высокое напряжение, высокая частота и высокая мощностьусловия труда.

С отличнымтеплопроводность, механическая прочность, химическая стабильность и электрические свойства, 6H SiC квадратные субстраты широко используются вэнергетические устройства, радиочастотные устройства, оптоэлектроника, лазерные системы и исследовательские лаборатории. Субстраты могут быть поставлены вполированные, полуполированные или неполированныеповерхностные условия синдивидуальные размеры и толщины.

2Преимущества материала 6H-SiC

• Сверхвысокая твердость (твердость Моха ≈ 9,2)

• Высокая теплопроводность (~490 W/m·K) для эффективного рассеивания тепла

• Широкий диапазон (3.0 eV), подходящий для экстремальных условий

• Сила электрического поля высокого разрыва

• Отличная химическая и окислительная устойчивость

• Высокая мобильность электронов для высокочастотных характеристик

• Стабильная кристаллическая структура и длительный срок службы

3. Типичные спецификации (настраиваемые)

4Производственный процесс

1. PVT (Physical Vapor Transport) рост однокристаллического

2. Ориентация и квадратная резка

3. Высокоточная шлифовка и контроль толщины

4. Односторонняя или двусторонняя полировка

5. Ультразвуковая очистка и упаковка в чистых помещениях

Этот процесс обеспечиваетвысокая плоскость, небольшие дефекты поверхности и отличная электрическая консистенция.

5Основные применения

• Мощные полупроводниковые устройства (MOSFET, SBD, IGBT)

• Электрические устройства для радиочастотных и микроволновых сигналов

• Высокотемпературные электронные компоненты

• Лазерные диоды и оптические детекторы

• Исследования чипов и разработка прототипов

• Университетские лаборатории и исследовательские институты полупроводников

• Микрофабрикация и обработка MEMS

6Преимущества продукта

• Подлинный однокристаллический материал 6H-SiC

• Квадратная форма для легкой обработки и изготовления устройства

• Высокое качество поверхности с низкой плотностью дефектов

• Широкий диапазон настройки для размера, толщины и сопротивления

• Стабильная производительность в экстремальных условиях

• Поддержка создания прототипов малых партий и массового производства

• 100% проверка перед доставкой

8Часто задаваемые вопросы (FAQ)

Вопрос 1: В чем разница между 6H-SiC и 4H-SiC?
Ответ: 4H-SiC чаще используется в коммерческих силовых устройствах сегодня из-за более высокой мобильности электронов, в то время как 6H-SiC предпочтительнее в некоторых RF, микроволновых и специальных оптоэлектронных приложениях.

Вопрос 2: Можете ли вы поставить необработанные квадратные субстраты 6H-SiC?
Ответ: Да, мы предлагаем полированные, лапированные и неочищенные поверхности в зависимости от требований клиента.

Вопрос 3: Вы поддерживаете небольшие квадратные подложки?
О: Да, квадратные размеры до 2×2 мм можно настроить.

Вопрос 4: Есть ли отчеты об осмотре и испытаниях?
О: Да, мы можем предоставить отчеты о измерениях, данные о тестах на сопротивляемость и отчеты о шероховатости поверхности.
