Си-Си однокристаллическая растительная печь для 6-дюймовых, 8-дюймовых кристаллов с использованием PVT, Lely, TSSG методов
Подробная информация о продукте:
| Место происхождения: | КНР |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Время доставки: | 6-8 мотыльков |
| Условия оплаты: | T/T |
| Поставка способности: | 5set/month |
|
Подробная информация |
|||
| Heating Method: | Graphite Resistance Heating | Входная мощность: | Трехфазный, пятипроводной переменный ток 380V ± 10% 50Hz~60Hz |
|---|---|---|---|
| Максимальная температура нагрева: | 2300°С | Номинальная тепловая мощность: | 80kW |
| Диапазон мощности нагревателя: | 35 ~ 40 кВт | Потребление энергии в цикле: | 3500 кВт·ч ~ 4500 кВт·ч |
| Crystal Growth Cycle: | 5D ~ 7D | Основной размер машины: | 2150 мм x 1600 мм x 2850 мм (длина x ширина x высота) |
| Выделить: | 8-дюймовая печь для роста силикового ингота,6-дюймовая печь для роста силикового слитка,PVT SiC Инготовая печь для роста |
||
Характер продукции
Высокоэффективная печь для выращивания слитков SiC для кристаллов длиной 4, 6 и 8 дюймов с использованием методов PVT, Lely и TSSG
Аннотация к статье "Курна для выращивания слитков силикона"
Для эффективного роста кристаллов карбида кремния используется графитное нагревание.Печь потребляет от 3500 кВт·ч до 4500 кВт·ч в цикл, с продолжительностью роста кристаллов от 5 до 7 дней.Работа в вакуумной среде с газами аргона и азота, эта печь обеспечивает производство высококачественных слитков SiC с постоянными характеристиками и надежной производительностью.

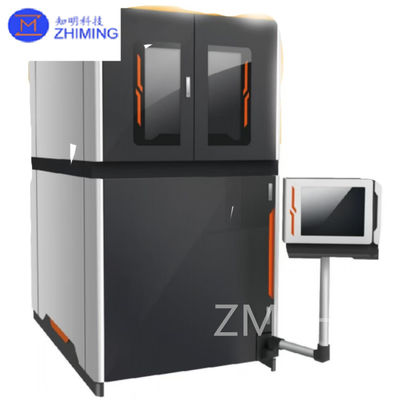

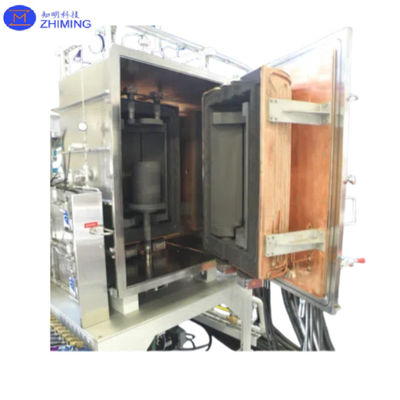

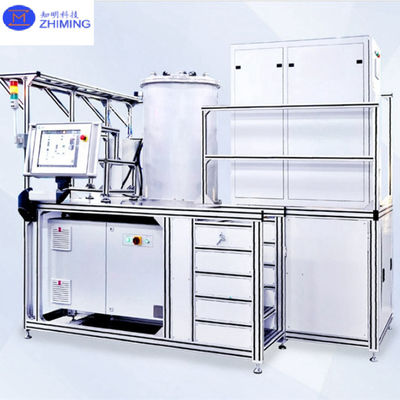

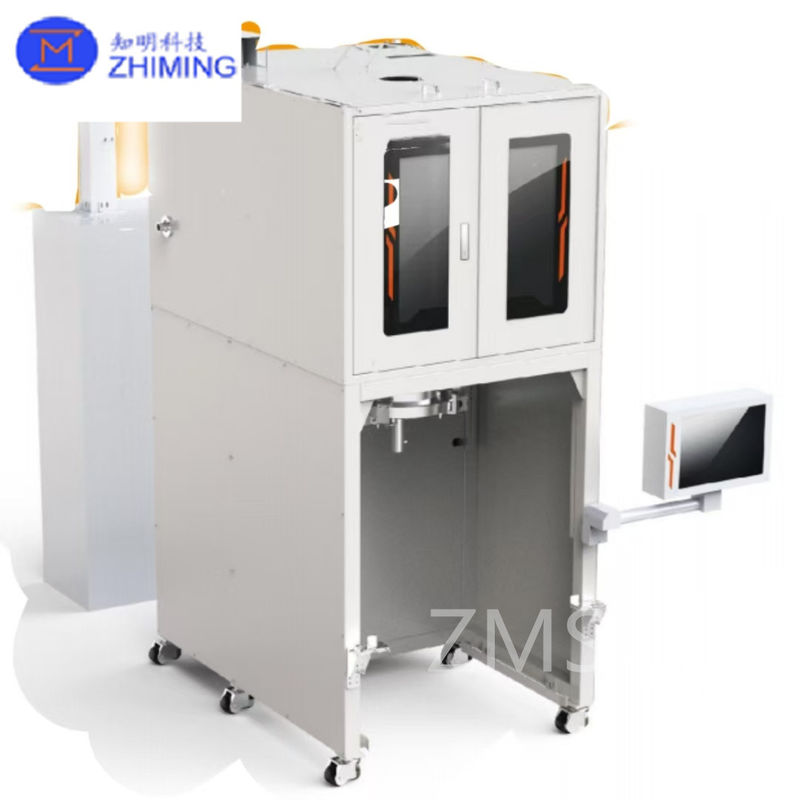

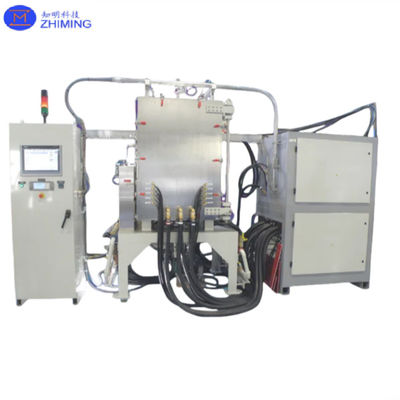

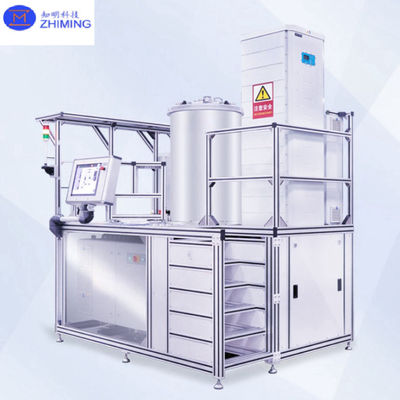

Фото SiC Ингота роста печи
Специальный кристаллический тип нашей печи для выращивания слитков SiC
SiC имеет более 250 кристаллических структур, но только тип 4HC может использоваться для силовых устройств SiC.ZMSH успешно помогала клиентам выращивать этот конкретный кристаллический тип несколько раз с помощью собственной печи.
Наша печь для выращивания слитков SiC предназначена для высокоэффективного выращивания кристаллов карбида кремния (SiC), способной обрабатывать 4-дюймовые, 6-дюймовые и 8-дюймовые пластинки SiC.Используя передовые методы, такие как PVT (Physical Vapor Transport), Lely, TSSG (Температурный градиентный метод) и LPE (жидкая фаза эпитаксии), наша печь поддерживает высокие темпы роста, обеспечивая оптимальное качество кристаллов.
Печь предназначена для выращивания различных кристаллических структур SiC, включая проводящие 4H, полуизоляционные 4H и другие типы кристаллов, такие как 6H, 2H и 3C.Эти структуры имеют решающее значение для производства силовых устройств SiC и полупроводников, которые необходимы для применения в силовой электронике, энергоэффективных системах и высоковольтных устройствах.
Наша SiC печь обеспечивает точное управление температурой и равномерные условия роста кристаллов, что позволяет производить высококачественные слитки и пластины SiC для передовых полупроводниковых приложений.
Преимущество нашей печи для роста слитков SiC
1.Уникальный дизайн теплового поля
Аксиальные и радиальные температурные градиенты могут быть точно контролированы, при этом температурный профиль является гладким и равномерным.Максимальное использование толщины кристалла.
Улучшенная эффективность сырья: тепловое поле равномерно распределяется по всей системе, обеспечивая более постоянную температуру внутри сырья.Это значительно увеличивает использование порошка., сокращение отходов.
Независимость между осевой и радиальной температурами позволяет высокоточно контролировать оба градиента, что имеет решающее значение для решения кристаллического напряжения и минимизации плотности вывихов.
2.Высокая точность управления
Печь для выращивания слитков СиС тщательно разработана для производства высококачественных кристаллов СиС, которые необходимы для широкого спектра применений полупроводников, таких как электроника,оптоэлектроникаSiC является критически важным материалом в производстве компонентов, которые требуют отличной теплопроводности, электрической производительности и долговечности.Наша печь оснащена передовыми системами управления, предназначенными для поддержания постоянной производительности и превосходного качества кристаллов в течение всего процесса роста.
Печь SiC Ingot Growth Furnace обеспечивает исключительную точность, с точностью питания 0,0005%, точностью управления потоком газа ±0,05 L/h, точностью регулирования температуры ±0,5°C,и стабильность давления в камере ±10 PaЭти тонко настроенные параметры обеспечивают стабильную, однородную среду для роста кристаллов, что имеет решающее значение для производства высокочистых слитков и пластин с минимальными дефектами.
Ключевые компоненты печи, включая пропорциональный клапан, механический насос, вакуумную камеру, газомер и молекулярный насос,работают вместе беспрепятственно, чтобы обеспечить надежную работуЭти характеристики позволяют печи производить кристаллы SiC, которые отвечают строгим требованиям полупроводниковой промышленности.
Технология ZMSH® включает в себя передовые методы выращивания кристаллов, обеспечивающие высочайшее качество в производстве кристаллов SiC.наше оборудование оптимизировано для обслуживания таких отраслей, как электроника, возобновляемые источники энергии и передовые технологии, способствующие прогрессу в энергоэффективных решениях и устойчивых инновациях.
3. Автоматическая работа
А.Утоматическая реакция:Мониторинг сигналов, обратная связь сигналов
- Что?Автоматическая сигнализация:Предупреждение о превышении предела, динамическая безопасность
Автоматическое управление:Мониторинг и хранение производственных параметров в режиме реального времени, удаленный доступ и управление.
Активный запрос:Экспертная система, взаимодействие человека и машины
SiC-печь ZMSH интегрирует передовую автоматизацию для оптимальной эффективности работы.и управление параметрами в режиме реального времени с возможностями дистанционного мониторингаСистема также обеспечивает проактивные уведомления для экспертной помощи и позволяет плавно взаимодействовать между оператором и машиной.
Эти функции минимизируют вмешательство человека, улучшают контроль процессов и обеспечивают последовательное производство высококачественных слитков SiC, повышая эффективность в крупномасштабных производственных операциях.
Наш SiC Ингота рост печи информационный лист
| 6-дюймовый циковый печь | 8-дюймовый циковый печь | ||
| Проект | Параметр | Проект | Параметр |
| Способ нагрева | Нагреватель с сопротивлением графиту | Способ нагрева | Нагреватель с сопротивлением графиту |
| Сила ввода | Трехфазный, пятипроводной переменный ток 380V ± 10% 50Hz~60Hz | Сила ввода | Трехфазный, пятипроводной переменный ток 380V ± 10% 50Hz~60Hz |
| Максимальная температура нагрева | 2300°С | Максимальная температура нагрева | 2300°С |
| Номинальная тепловая мощность | 80 кВт | Номинальная тепловая мощность | 80 кВт |
| Диапазон мощности нагревателя | 35 ~ 40 кВт | Диапазон мощности нагревателя | 35 ~ 40 кВт |
| Потребление энергии в цикле | 3500 кВт·ч ~ 4500 кВт·ч | Потребление энергии в цикле | 3500 кВт·ч ~ 4500 кВт·ч |
| Цикл роста кристаллов | 5D ~ 7D | Цикл роста кристаллов | 5D ~ 7D |
| Размер основной машины | 2150 мм x 1600 мм x 2850 мм (длина x ширина x высота) | Размер основной машины | 2150 мм x 1600 мм x 2850 мм (длина x ширина x высота) |
| Основная масса машины | ≈ 2000 кг | Основная масса машины | ≈ 2000 кг |
| Поток охлаждающей воды | 6 м3/ч | Поток охлаждающей воды | 6 м3/ч |
| Ограничение вакуума холодной печи | 5 × 10−4 Pa | Ограничение вакуума холодной печи | 5 × 10−4 Pa |
| Атмосфера печи | Аргон (5N), азот (5N) | Атмосфера печи | Аргон (5N), азот (5N) |
| Сырье | Частицы карбида кремния | Сырье | Частицы карбида кремния |
| Тип кристалла продукта | 4 часа | Тип кристалла продукта | 4 часа |
| Толщина кристалла продукта | 18 мм ~ 30 мм | Толщина кристалла продукта | ≥ 15 мм |
| Эффективный диаметр кристалла | ≥ 150 мм | Эффективный диаметр кристалла | ≥ 200 мм |
Наши услуги
Специализированные решения
Мы предоставляем индивидуальные решения для печей из карбида кремния (SiC), включая технологии PVT, Lely и TSSG/LPE, адаптированные для удовлетворения ваших конкретных потребностей.Мы гарантируем, что наши системы соответствуют вашим целям производства..
Обучение клиентов
Мы предлагаем всестороннее обучение, чтобы ваша команда полностью понимала, как работать и обслуживать наши печи.
Установка на месте и ввод в эксплуатацию
Наша команда лично устанавливает и вводит в эксплуатацию печи SiC в вашем месте. Мы обеспечиваем плавную установку и проводим тщательный процесс проверки, чтобы гарантировать полную работу системы.
Послепродажная поддержка
Наша команда готова помочь с ремонтом и устранением неполадок на месте, чтобы минимизировать время простоя и обеспечить бесперебойную работу оборудования.
Мы стремимся предложить высококачественные печи и постоянную поддержку, чтобы обеспечить ваш успех в росте кристаллов SiC.
