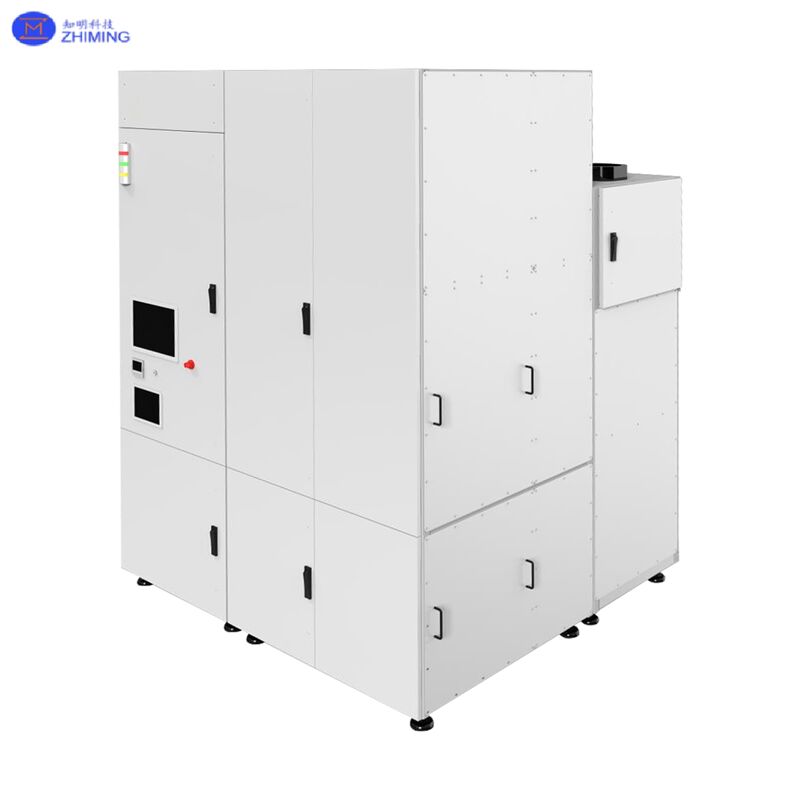

Комплексное решение для нанесения покрытия на SiC-затравки, склеивания и спекания


Прецизионное распылительное покрытие • Центрированное склеивание • Вакуумное удаление пузырьков • Карбонизация/спекание

Превратите склеивание SiC-затравок из операции, зависящей от оператора, в повторяемый, управляемый параметрами процесс: контролируемая толщина клеевого слоя, центрирование с помощью пневматического пресса, вакуумное удаление пузырьков и регулируемая по температуре/давлению карбонизационная консолидация. Разработано для производства пластин 6/8/12 дюймов.

1. Обзор продукта

Что это такое


Это комплексное решение предназначено для этапа выращивания SiC-кристаллов, где затравка/пластина приклеивается к графитовой бумаге/графитовой пластине (и соответствующим интерфейсам). Оно замыкает технологический цикл:


Нанесение покрытия (распыление клея) → Склеивание (центрирование + прессование + вакуумное удаление пузырьков) → Спекание/Карбонизация (консолидация и отверждение)

Контролируя формирование клея, удаление пузырьков и окончательную консолидацию как единую цепочку, решение повышает стабильность, технологичность и масштабируемость.

Варианты конфигурации

A. Полуавтоматическая линия
Машина для распыления SiC → Машина для склеивания SiC → Печь для спекания SiC

B. Полностью автоматическая линия
Автоматическая машина для распыления и склеивания → Печь для спекания SiC
Дополнительные интеграции: роботизированная обработка, калибровка/выравнивание, считывание ID, обнаружение пузырьков

Основные преимущества

• Контролируемая толщина и покрытие клеевого слоя для повышения повторяемости
• Центрирование и прессование с помощью пневматического пресса для обеспечения стабильного контакта и распределения давления
• Вакуумное удаление пузырьков для уменьшения количества пузырьков/пустот внутри клеевого слоя
• Регулируемая по температуре/давлению карбонизационная консолидация для стабилизации окончательного соединения
• Варианты автоматизации для стабильного времени цикла, отслеживаемости и контроля качества в процессе

2. Принцип работы

Почему традиционные методы испытывают трудности
Производительность склеивания затравки обычно ограничивается тремя взаимосвязанными переменными:

1. Стабильность клеевого слоя (толщина и однородность)

2. Контроль пузырьков/пустот (воздух, захваченный в клеевом слое)

3. Стабильность после склеивания после отверждения/карбонизации

Ручное нанесение покрытия обычно приводит к нестабильной толщине, затрудненному удалению пузырьков, более высокому риску внутренних пустот, возможному появлению царапин на графитовых поверхностях и плохой масштабируемости для массового производства.

Спин-покрытие может приводить к нестабильной толщине из-за поведения клея при течении, поверхностного натяжения и центробежной силы. Оно также может столкнуться с боковым загрязнением и ограничениями крепления на графитовой бумаге/пластинах, а также может быть сложным для клеев с твердым содержанием для равномерного нанесения покрытия.

Как работает интегрированный подход

Нанесение покрытия: распылительное покрытие формирует более контролируемую толщину и покрытие клеевого слоя на целевых поверхностях (затравка/пластина, графитовая бумага/пластина).

Склеивание: центрирование + прессование с помощью пневматического пресса обеспечивает стабильный контакт; вакуумное удаление пузырьков уменьшает количество захваченного воздуха, пузырьков и пустот в клеевом слое.

Спекание/Карбонизация: высокотемпературная консолидация с регулируемой температурой и давлением стабилизирует окончательный склеенный интерфейс, нацеливаясь на отсутствие пузырьков и равномерные результаты прессования.

Справочное заявление о производительности
Выход карбонизационного склеивания может достигать 90%+ (ссылка на процесс). Типичные ссылки на выход склеивания указаны в разделе «Классические примеры».

3. Процесс

A. Полуавтоматический рабочий процесс

Шаг 1 — Распылительное покрытие (нанесение покрытия)
Нанесите клей методом распыления на целевые поверхности для достижения стабильной толщины и равномерного покрытия.

Шаг 2 — Выравнивание и склеивание (склеивание)
Выполните центрирование, примените прессование с помощью пневматического пресса и используйте вакуумное удаление пузырьков для удаления захваченного воздуха в клеевом слое.

Шаг 3 — Карбонизационная консолидация (спекание/карбонизация)
Перенесите склеенные детали в печь для спекания и выполните высокотемпературную карбонизационную консолидацию с регулируемой температурой и давлением для стабилизации окончательного соединения.

B. Полностью автоматический рабочий процесс

Автоматическая машина для распыления и склеивания объединяет операции нанесения покрытия и склеивания и может включать роботизированную обработку и калибровку. Встроенные опции могут включать считывание ID и обнаружение пузырьков для отслеживаемости и контроля качества. Затем детали поступают в печь для спекания для карбонизационной консолидации.

Гибкость маршрута процесса
В зависимости от материалов интерфейса и предпочтительной практики система может поддерживать различные последовательности нанесения покрытия и односторонние или двусторонние маршруты распыления, сохраняя при этом одну и ту же цель: стабильный клеевой слой → эффективное удаление пузырьков → равномерная консолидация.

4. Применения

Основное применение
Склеивание затравки SiC при выращивании кристаллов: склеивание затравки/пластины с графитовой бумагой/графитовой пластиной и соответствующими интерфейсами с последующей карбонизационной консолидацией.

Сценарии размеров
Поддерживает склеивание пластин 6/8/12 дюймов посредством выбора конфигурации и проверенной маршрутизации процесса.

Типичные индикаторы соответствия
• Ручное нанесение покрытия вызывает изменение толщины, пузырьки/пустоты, царапины и нестабильный выход
• Толщина спин-покрытия нестабильна или затруднена на графитовой бумаге/пластинах; существуют ограничения по боковому загрязнению/креплению
• Вам необходимо масштабируемое производство с более высокой повторяемостью и меньшей зависимостью от оператора
• Вам нужны варианты автоматизации, отслеживаемости и контроля качества в процессе (ID + обнаружение пузырьков)

5. Классические примеры (Типичные результаты)

Примечание: Ниже приведены типичные справочные данные / ссылки на процесс. Фактическая производительность зависит от системы клея, условий поступающего материала, проверенного технологического окна и стандартов контроля.

Пример 1 — Склеивание затравки 6/8 дюймов (Справочник по производительности и выходу)
Без графитовой пластины: 6 шт./установка/день
С графитовой пластиной: 2,5 шт./установка/день
Выход склеивания: ≥95%

Пример 2 — Склеивание затравки 12 дюймов (Справочник по производительности и выходу)
Без графитовой пластины: 5 шт./установка/день
С графитовой пластиной: 2 шт./установка/день
Выход склеивания: ≥95%

Пример 3 — Справочник по выходу карбонизационной консолидации
Выход карбонизационного склеивания: 90%+ (ссылка на процесс)
Целевой результат: отсутствие пузырьков и равномерные результаты прессования (в зависимости от критериев проверки и контроля)

6. Вопросы и ответы (FAQ)

В1: Какую основную проблему решает это решение?
A: Оно стабилизирует склеивание затравки, контролируя толщину/покрытие клея, производительность удаления пузырьков и консолидацию после склеивания, превращая зависящий от навыков этап в повторяемый производственный процесс.

В2: Почему ручное нанесение покрытия часто приводит к пузырькам/пустотам?
A: Ручные методы с трудом поддерживают стабильную толщину, что затрудняет удаление пузырьков и увеличивает риск захвата воздуха. Они также могут поцарапать графитовые поверхности и их трудно стандартизировать в больших объемах.

В3: Почему спин-покрытие может быть нестабильным для этого применения?
A: Толщина чувствительна к поведению клея при течении, поверхностному натяжению и центробежной силе. Нанесение покрытия на графитовую бумагу/пластину может быть ограничено креплением и риском бокового загрязнения, а клеи с твердым содержанием могут быть сложными для равномерного спин-покрытия.
