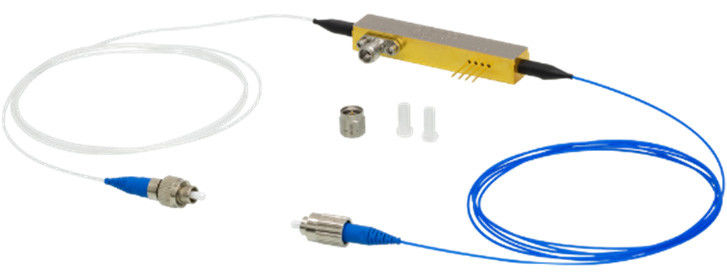

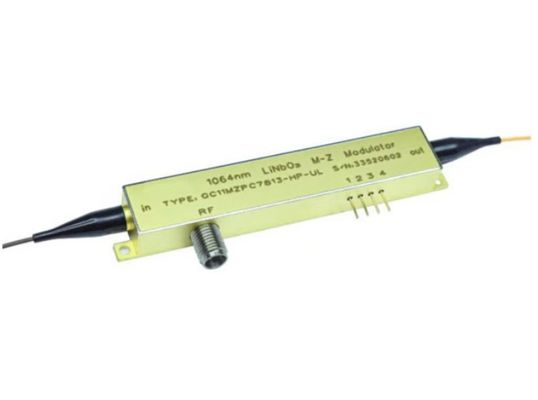

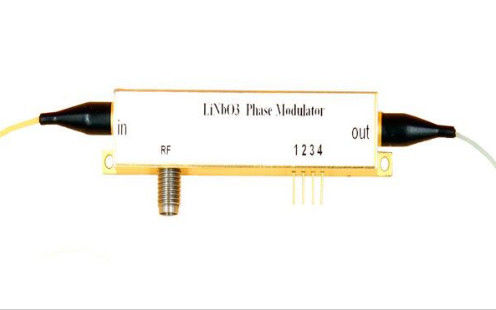

40 ГГц многодиапазонный модулятор литий-ниобатной фазы
Подробная информация о продукте:
| Место происхождения: | китайский |
| Фирменное наименование: | ZMSH |
| Номер модели: | 40 ГГц многодиапазонный модулятор литий-ниобатной фазы |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | undetermined |
| Упаковывая детали: | пенообразованный пластик+картон |
| Время доставки: | 2-4weeks |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 шт/неделю |
|
Подробная информация |
|||
| Оптически возвращенная потеря: | 40 дБ | Сила оптического ввода (чрезвычайный режим): | 100 mW |
|---|---|---|---|
| Сила оптического ввода (обычный режим): | 10 мВт | Пропускная способность E/O (-3 dB): | 35 ГГц |
| Диапазон рабочих частот: | DC до 1 МГц (типичный) | Ориентировка кристаллов: | Z-отрезок |
| Выделить: | Модулятор фаз литий-ниобата 40 ГГц,Многодиапазонный модулятор литиевого ниобата |
||
Характер продукции
40 ГГц многодиапазонный модулятор литий-ниобатной фазы
Резюме
40 ГГц многодиапазонный модулятор фаз ниобата лития (LiNbO3) - высокопроизводительное электрооптическое устройство, предназначенное для высокоскоростной оптической связи, квантовой оптики, микроволновой фотоники,и передовой обработки оптического сигналаОн позволяет точно контролировать фазу оптического сигнала путем применения внешнего RF (радиочастотного) сигнала, что делает его критическим компонентом в современных фотонических системах.
Используя превосходные электрооптические свойства ниобата лития, этот модулятор фаз поддерживает многодиапазонную работу.позволяющий эффективную модуляцию в широком диапазоне оптических длин волн и радиочастотЕго способность работать на частотах до 40 ГГц делает его идеальным для приложений, требующих сверхбыстрой модуляции сигнала и низкого искажения сигнала.
Рабочий принцип
Фазовый модулятор литиевого ниобата 40 ГГц работает на основе эффекта Покельса, который описывает изменение показателя преломления материала в ответ на внешнее электрическое поле.Интегрируя микроволновой электрод на волновод литий-ниобата, устройство эффективно модулирует фазу передаваемого оптического сигнала.
Свет ввода:В оптический волновод модулятора вводится лазерный сигнал непрерывной волны (CW).
Применение радиочастотного сигнала:Высокочастотный радиочастотный сигнал (до 40 ГГц) наносится на электроды модулятора, вызывая быстрое изменение показателя преломления волновода ниобата лития.
Модуляция фазы:Оптическая волна испытывает фазовый сдвиг пропорционально примененному RF напряжению, что позволяет точно модулировать фазу оптического сигнала.
Выходной сигнал:Фазомодулированный оптический сигнал выходит из устройства, неся зашифрованную информацию, которая может быть использована для высокоскоростной связи и передовых оптических приложений.
Ключевые особенности
40 ГГц многодиапазонный модулятор фаз ниобата лития имеет несколько передовых функций, в том числе:
Высокая пропускная способность: поддерживает модуляцию до 40 ГГц, подходящую для высокоскоростной оптической связи.
Многодиапазонная совместимость: работает эффективно в нескольких оптических полосах, включая C-диапазон (1530-1565 нм) и L-диапазон (1565-1625 нм).
Низкая потеря вставки: обеспечивает высокую эффективность оптической передачи с минимальным ослаблением сигнала.
Высокая линейность и низкое искажение: обеспечивает минимальную деградацию сигнала,что делает его идеальным для передовых форматов модуляции, таких как QPSK (Quadrature Phase Shift Keying) и QAM (Quadrature Amplitude Modulation).
Устойчивая и надежная производительность: ниобат лития известен своей отличной тепловой и механической стабильностью, обеспечивающей надежную работу в различных условиях окружающей среды.
Компактный и легкий дизайн: позволяет легко интегрироваться в оптические системы связи и фотонические системы.
Заявления
Оптические связи
Используется в когерентных оптических системах связи для высокоскоростной передачи данных в 400G, 800G и далее.
Поддерживает расширенные схемы модуляции, такие как PM-QPSK (поляризация многократного квадратного фазового сдвига) и QAM (квадратная амплитудная модуляция) для максимизации спектральной эффективности.
Ключевой компонент в оптических передатчиках для систем с плотной длиной волны (DWDM).
Квантовая оптика и квантовая коммуникация
Необходимо для генерации и манипулирования квантовыми состояниями света в системах квантового распределения ключей (QKD).
Используется в квантовой обработке информации для точного оптического фазового управления.
Поддерживает генерацию запутанных фотонов и фазочувствительные квантовые эксперименты.
Микроволновая фотоника и обработка радиочастотного сигнала
Позволяет использовать системы RF-over-fiber (RFoF), где высокочастотные сигналы передаются по оптическим волокнам с минимальными потерями.
Используется в оптических фазовых антеннах для формирования лучей в спутниковых системах связи и радаров.
Упрощает конверсию сигналов вверх и вниз в микроволновых фотонических связях.
Оптические датчики и метрология
Используется в волоконно-оптических гироскопах (FOG) для точных измерений вращения.
Используется в оптической интерферометрии высокого разрешения для метрологии и спектроскопии.
Улучшает распределенное оптическое излучение для мониторинга здоровья конструкций и излучения окружающей среды.
Технические спецификации
| LNP6118 | ||||
| Оптические Спецификации | Минуты | Типичный | Макс | |
| Работающий длина волны | 1260 nm | / | 1625 nm | |
| Вставка Убытки ((1310 nm) | / | 5.0 ДБ | 5.5 дБ | |
| Вставка Убытки ((1550 nm) | / | 4.0 ДБ | 4.5 ДБ | |
| Оптические Возвращение Убытки | 40 ДБ | / | / | |
| Оптические Ввод Сила (Чрезвычайный Режим) | / | / | 100 мВт | |
| Оптические Ввод Сила (Обычный режим) | / | / | 10 мВт | |
| RF Электрические Спецификации | Минуты | Типичный | Макс | |
| В/О Пропускная способность (-3 dB) | / | 35 В ГГц | / | |
| Работающий Частота Диапазон | DC до 40 ГГц ((минимальный) | |||
| RF Vπ(@10 ГГц) | / | 7.0В | / | |
| RF Vπ(@30 ГГц) | / | 8.5В | 9.5В | |
| S11 ((DC) до 25 ГГц) | / | - 12 ДБ | - 10 ДБ | |
| S11(25 до 40 ГГц) | / | -8 ДБ | -6 ДБ | |
| RF Порт Ввод Сила | / | / | 24 dBm | |
| Низкая частота Модулятор Спецификации | Минуты | Типичный | Макс | |
| Работающий Частота Диапазон | DC до 1 МГц (типичный) | |||
| Vπ(@1 КГц) | / | 10 В | / | |
| Работающий Температура | 0°C | / | 70C | |
| Хранение Температура | -40 градусов. | / | 85C | |
| Механические Спецификации | ||||
| Кристалл Ориентация | Z-Cut | |||
| RF Коннектор | Женщина 1,85 мм ((V) | |||
| Волокна Тип | Ввод:PANDA Поляризация поддерживается Выход: SMF-28 однорежимный |
|||
| Волокна Коннекторы | 20,0 мм узкий ключ FC/PC | |||
| Волокна Свинцовый Длина | 1.5м ((тип.) | |||
| Волокна Куртка | 0900 мкм - свободная трубка | |||
| tSMF-28 является зарегистрированной торговой маркой Corning Incorporated. | ||||
Механические чертежи
