Высокоточная лазерная буровая машина для обработки сапфировых подшипников
Подробная информация о продукте:
| Место происхождения: | китайский |
| Фирменное наименование: | ZMSH |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Время доставки: | 6-8 месяцев |
| Условия оплаты: | T/T |
|
Подробная информация |
|||
| Повторяемость: | ≤ ± 2 мкм | Лазерная длина волны: | 1064 нм |
|---|---|---|---|
| Максимальный диаметр отверстия: | 5 мм | Минимальный диаметр отверстия: | 0.1 мм |
| Оптимизация сапфира: | Ультракороткий импульсный режим | Грубость поверхности: | Ra ≤ 0,8 мкм |
| Выделить: | Сапфировая лазерная буровая машина,Высокоточная лазерная буровая машина |
||
Характер продукции
Обзор продукции
Это оборудование специально разработано для обработки сверхжестких материалов в микроотводах, интегрируя высокоточные механические системы, интеллектуальное программное обеспечение управления и передовые лазерные технологии.Он преодолевает ограничения традиционных процессов в адаптивности материаловОборудование подходит для прецизионного бурения, резки и микрообработки высококачественных материалов, таких как алмаз, сапфир, керамика и аэрокосмические сплавы.Он помогает предприятиям достичь целей производства микронизовой диафрагмы, нет тепловых повреждений, и высокие урожаи.
Технические спецификации
|
Категория |
Спецификации |
| Механическая структура |
• Трехосный точный шаровой винт + линейные проводники • Повторяемость: ≤±2μm • Дальность движения: X/Y/Z: 50 мм × 50 мм × 50 мм |
| Лазерная система |
• Тип лазера: волоконный лазер (необязательно CO2/UV) • Максимальная мощность: 50 Вт (непрерывная/импульсная) • длина волны: 1064 нм (стандарт) |
| Программное обеспечение управления |
• двунаправленное программирование G-кода/CAD с автоматической оптимизацией пути • 3D-визуализация в режиме реального времени и отслеживание процессов |
| Окружающая среда/энергетика |
• Температура: 18°C - 28°C, влажность: 30°C - 60%; класс чистой комнаты ISO 5 (необязательно) • Мощность: трехфазный 220V±10%, ≥15A |
- Что?
- Что?
- Что?
Производительность обработки и обеспечение качества
Совместимость материалов - Что?
- - Что?Ультражесткие материалы: алмаз, кубический нитрид бора (CBN), карбид вольфрама
- - Что?Металлы с высоким способом плавления: рений, вольфрам, титановые сплавы
- - Что?Керамика/полупроводники: цирконий, карбид кремния, галлиевый арсенид
- - Что?Сапфир (основное преимущество): Поддерживает микробурение сапфировых (Al2O3) листов (0,1-5 мм толщины), преодолевая проблемы хрупкости при традиционной обработке.
- - Что?Общие металлы: нержавеющая сталь, углеродистая сталь, алюминиевые сплавы
- Что?Способность обрабатывать - Что?
- - Что?Диапазон отверстий: φ0,1 ∼5 мм (настраивается для небольших диаметров)
- Что?Глубина: 0,01 ≈ 10 мм (поддерживаются многослойные ступенчатые отверстия)
- Что?Конечный: 0° ≈ 30° регулируемый
- Что?Преимущества качества - Что?
- - Что?Геометрическая точность: допустимость диаметра отверстия ± 5%, погрешность конуса < 0,1°, цилиндричность > 99,9%
- - Что?Поверхностная отделка: Ra≤0,8μm (зеркальная отделка), без выпуклости или остатков плавления, критически важных для хрупких материалов, таких как сапфир.
- - Что?Стабильность: температурный дрейф <±1μm после 8 часов непрерывной работы; уровень отдачи >99,5% (испытано на типичных материалах).
- Что?Прорывные технологии - Что?
- - Что?Ультракороткий импульсный режим(необязательно): ширина импульса ≤10ps, зона, подверженная воздействию тепла <1μm, идеально подходит для сапфира и других теплочувствительных материалов.
- - Что?Динамическая регулировка параметров: автоматически оптимизирует частоту/мощность лазера на основе твердости материала, повышая эффективность бурения сапфира на 30%.
Типичные применения
Производство точных форм и подшипников - Что?
- - Что?Умирает бриллиантовый рисунок: Бурение отверстий <φ0,05 мм для увеличения срока службы инструмента на 30%.

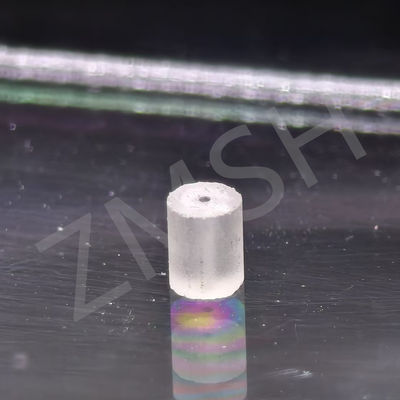

- - Что?Подшипники из сапфира:
• микромассивные бурения для подшипников с точностью вращения ± 1 мкм и повышенной износостойкостью.
• Стерильное микробурение для медицинских имплантационных подшипников, отвечающих стандартам биосовместимости.
- Что?Полупроводники и электроника - Что?
- - Что?Опаковка с чипами: BGA pad micro-via сверление с консистенцией диаметра ±2μm.
- - Что?Сенсорные зонды: Образование микроотводов в медицинских катетерах с поверхностной отделкой Ra≤0,1μm.
- Что?Новая энергетика и аэрокосмическая промышленность - Что?
- - Что?Сепараторы литий-ионных батарей: микропористые матрицы для увеличения плотности энергии.
- - Что?Листы из титанового сплава: проходка отверстий с охлаждением без стрессовых трещин, связанных с традиционными методами.

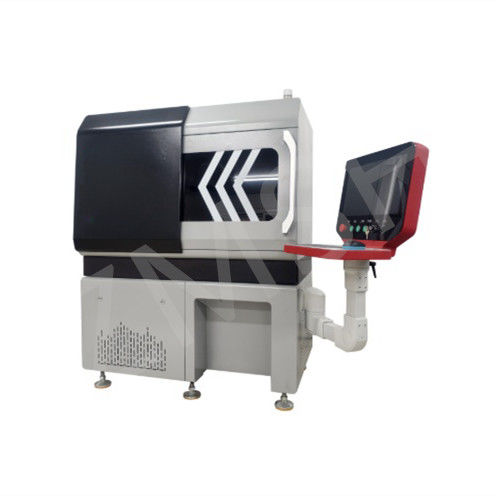

ZMSHВысокоточная лазерная буровая машина
Общие проблемы и решения
| Вопрос. | Решение |
| Никакого лазерного выхода при запуске |
1 Проверить стабильность питания; 2 Проверить циркуляцию охлаждающей жидкости; 3 Перезагрузить параметры системы. |
| Обрезка во время бурения сапфира |
1 Использование режима сверхкороткого импульса (требуется дополнительное обновление); 2 Регулировать скорость подачи на 0,1 ∼ 0,5 мм/с; 3 Использовать вакуумные зажимы. |
| Задержка программного обеспечения |
1 Обновление на новейшее программное обеспечение управления; 2 Мониторинг использования памяти компьютера; 3 Контактные инженеры для удаленной оптимизации. |
