Пико-точность лазерная буровая машина для обработки сапфировых подшипников

Обзор продукции

Оборудование сочетает в себе сверхбыструю пикосекундную лазерную технологию с интеллектуальными системами управления, предназначенными для высококачественной точной обработки материалов.

• Ультрабыстрая обработка на уровне пикосекунд: импульсный лазер длиной волны 1064 нм с энергетическими уровнями, регулируемыми от 0,1 мДж до 5 мДж (размер шага 0,1 мДж), обеспечивающий длительность импульса < 10^-12 секунд.Это сводит к минимуму тепловые повреждения (< 10 мкм зоны, подверженной воздействию тепла) и исключает микро-крекинг.
• Полноцифровое управление в замкнутом цикле: оснащен ПК промышленного класса и проприетарным программным обеспечением LaserMaster Pro, поддерживающим программирование G-кода, автоматическую конверсию CAD и оптимизацию пути в режиме реального времени.005 мм.
• - Что?4-осевая интеллектуальная система: оси XYZ с повторностью ± 0,002 мм и опциональным вращением оси C позволяют выполнять сложные многозадачные задания для неправильных рисунков отверстий.

Типичные применения:

• Полупроводниковая промышленность: бурение пластин, изготовление микроструктур
• Ультражесткие материалы: алмазные инструменты, микробурение оптических компонентов апфира
• Биомедицинская область: искусственные суставы, зубные имплантаты
• Новый энергетический сектор: обработка микропорных массивов литий-ионных батарей

- Что?

- Что?

Производительность обработки и обеспечение качества

- исключительные возможности обработки - Что?

• - Что?Микробурение: Минимальная диафрагма φ0,5μm, соотношение глубины к диаметру до 1:50 (без дробления в твердых материалах)
• - Что?Сложные структуры: поддерживает конические отверстия (0,1° ∼5° регулируемые), спиральные канавки и многоступенчатые отверстия в одном процессе
• - Что?Неразрушающая резка: Идеально подходит для тонких пленок (например, пленок ПИ, графен) с точностью до микрона

- Что?. Управление качеством от начала до конца - Что?

• - Что?Умная компенсация: Мониторинг колебаний мощности лазера и тепловых деформаций в реальном времени с регулировкой динамических параметров
• - Что?База данных процессов: предварительно созданные параметры для более чем 200 материалов (металлы, керамика, драгоценные камни, композиты)
• - Что?Инспекция на линии: Автоматическое создание карт распределения размеров отверстий и отчетов об анализе шероховатости поверхности (Ra ≤ 0,8μm)


Результаты испытаний на совместимость материалов - Что?

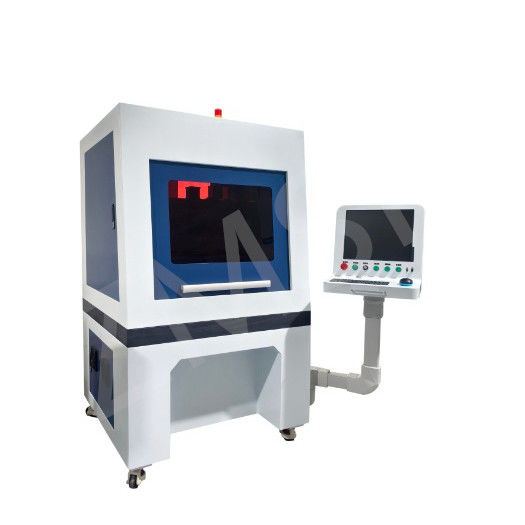

ZMSH Пико-прецизионная лазерная буровая машина

Эта лазерная буровая машина, с ее исключительной точностью и высокой эффективностью, широко используется для высокоточных потребностей обработки в различных отраслях промышленности.Его основное преимущество заключается в возможности бурения отверстий на микроном уровне и универсальных режимах обработки, что позволяет ему соответствовать строгим требованиям качества в нескольких секторах.

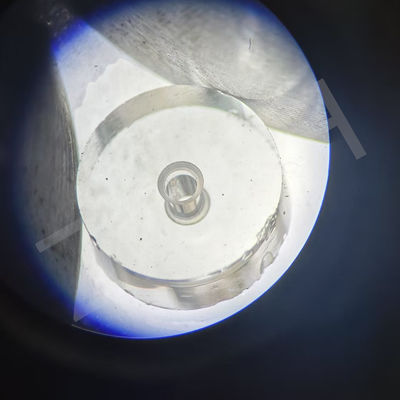

1. Способность бурения микро-долей



   Машина способна пробурить микро-отверстия размером до 0,005 мм, обеспечивая точное бурение даже в самых чувствительных областях материалов с практически отсутствием зоны, подверженной воздействию тепла.Даже при работе с более жесткими материалами, такими как поликристаллический алмаз., отверстия остаются гладкими без выпуклов или трещин, а соотношение глубины к диаметру может достигать 1:50, значительно повышая эффективность обработки и использование материалов.






2. Обработка сложных структур

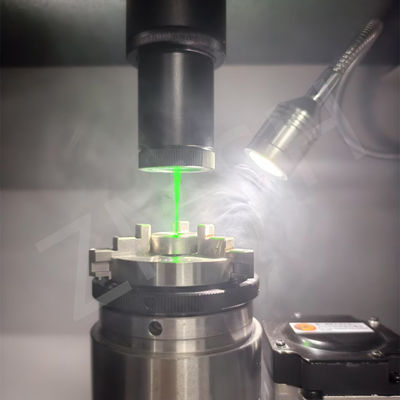

   Лазерная буровая машина поддерживает обработку сложных геометрий, таких как конические отверстия (регулируемые от 0,1° ≈ 5°), спиральные канавки и многоступенчатые отверстия в одной операции.Это уменьшает потребность в нескольких процессах, что позволяет сэкономить время и расходы.Трёхосная высокоточная рабочая столика и высокоточная система вращения воздуха обеспечивают точное расположение и стабильное управление во время обработки..







3. Неразрушающая резка
   Для сверхтонких материалов, таких как пленка ПИ и графен, машина обладает высокой точностью и неразрушающими способностями резки.Ультракороткая длительность импульса лазера минимизирует теплопроводность, предотвращая повреждение чувствительных материалов и обеспечивая целостность и гладкость поверхности материала.








4. Совместимость с различными материалами



   Машина совместима с различными материалами, включая металлы, керамику, драгоценные камни и композиты.Интеллектуальная система регулирования энергии машины автоматически регулирует мощность лазера в соответствии с свойствами материала.Кроме того, система мониторинга в режиме реального времени эффективно контролирует колебания мощности лазера и тепловые деформации.гарантирование стабильности и последовательности на протяжении всей обработки.

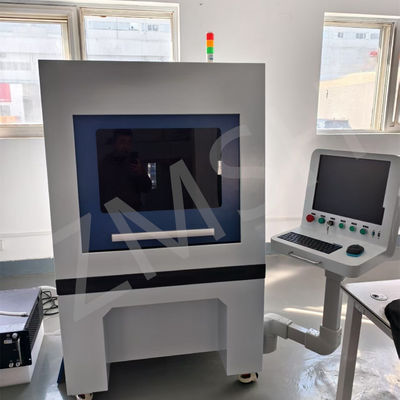

ZMSH Пико-прецизионная лазерная буровая машина

Часто задаваемые вопросы

Вопрос: Употребление оборудования занимает много времени?

Ответ: Предварительно установленные пакеты параметров позволяют проводить 30-минутную базовую функциональную проверку.

- Что?Вопрос: Как обрабатывать многоматериальную последовательную резку?

A: Поддерживает многослойные режимы обработки с автоматической сменой инструмента и переключением параметров между материалами, такими как нержавеющая сталь и керамика.
